Плата PEX-DA4 CR

6099288 ICP DAS 
480.42 USD
215 987.22 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

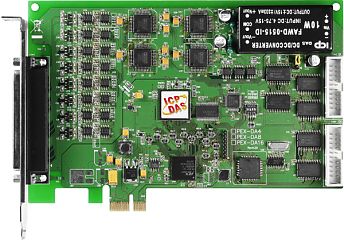

Плата PEX-DA4 CR

Плата PCI Express с 4 каналами AO, 16 DI, 16 DO

Плата PCI Express с 4 каналами AO, 16 DI, 16 DO
  • Диапазон выходных сигналов по току 0 ~ 20 мА 
  • Количество каналов дискретного ввода 16 
  • Количество каналов дискретного вывода 16 
  • Рабочая температура, °C 0 ~ +60 
  • Габаритные размеры, мм 172.6 x 116.4

Основные характеристики плат

  • Тип компьютерной шины

    PCI Express 

Аналоговый вывод

  • Диапазон выходных сигналов по току

    0 ~ 20 мА 
  • Точность ЦАП

    ±0.04% при 25°C, ±10 В 
  • Скорость изменения выходного сигнала

    0.71 В/мкс 

Дискретный ввод

  • Количество каналов дискретного ввода

    16 
  • Напряжение лог. 1

    2 В мин. 
  • Напряжение лог. 0

    0.8 В макс. 
  • Частота отклика

    200 кГц

Дискретный вывод

  • Количество каналов дискретного вывода

    16 
  • Напряжение лог. 0

    0.1 В макс. 
  • Напряжение лог. 1

    4.4 В мин. 
  • Нагрузочная способность выходов

    Sink: 6 мА при 0.33 В; Source: 6 мА при 4.77 В
  • Частота отклика

    200 кГц

Требования к электропитанию

  • Потребление тока

    350 мА при +12 В

Условия эксплуатации

  • Рабочая температура, °C

    0 ~ +60 
  • Температура хранения, °C

    -20 ~ +70 
  • Рабочая влажность, %

    5 ~ 85, без образования конденсата 

Размеры и вес

  • Габаритные размеры, мм

    172.6 x 116.4

Монтаж

  • Монтаж

    В компьютер 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 
    CA-4002 

Программное обеспечение

Комплект разработчика драйвера UniDAQ/SDK (англ.):  (26 Мб)

Скачать
  • Windows XP/2003/2008/7/8/10 (32/64 бита)

Классический драйвер для PIO-DA (англ.):  (5 Мб)

Скачать
  • Windows XP/2003/2008/7/8/10 (32 бита)

Набор программ для LabVIEW версии 5.1-8.2 (англ.):  (0,9 Мб)

Скачать
  • Windows 98/NT/2000/XP

Набор программ для LabVIEW версии 8.5 и более поздних (англ.):  (0,5 Мб)

Скачать
  • Windows XP/2003/2008/7/8/10 (32 бита)

Библиотека программ DOS  (0,1 Кб)

Скачать

Драйвер Linux для плат PIO/PISO (англ.):  (0,9 Мб)

Скачать
  • Linux Kernel 2.4.X/2.6.X-4.8.X

Документация

Datasheet (англ.):  (0,9 Мб)

Скачать

Руководство по быстрой установке (англ.):  (0,9 Мб)

Скачать

Руководство по аппаратной части (англ.):  (2 Мб)

Скачать

Руководство по программной части (англ.):  (0,3 Мб)

Скачать

Назначение контактов (англ.)  (0,3 Мб)

Скачать
