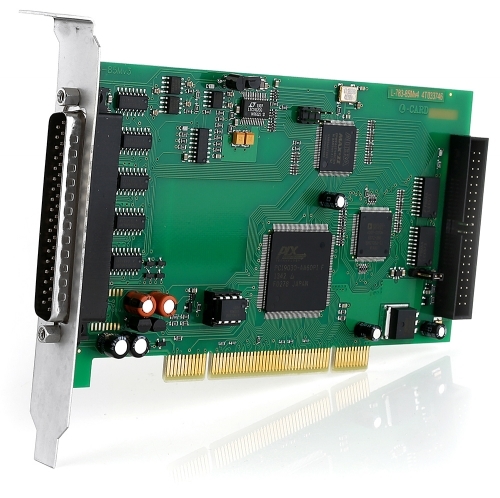

Плата L-783MD

Обмен данными по шине PCI

• Скорость при обращениях к регистрам платы через память ПК

  До 10 Мбайт/с 

• Скорость при обращениях к регистрам платы через порты ввода/вывода PC

  До 1,2 Мбайт/с 

Аналоговый ввод

• Количество каналов АЦП

  32 

• Разрешение АЦП, бит

  12 

• Диапазон входных сигналов по напряжению

  ±5 В, ±2,5 В, ±1,25 В, ±0,6 В 

• Входное сопротивление

  >1 МОм (при одноканальном вводе) 

• Защита входов

  ± 25 В (питание вкл.) 
  ± 10 В (питание выкл.) 

• Межканальное прохождение сигнала

  -62 дБ (входной сигнал – синус 100 кГц, выходное сопротивление источника сигнала 50 Ом) 

• Максимальная частота преобразования

  3 МГц 

• Синхронизация

  по уровню аналогового сигнала 
  от синхросигнала 
  от внешнего синхросигнала 

• Эффективная разрядность

  11,7 бит (10 кГц, диап. изм. 4,9 В) 

Размеры и вес

• Габаритные размеры, мм

  170 x 105
