Плата Servo-300

Снят с производства
1075401 ICP DAS 

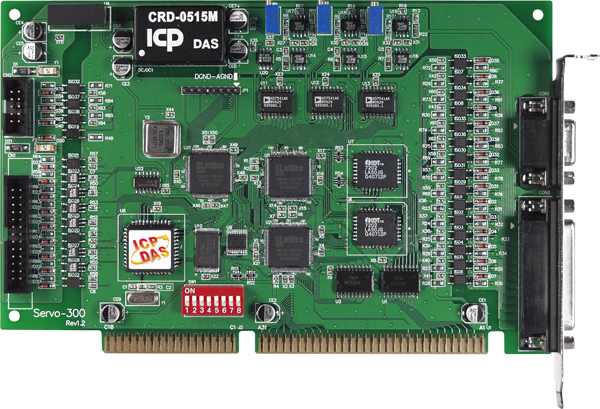

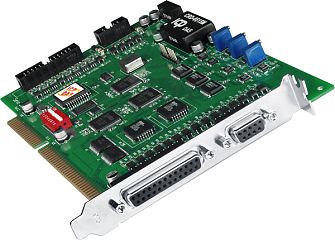

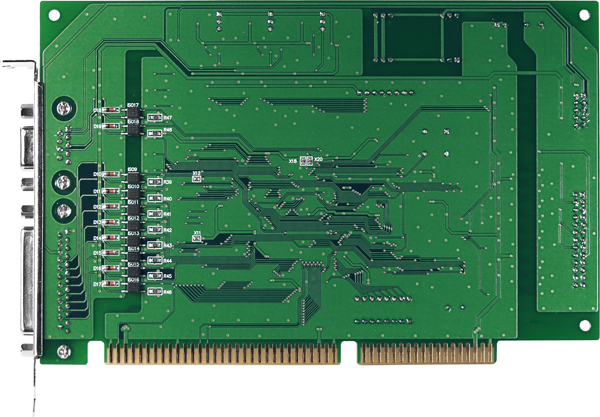

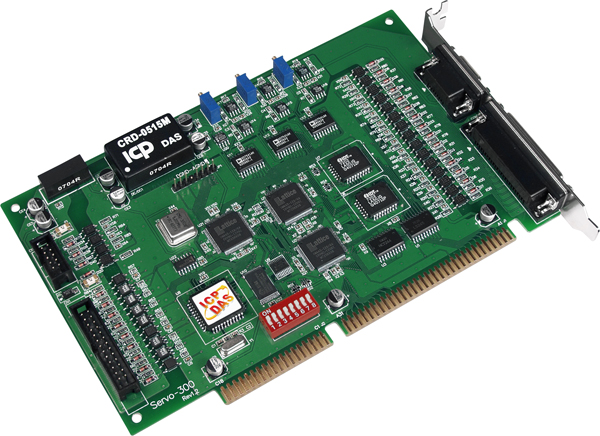

Плата Servo-300

3-х координатный высокоскоростной контроллер серво-двигателя

3-х координатный высокоскоростной контроллер серво-двигателя
  • Тип шины ISA 
  • Количество каналов дискретного ввода 8 
  • Количество каналов дискретного вывода 7 
  • Рабочая температура, °C 0 ~ +60 
  • Габаритные размеры, мм 120.4 x 90.8

Шина

  • Тип шины

    ISA 

Управление движением

  • Число осей

    3 
  • Тип команды

    Напряжение 
  • Разрешение

    12 бит ±10 В 
  • Время обновления

    3 мс/3 оси 
  • Режим

    Симуляция, закрытая петля, открытая петля 
  • Линейная интерполяция

    Любые 2/3 оси 
  • Круговая интерполяция

    Любые 2 оси 
  • Кривая скорости

    Т-образная 
  • Вводы механических переключателей

    Home, forward, backward limit, EMG 
  • Интерфейс I/O серво-двигателя

    Output: SVON 

Энкодер/Частотомер/Счетчик

  • Режим энкодера

    CW/CCW 
    Pulse/Direction 
  • Разрешение счетчика/энкодера, бит

    32 
  • Максимальная частота счета

    1 МГц 
  • Изоляция каналов внутренней логики

    2500 Vrms 

Требования к электропитанию

  • Потребление тока

    +5 В @ 500 мА

Условия эксплуатации

  • Рабочая температура, °C

    0 ~ +60 
  • Температура хранения, °C

    -20 ~ +80 
  • Рабочая влажность, %

    0 ~ 90, без образования конденсата 

Операционная система

  • Драйверы для ОС

    DOS 
    Windows 95/98/ME/NT4.0 

Конструктивные свойства

  • Разъем

    DB9 "мама", DB25 "мама"

Размеры и вес

  • Габаритные размеры, мм

    120.4 x 90.8

Монтаж

  • Монтаж

    В компьютер 

Комплект поставки

  • Комплект поставки

    Устройство 

Документация

Datasheet (англ.):  (0.1 Мб)

Скачать

Руководство пользователя (англ.):  (0.4 Мб)

Скачать
