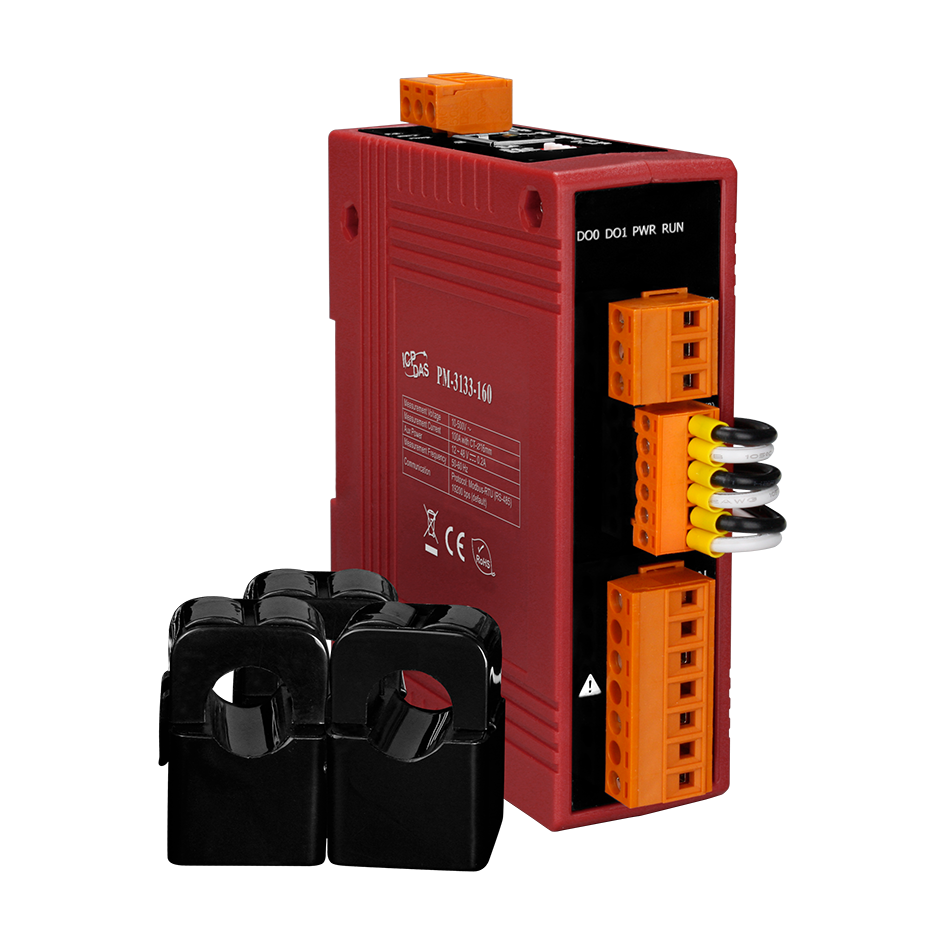

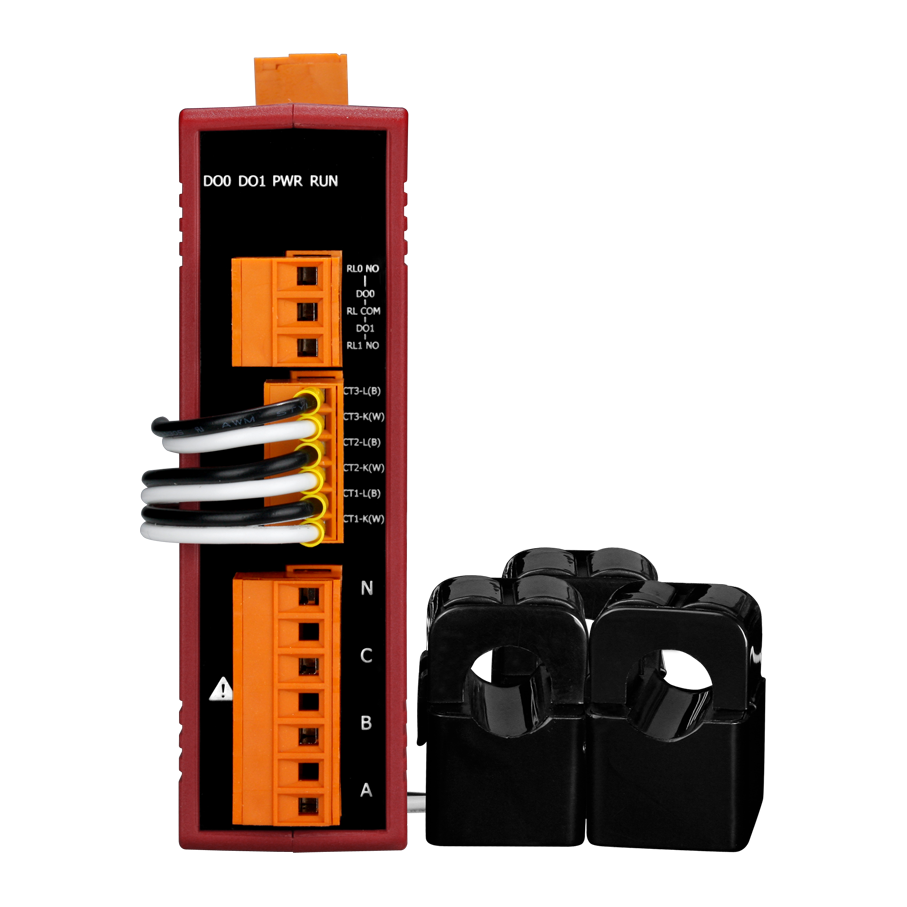

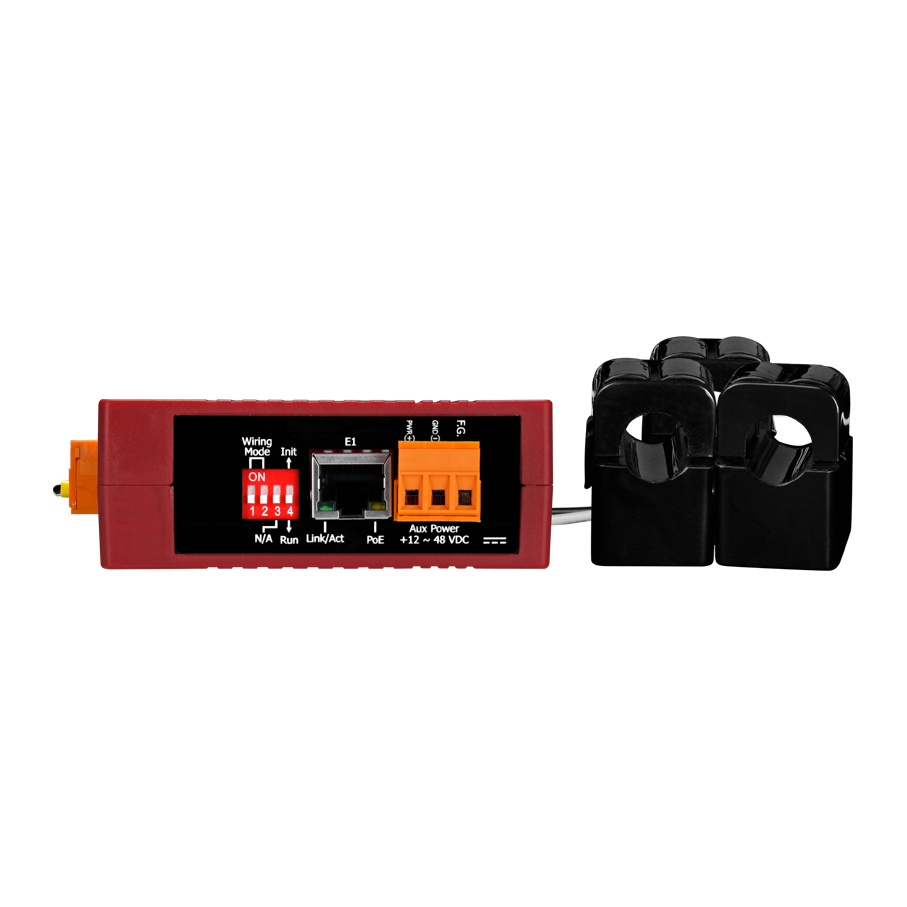

Интеллектуальный измеритель параметров трехфазной сети PM-3133-160

Измеряемые параметры сети

• Тип подключения

  3P4W-3CT 
  3P3W-2CT 
  3P3W-3CT 
  1P2W-1CT 
  1P3W-2CT 

• Диапазон измерения напряжения

  10~500 В 

• Диапазон измерения тока

  0~100 А 

• Измеряемая частота

  50/60 Гц 

• Класс точности

  0,5 

• Измеряемые параметры

  Частота 
  Истинное среднеквадратическое значение напряжения (Uскз) 
  Истинное среднеквадратическое значение тока (Iскз) 
  Активная мощность (кВт) 
  Активная энергия (кВт·ч) 
  Полная мощность (кВ·А) 
  Полная энергия (кВ·А·ч) 
  Реактивная мощность (кВ·А·R) 
  Реактивная энергия (кВ·А·R·ч) 
  Коэффициент мощности 

• Частота обновления данных

  1 с 

• Параметры трансформатора тока

  100 А; внутренний диаметр 16 мм

Интерфейс Modbus

• Протокол

  Modbus RTU 

• Защита от импульсных помех, кВ

  3

Параметры последовательной связи

• Скорость передачи данных, бит/с

  115200 макс. 

• Формат данных

  (N, 8, 1), (N, 8, 2), (E, 8, 1), (E, 8, 2), (O, 8, 1), (O, 8, 2) 

• Изоляция последовательной линии

  3 кВ 

Релейный вывод

• Количество каналов релейного вывода

  2

• Тип каналов релейного вывода

  Form A (N.O.) 

• Нагрузочная способность реле

  5 А при 250 В перем., 5 А при 30 В пост. 

Требования к электропитанию

• Рабочее напряжение

  +12 ~ +48 В 

• Потребление тока

  2 Вт

Условия эксплуатации

• Рабочая температура, °C

  -20 ~ +70 

• Температура хранения, °C

  -25 ~ +80 

• Рабочая влажность, %

  10 ~ 90, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  127х105х33

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  Трансформатор тока
