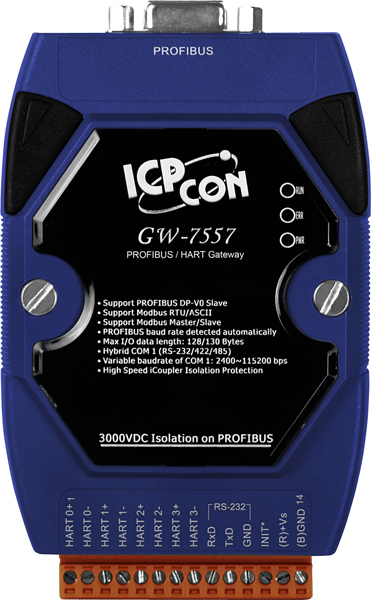

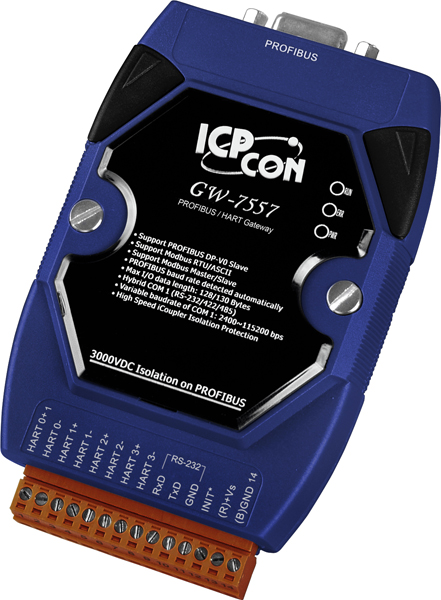

Преобразователь GW-7557-B CR

Основные характеристики контроллеров

• Flash-память

  512 Кб 

• Память EEPROM

  16 Кб 

• SRAM

  512 Kб 

Интерфейс HART

• Количество каналов

  4

• Разъем

  Клемма 

Интерфейс PROFIBUS

• Контроллер

  Profichip VPC3+C 

• Трансивер

  ADI ADM2486 

• Протокол

  PROFIBUS DP-V0 

• Скорость передачи данных

  9.6 k, 19.2 k, 45.45 k, 93.75 k, 187.5 k, 500 k, 1.5 M, 3 M, 6 M, 12 M

• Разъемы

  DB9 'мама' 

• Изоляция

  3 кВ для DC-DC, 2.5 кВ шина-логика 

Параметры последовательной связи

• Количество портов RS-232

  1

• Разъем последовательного порта

  Клемма 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет 

• Стоповые биты

  1, 2 

• Скорость передачи данных, бит/с

  115200 макс. 

Требования к электропитанию

• Рабочее напряжение

  10 ~ 30 В пост.тока 

• Потребление тока

  2.0 Вт

• Защита от неверной полярности

  Есть 

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +75 

• Температура хранения, °C

  -30 ~ +85 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Защита

• Защита ESD (IEC 61000-4-2)

  4 кВ 

• Защита от перенапряжения

  Есть 

Системные характеристики

• Процессор

  80186 

• Сторожевой таймер

  Есть 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  72 x 33 x 119

Монтаж

• Монтаж

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  документация и ПО на CD 
  Устройство 
  краткое руководство пользователя
