Преобразователь MGate MB3170

В наличии
  • Санкт-Петербург 10+
  • Москва 10+
  • Товары в пути 10+
Обновлено сегодня в 06:00 по МСК
1189222 MOXA 
471.90 USD
212 156.80 тенге
В корзину
Поле не должно быть пустым или иметь значение "0"
Поле не должно быть пустым или иметь значение "0"
В наличии
  • Санкт-Петербург 10+
  • Москва 10+
  • Товары в пути 10+
Обновлено сегодня в 06:00 по МСК
Цена
  • Вид цены Розница
Курс валюты обновлен сегодня в 00:00 по МСК

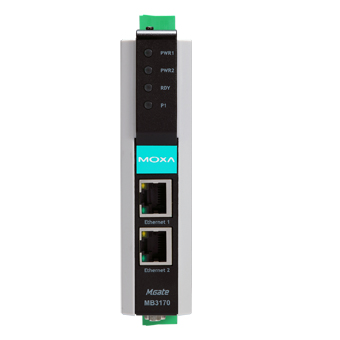

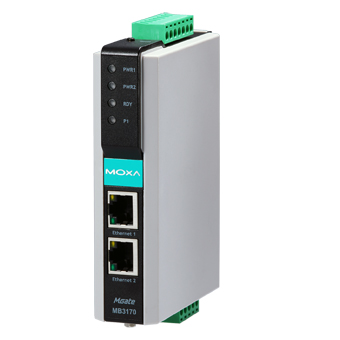

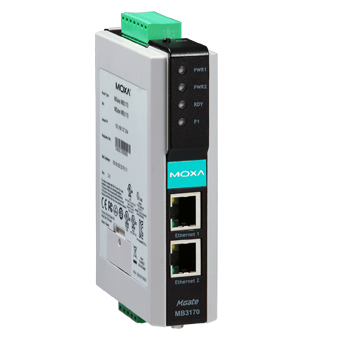

Преобразователь MGate MB3170

1-портовый преобразователь Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP в промышленном исполнении

1-портовый преобразователь Modbus RTU/ASCII (RS-232/422/485) в Modbus TCP в промышленном исполнении
  • Количество последовательных портов 1 
  • Порты Ethernet 2 
  • Интерфейс управления Telnet-консоль 
    Web-интерфейс 
    Утилита Device Search Utility (DSU) 
    Утилита MGate Manager 
  • Рабочая температура, °C 0 ~ +60 
  • Материал корпуса Пластик 
  • Габаритные размеры, мм 29 x 89.2 x 118.5

Параметры связи

  • Порты Ethernet

    2 
  • Тип разъема

    RJ45 (8 конт.) 
  • Сетевые протоколы

    Modbus TCP
  • Магнитная изоляция Ethernet-портов

    1,5 кВ 

Интерфейс Modbus

  • Протокол

    Modbus RTU/ASCII Master/Slave 
  • Количество портов Modbus

    1
  • Передаваемые сигналы

    RS-232: Tx, Rx, RTS, CTS, DTR, DSR, DCD, GND 
    RS-422: Tx+, Tx-, Rx+, Rx-, GND 
    RS-485 (2-проводный): Data+, Data-, GND 
    RS-485 (4-проводный): Tx +, Tx-, Rx +, Rx-, GND 
  • Разъемы

    DB9 'папа' (RS-232) + клеммы (RS-422/485) 
  • Управление направлением передачи данных по RS-485

    ADDC® (автоматическое) 
  • Защита от импульсных помех, кВ

    15

Параметры последовательной связи

  • Бит данных

    7, 8 
  • Четность

    нет, чет, нечет, 0, 1 
  • Стоповые биты

    1, 2 
  • Управление потоками данных

    RTS/CTS, DTR/DSR (только для RS-232) 
  • Скорость передачи данных, бит/с

    50 ~ 921600 
  • Резистор Pull High/Low для RS-485

    1 кОм, 150 кОм

Релейный вывод

  • Количество каналов релейного вывода

    1
  • Нагрузочная способность реле

    1 А при 30 В пост. 

Управление устройством

  • Интерфейс управления

    Утилита Device Search Utility (DSU) 
    Telnet-консоль 
    Web-интерфейс 
    Утилита MGate Manager 
  • Кнопка Reset

    Есть 

Требования к электропитанию

  • Рабочее напряжение

    12 ~ 48 В пост. 
  • Потребление тока

    435 мА при 12 В
  • Разъем электропитания

    Клемма 

Условия эксплуатации

  • Рабочая температура, °C

    0 ~ +60 
  • Температура хранения, °C

    -40 ~ +85 
  • Рабочая влажность, %

    5 ~ 95 

Конструктивные свойства

  • Материал корпуса

    Пластик 

Размеры и вес

  • Габаритные размеры, мм

    29 x 89.2 x 118.5
  • Вес нетто, кг

    0.36

Монтаж

  • Монтаж

    На DIN-рейку 

Наличие международных сертификатов

  • Безопасность

    EN 60950-1 
    UL508 
  • Взрывобезопасность

    Class 1 Division 2 
    ATEX 
  • Электромагнитная совместимость (EMI)

    CISPR 32 
    FCC Part 15 Subpart B Class A 
  • Электромагнитная совместимость (EMS)

    IEC 61000-4-3 RS 
    IEC 61000-4-5 Surge 
    IEC 61000-4-6 CS 
    IEC 61000-4-8 
    IEC 61000-4-11 
    IEC 61000-4-2 (ESD) 
    IEC 61000-4-4 (EFT) 
  • Электромагнитная совместимость (EMC)

    EN 55032/24 
  • Применение в морских системах

    DNV 
  • Удары

    IEC 60068-2-27 
  • Свободное падение

    IEC 60068-2-32 
  • Вибрации

    IEC 60068-2-6 
    IEC 60068-2-64 
  • Среднее время наработки на отказ (MTBF), часов

    346790

Гарантийный срок

  • Гарантийный срок

    5 лет 

Комплект поставки

  • Комплект поставки

    Устройство 
    краткое руководство пользователя 

Страница товара на англоязычном сайте

Программное обеспечение

Firmware BETA для серии MGate MB3170 (версия 4.2.9 от 02.03.2022):  (0,9 Мб)

Скачать


Firmware для серии MGate MB3170 (версия 4.5 от 30.11.2023):  (0,9 Мб)

Скачать


MGate Manager для серии MGate (версия 1.19 от 12.12.2023):  (5 Мб)

Скачать

Список изменений: (0,1 Мб)

Скачать
  • Windows 10
  • Windows 11
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022


MXview plugin (версия 1.4 от 30.06.2023): (32 Мб)

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019


MXconfig plugin (версия 1.4 от 30.06.2023): (2 Мб)

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Windows 10
  • Windows 7
  • Windows Server 2012


Утилита для поиска устройств (DSU) (версия 2.7 от 28.06.2023):  (2 Мб)

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows 95
  • Windows 98
  • Windows 98 SE
  • Windows ME
  • Windows NT
  • Windows Server 2003
  • Windows Server 2008
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022
  • Windows Vista
  • Windows XP


Утилита Moxa CLI Configuration Tool для Windows (версия 1.3 от 29.06.2023):  (2 Мб):

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Windows 10
  • Windows 11
  • Windows 2000
  • Windows 7
  • Windows 8
  • Windows 8.1
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019
  • Windows Server 2022


Утилита Moxa CLI Configuration Tool для Linux  (версия 1.3 от 29.06.2023):  (11 Мб):

Скачать
  • Список изменений: скачать (0,1 Мб)
  • Linux Kernel 2.6.x
  • Linux Kernel 3.x
  • Linux Kernel 4.x
  • Linux Kernel 5.x


MXstudio (версия 3.2.4 от 30.07.2021):  (653 Мб)

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Windows 10
  • Windows 7
  • Windows Server 2012 R2
  • Windows Server 2016
  • Windows Server 2019


MXview (версия 3.2.8 от 31.10.2022):  (417 Мб)

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Windows 7 Service Pack 1 (64-bit)
  • Windows 10 (64-bit)
  • Windows Server 2012 R2 (64-bit)
  • Windows Server 2016 (64-bit)
  • Windows Server 2019 (64-bit)


MXconfig (Java) (версия 2.8 от 30.07.2021):  (119 Мб)

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Windows 10
  • Windows 7
  • Windows Server 2008 R2
  • Windows Server 2012
  • Windows Server 2012 R2


MXconfig (non-Java) (версия 3.1.2 от 30.06.2021):  (102 Мб)

Скачать

Список изменений:  (0,1 Мб)

Скачать
  • Windows 10
  • Windows 7
  • Windows Server 2016
  • Windows Server 2019

Документация

Datasheet (англ.):  (1 Мб)

Скачать

Руководство по аппаратной части для MGate MB3170/3270 (англ.):  (0,7 Мб)

Скачать

Руководство пользователя (англ.):  (15 Мб)

Скачать

Руководство пользователя утилиты Moxa CLI Configuration Tool (англ.):  (0,4 Мб)

Скачать

Инструкция по тестированию MGate MB3170/3270 (рус.):  (0,6 Мб)

Скачать

Использование MGate MB3000 для преобразования Modbus-RTU в Modbus-TCP при работе с Siemens WinCC (рус.):  (3 Мб)

Скачать

Руководство по безопасности (англ.):  (1 Мб)

Скачать

Чертеж для AutoCAD 2D (dwg): (0,4 Мб) 3D-модель (stp): скачать (0,6 Мб)

Скачать
