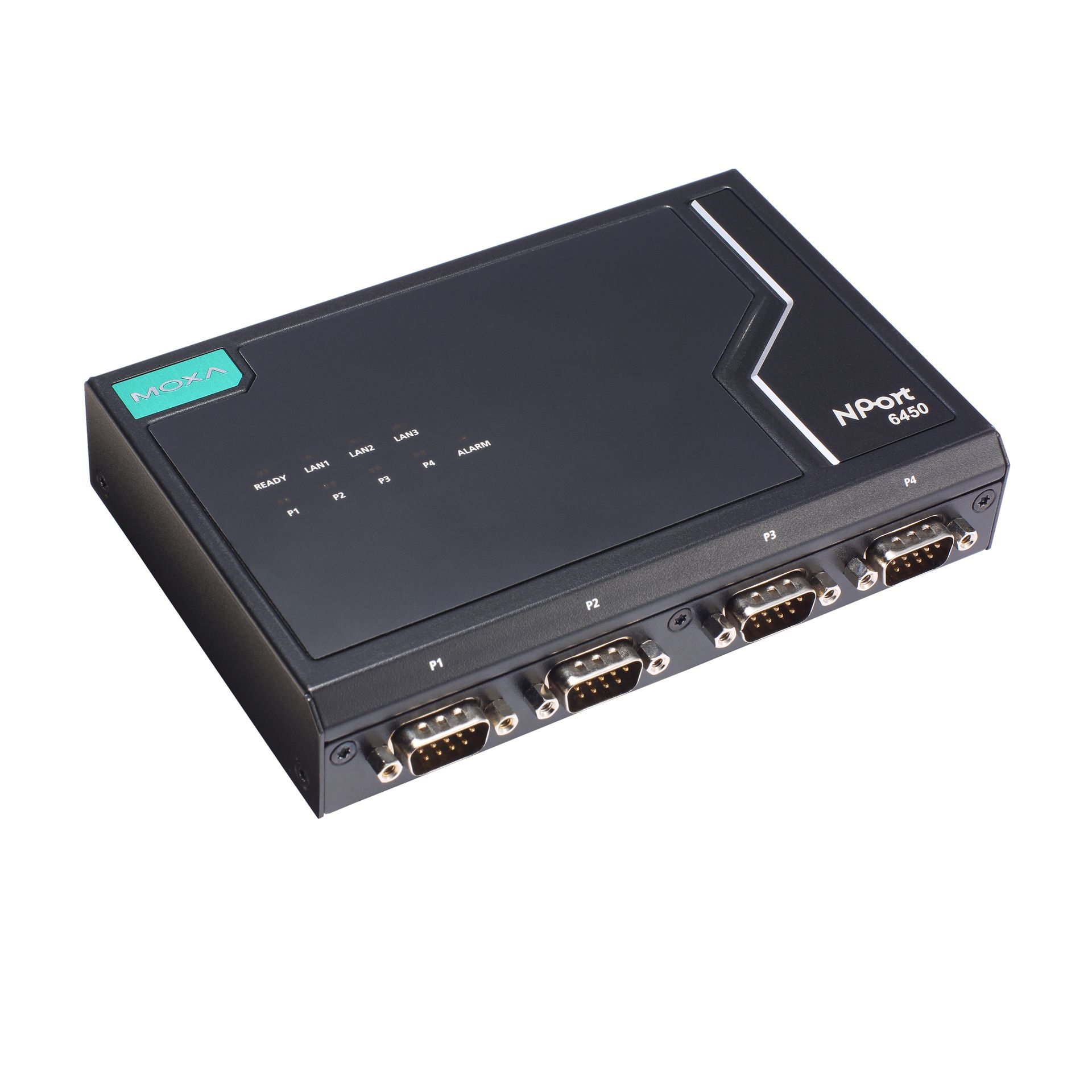

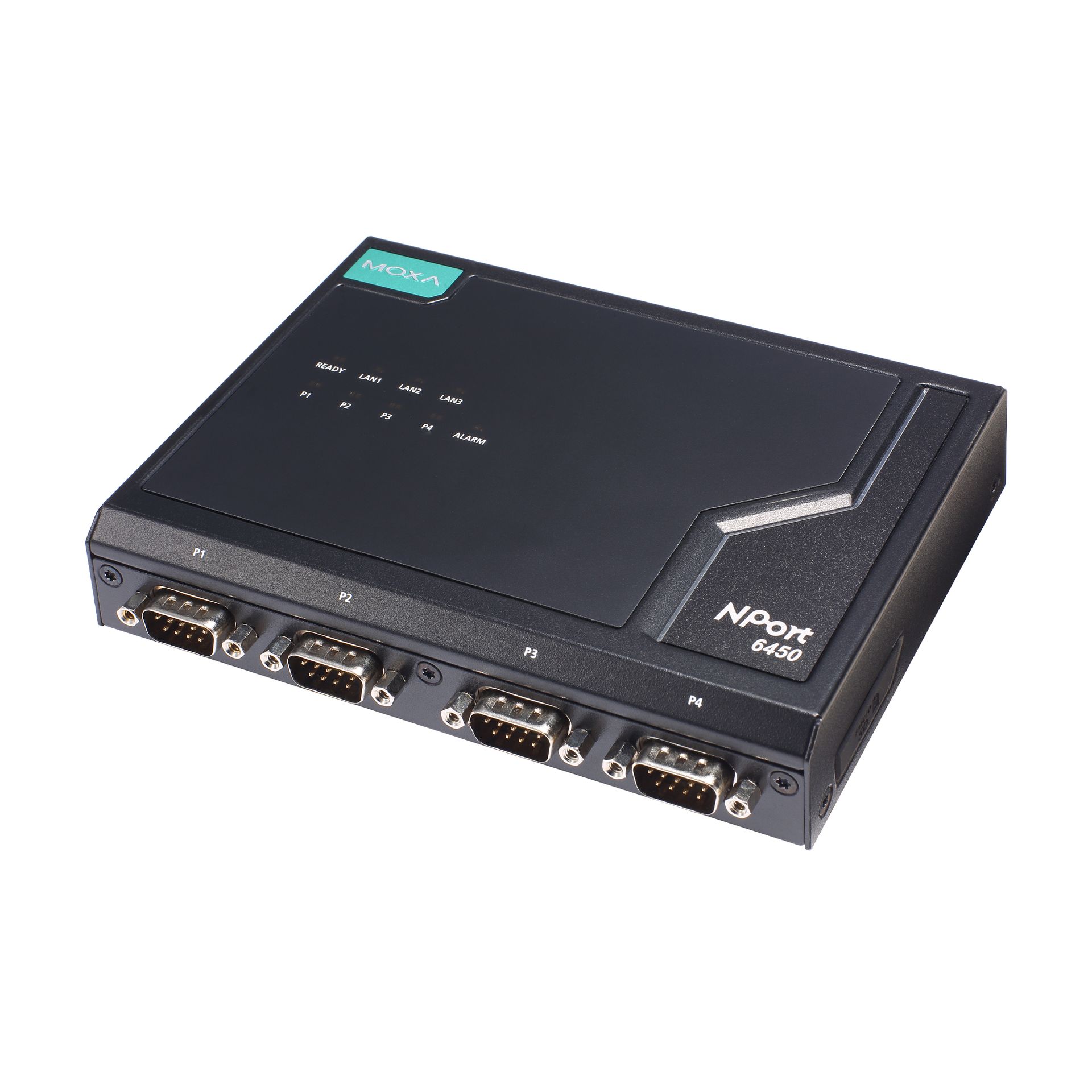

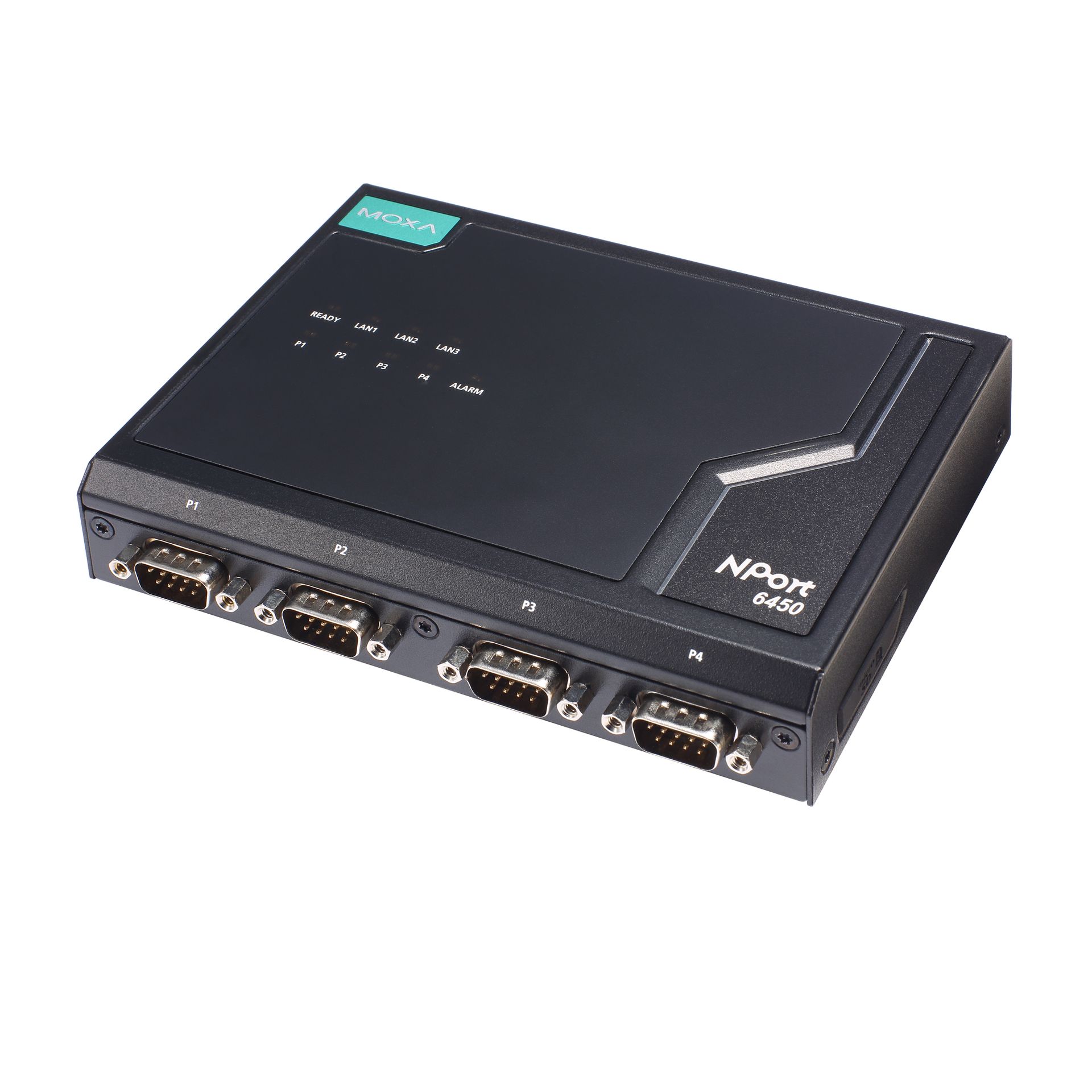

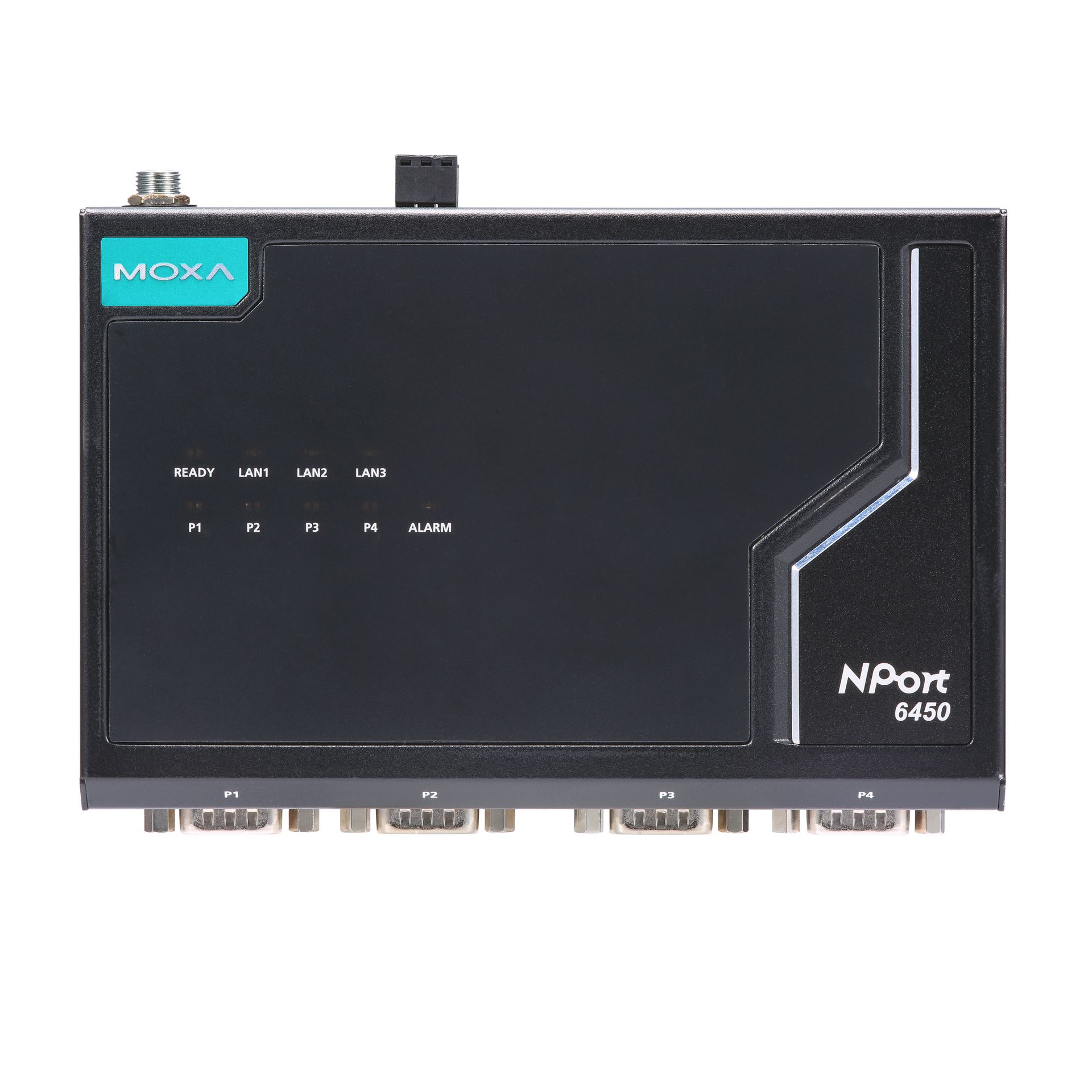

Преобразователь NPort 6450-2M-SC-G2-T

Параметры последовательной связи

• Количество последовательных портов

  4

• Тип последовательных портов

  RS-232/422/485 

• Разъем последовательного порта

  DB9 'папа' 

• Передаваемые сигналы

  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, DTR/DSR, RTS Toggle, XON/XOFF 

• Режимы работы

  RCF2217 
  Reverse Terminal 
  SLIP 
  SSH 
  Pair Connection 
  TCP сервер 
  Real COM 
  Redundant COM, Reverse Real COM 
  Secure Pair Connection 
  TCP клиент 
  UDP сервер/клиент 
  Terminal 
  Secure TCP Server 
  Secure TCP Client 
  Reverse SSH 
  PPP 
  Secure Real COM 
  Secure Redundant COM, Secure Reverse Real COM 
  Disabled 

• Скорость передачи данных, бит/с

  50 ~ 921600 

• Резистор Pull High/Low для RS-485

  1 кОм, 150 кОм (программно настраиваемый)

• Управление направлением передачи данных по RS-485

  ADDC® (автоматическое) 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

• Источник времени

  Внутренний источник точного времени (RTC) 

Интерфейс

• Общее количество портов

  7

Технологии

• Протоколы управления

  ARP, DHCP Client, DNS, HTTPS, ICMP, IPv4/IPv6, SMTP, SMTPS, SNMPv1/v2c/v3, SNTP, TCP/IP, UDP, WINS

• Протоколы безопасности

  HTTPS (TLS 1.2/1.3), SNMPv3, SSHv2

• Протоколы синхронизации времени

  SNTP Client

• Протокол маршрутизации

  RIPV1/V2, Static Route

Функции безопасности

• Аутентификация

  Local database, RADIUS, TACACS+

• Шифрование

  HTTPS: ECC-256, ECC-384, ECC-521, RSA-1024, RSA-2048, RSA-3072, RSA-4096, AES-128, AES-256, CHACHA20, SHA-256, SHA-384, HMAC; SSH: ECC-256, ECC-384, ECC-521, RSA-2048, AES-128, AES-256, SHA-256, SHA-384, HMAC; SNMPv3: AES-128, SHA-256, SHA-384; Secure OP

Параметры связи

• Порты Ethernet

  3 

• Тип разъема

  RJ45 (8 конт.) 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Порты Fast Ethernet 10/100 Мбит/с

• Витая пара (разъем RJ45)

  1

Порты Fast Ethernet 100 Мбит/с

• Многомодовое оптоволокно (разъем SC)

  2

Память

• Тип слота для установки карты памяти

  microSD (до 2 Тб) 

Управление устройством

• Интерфейс управления

  Утилита Device Search Utility (DSU) 
  HTTP 
  Windows-утилита 
  Последовательная консоль 
  MCC Tool 
  HTTPS 
  Web-интерфейс 

• MIB-базы

  MIB-II, RFC1213, RFC1317, Private MIB

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  373 мА (макс.)

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +75 

• Рабочая влажность, %

  5 ~ 95, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  Металл 

Размеры и вес

• Габаритные размеры, мм

  158 х 114,4 х 30

• Вес нетто, кг

  0.54

Монтаж

• Монтаж

  на DIN-рейку (опционально) 
  Настольный/настенный 

Наличие международных сертификатов

• Безопасность

  UL 62368-1 
  EN 62368-1 
  IEC 62368-1 

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-8 PFMF 
  IEC 61000-4-11 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-6 CS 
  IEC 61000-4-4 (EFT) 
  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 

• Электромагнитная совместимость (EMC)

  EN 55032/35 

• Применение на транспорте

  NEMA TS2 

• Свободное падение

  ISTA 1A 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  2664201

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  монтажный комплект 
