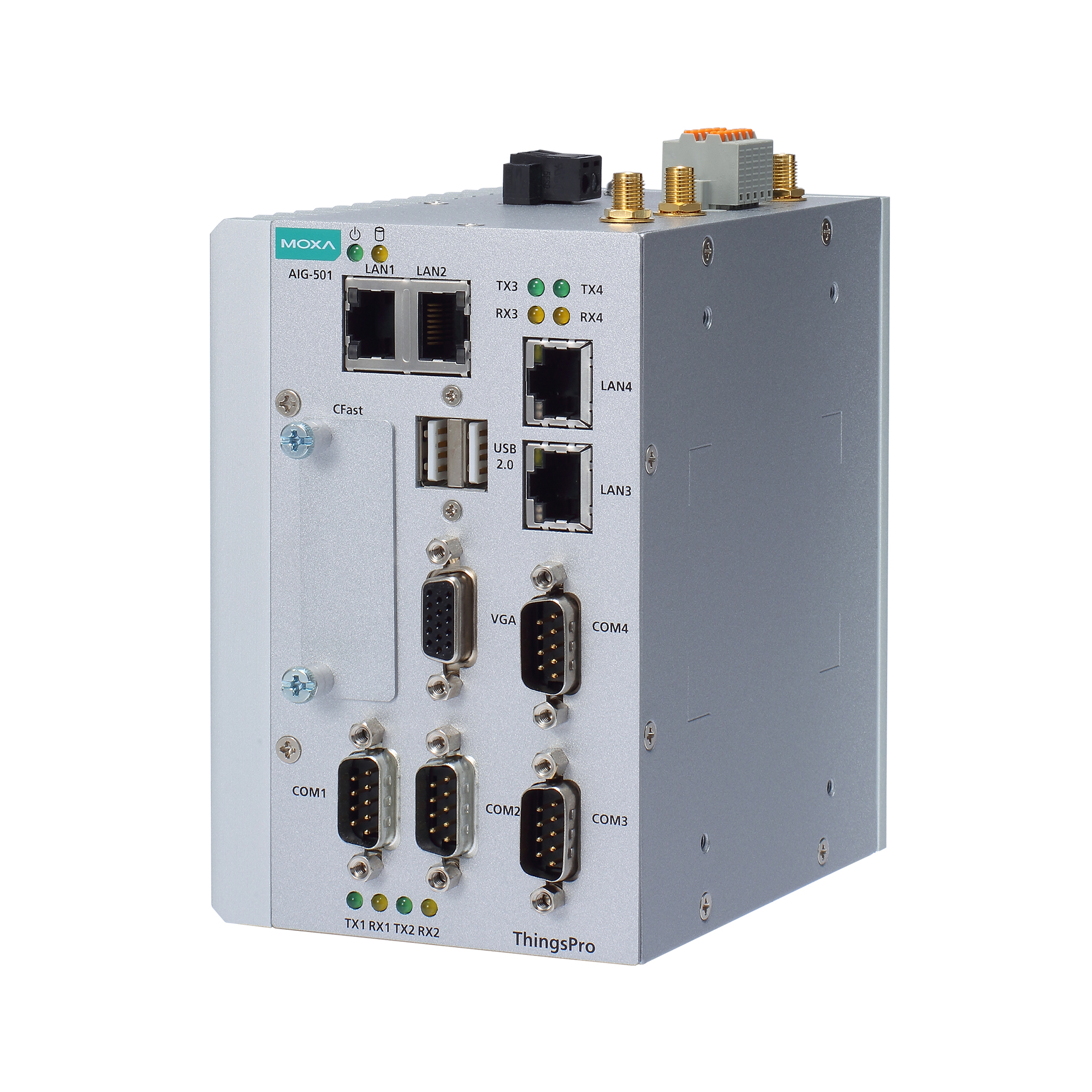

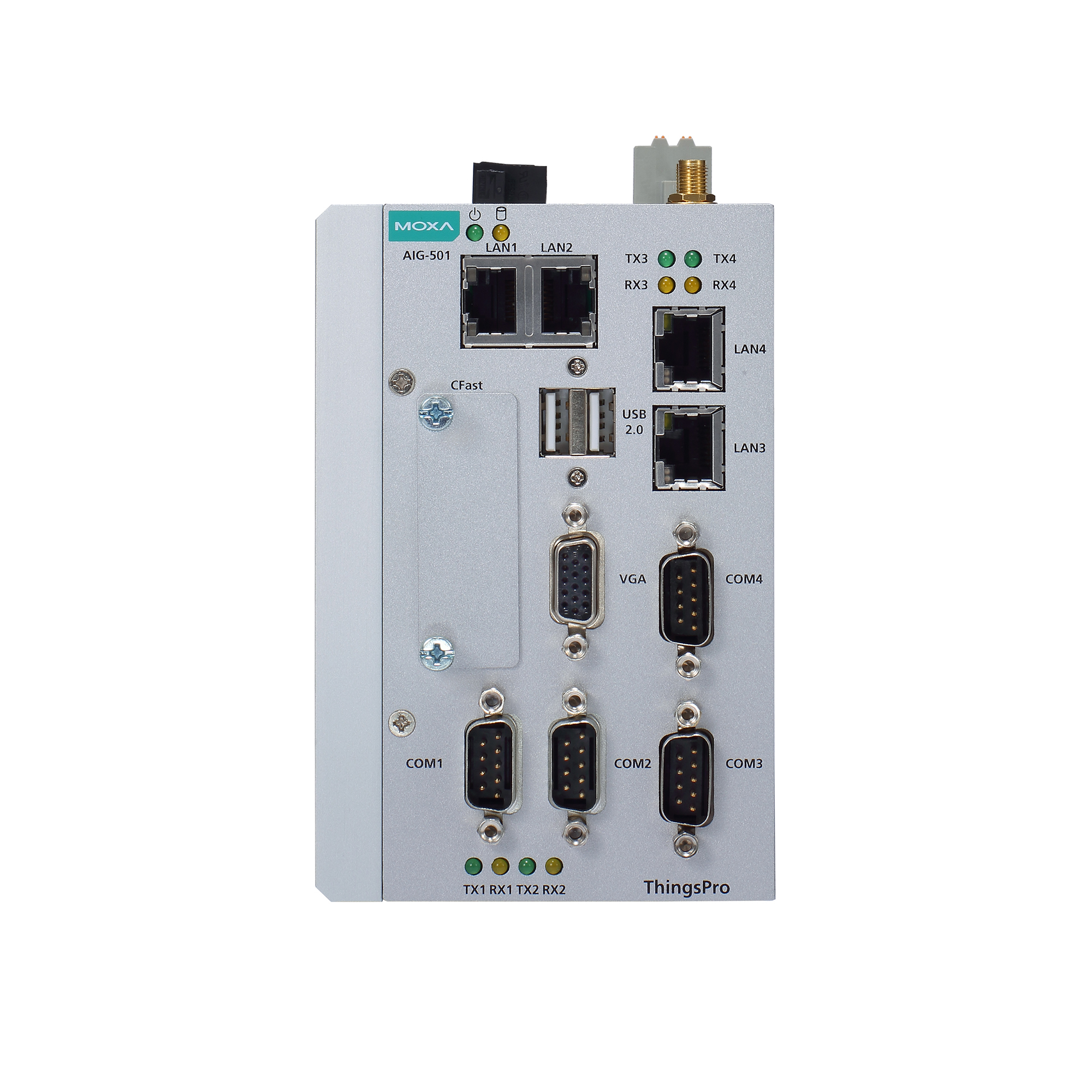

Встраиваемый компьютер на DIN-рейку AIG-501-T-AZU-LX

Конструктивное исполнение

• Система охлаждения

  Пассивная (безвентиляторная) 

• Класс защиты

  IP20 

Процессор

• Установленный процессор

  Intel Atom E3845 

• Частота процессора

  1.91 ГГц 

Оперативная память

• Тип памяти

  DDR3L 

• Объём установленной памяти

  4 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel HD Graphics 

• Интерфейсы

  VGA 

Сетевые интерфейсы

• Количество и тип портов

  4 x 10/100/1000 (RJ-45) 

Беспроводные интерфейсы

• WiFi

  RP-SMA x 2 

Интерфейсы ввода / вывода

• RS-232/422/485

  4 

• USB 2.0

  2 

• Цифровые (GPIO)

  4 входа / 4 выхода 

Интерфейсы накопителей информации

• CFast

  1 

Накопители информации

• Тип накопителя

  CFast 

• Форм-фактор

  eMMC 

• Объём накопителя

  32 Гб 

• Модель установленного накопителя

  32 Гб CFast с ОС Linux Debian 9 и ПО ThingsPro EDGE

Слоты и модули расширения

• Mini PCI-e

  1 

• SIM-карт

  1 (mini) 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Да 

Питание устройства

• Количество и тип разъёмов входного питания

  Клемный блок 

• Диапазон входного напряжения питания

  12 ~ 36 В, DC 

• Потребляемая мощность, не более Вт

  30

• Потребление 12 В

  2.5 A

Физические параметры

• Габаритные размеры, мм

  132 x 122 x 87

• Вес нетто, кг

  1.34

• Вес брутто, кг

  1.34

• Материал корпуса

  Металл 

Тип монтажа

• Крепление на DIN рейку

  Опция 

• Настенное

  Опция 

Условия эксплуатации

• Температура эксплуатации, °C

  -40 ~ +70 

• Температура хранения, °C

  -40 ~ +75 

• Влажность

  5 ~ 95 % ( без конденсата ) 

• Допустимые вибрации

  Соответствует IEC 60068-2-64 

• Допустимые удары

  Соответствует IEC-60068-2-27 

Программное обеспечение

• Предустановленная операционная система

  Linux Debian 9, Kernel 4.9 

Сертификаты

• RoHS

  Да 

• Взрывозащиты

  ATEX 
  UL Class 1 Division 2 

• Безопасности и электромагнитной совместимости

  EN 61000-6-4 
  EN 61000-6-2 
  CISPR 32 
  EN 55032/35 
  UL 60950-1 
  EN 62368-1 
  FCC Class A Part 15B 
  IEC 61000-4-2 
  IEC 61000-4-3 
  IEC 61000-4-4 
  IEC 61000-4-5 
  IEC 61000-4-6 
  IEC 61000-4-8 

Параметры сотовой связи

• Количество слотов для SIM-карт

  1

Модуль сотовой связи

• Скорости передачи данных (HSPA)

  LTE Band 1 (2100 MHz) / LTE Band 3 (1800 MHz) / LTE Band 7 (2600 MHz) / LTE Band 8 (900 MHz) / LTE Band 20 (800 MHz) / LTE Band 28A (700 MHz), UMTS/HSPA Band 1 (2100 MHz) / Band 3 (1900 MHz) / Band 8 (900 MHz)

Параметры последовательной связи

• Разъем последовательного порта

  DB9 

• Передаваемые сигналы

  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: TxD, RxD, DTR, DSR, RTS, CTS, DCD, GND 
  RS-422: Tx+, Tx-, Rx+, Rx-, GND 
  RS-485 (4-проводный): Tx+, Tx-, Rx+, Rx-, GND 

• Бит данных

  5, 6, 7, 8 

• Четность

  нет, чет, нечет, 0, 1 

• Стоповые биты

  1, 1.5, 2 

• Управление потоками данных

  RTS/CTS, XON/XOFF, ADDC® для RS-485 

• Скорость передачи данных, бит/с

  300 ~ 921600 

• Изоляция последовательной линии

  1.5 кВ 

Дискретный ввод

• Количество каналов дискретного ввода

  4 

• Тип каналов дискретного ввода

  Сухой контакт 

• Напряжение лог. 0 (сухой контакт)

  Открытый 

• Напряжение лог. 1 (сухой контакт)

  Замкнут на GND 

• Разъем

  Евро-разъем закручивающегося типа 

Дискретный вывод

• Количество каналов дискретного вывода

  4 

• Тип каналов дискретного вывода

  Sink 

• Максимальная нагрузка на канал

  10 мА 

• Разъем

  Евро-разъем закручивающегося типа 

Наличие международных сертификатов

• Радио

  EN 301 489-1/17/19/52 
  EN 300 328 
  EN 301 511 
  EN 301 893 
  EN 301 908 
  EN 303 413 
  EN 62311 

• Среднее время наработки на отказ (MTBF), часов

  453637

Гарантийный срок

• Гарантийный срок

  3 года 

Комплект поставки

• Комплект поставки

  Устройство 
  краткое руководство пользователя 
  разъем питания 
