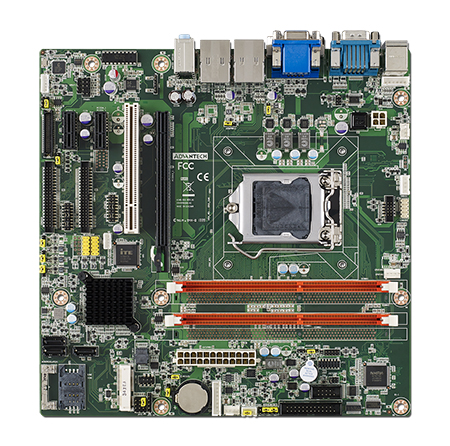

Промышленная плата AIMB-503G2-00A1E

Промышленная процессорная плата AIMB-503G2-00A1E, форм-фактор mATX, процессор Intel Core i3/i5/i7 (сокет LGA 1150), до 16Гб DDR3 DIMM, VGA/DVI, 2x GbE, 6x SATA, 10x COM, 9x USB, 1x PCIe x16, 2x PCIe x1, 1x PCI

Промышленная процессорная плата AIMB-503G2-00A1E, форм-фактор mATX, процессор Intel Core i3/i5/i7 (сокет LGA 1150), до 16Гб DDR3 DIMM, VGA/DVI, 2x GbE, 6x SATA, 10x COM, 9x USB, 1x PCIe x16, 2x PCIe x1, 1x PCI
  • Тип Материнская плата 
  • Форм-фактор процессорной платы MicroATX 
  • Разъем процессора LGA 1150 
  • Температура эксплуатации, °C -20 ~ +60 

Конструктивное исполнение

  • Тип

    Материнская плата 
  • Форм-фактор процессорной платы

    MicroATX 

Процессор

  • Разъем процессора

    LGA 1150 
  • Тип поддерживаемых процессоров

    Intel Celeron 
    Intel Core i7 
    Intel Core i5 
    Intel Core i3 
    Intel Pentium 

Набор микросхем (Chipset)

  • Южный мост (Southbridge)

    Intel H81 
  • BIOS

    AMI EFI 64 Mbit SPI 

Оперативная память

  • Количество и тип разъемов памяти

    2 x DIMM 
  • Тип памяти

    DDR3 / DDR3L 
  • Частота памяти

    1333 МГц 
    1600 МГц 
  • Максимальный объем памяти

    до 16 Гб 

Видеоинтерфейсы

  • Видеоконтроллер

    Intel HD Graphics 
  • Интерфейсы

    DVI 
    DisplayPort 
    VGA 
    LVDS (опция) 
  • Дополнительные возможности

    Поддержка двух мониторов 

Сетевые интерфейсы

  • Контроллер Ethernet

    2 x Realtek RTL8111E 
  • Количество и тип портов

    2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

  • RS-232

    8 
  • RS-232/422/485

    2 
  • USB 2.0

    7 
  • USB 3.x

    2 
  • LPT

    1 
  • Цифровые (GPIO)

    8 бит 
  • Клавиатура / Мышь (PS/2)

    2 х PS2 KB/MS 

Интерфейсы накопителей информации

  • SATA

    1 x SATA II (3 Гб/с) 
    2 х SATA III (6 Гб/с) 

Аудиоинтерфейс

  • Контроллер

    Realtek ALC892 
  • Разъёмы

    Line Out (Phone Jack 3.5 мм) 
    Mic In (Phone Jack 3.5 мм) 

Слоты и модули расширения

  • PCIe x16

    1 
  • PCIe x1

    2 
  • PCI

    1 
  • Mini PCI-e

    1 (Full-Size с поддержкой SIM карты) 

Дополнительные функции

  • Сторожевой таймер ( WDT )

    Программируемый от 1 до 255 сек. 

Питание устройства

  • Количество и тип разъёмов входного питания

    ATX 
  • Потребление 5 В

    1.41 А
  • Потребление 12 В

    4.8 А
  • Потребление 3.3 В

    1.14 А
  • Потребление -12 B

    0.13 А
  • Потребление 5 В SB

    0.42 А

Физические параметры

  • Габаритные размеры, мм

    244 x 244
  • Вес нетто, кг

    1.2

Условия эксплуатации

  • Температура эксплуатации, °C

    -20 ~ +60 
  • Температура хранения, °C

    -40 ~ +85 

Совместимость с операционными системами

  • Microsoft Windows

    Да 
  • Linux

    Да 

Гарантийные условия

  • Гарантийный срок

    2 года 

Программное обеспечение

Драйвер для AIMB-503

Скачать

Документация

Datasheet (англ.):

Скачать

Manual (англ.):

Скачать
