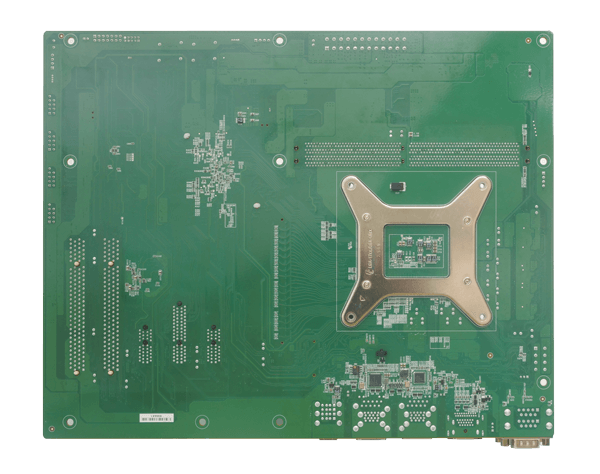

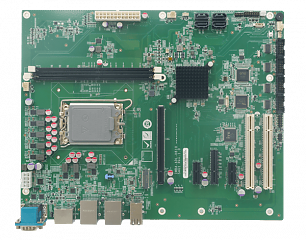

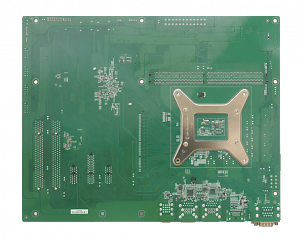

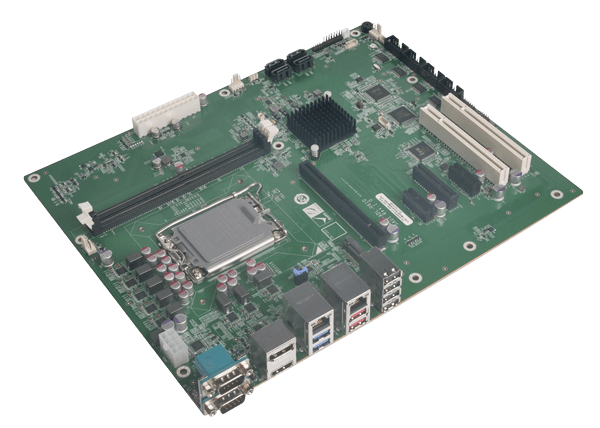

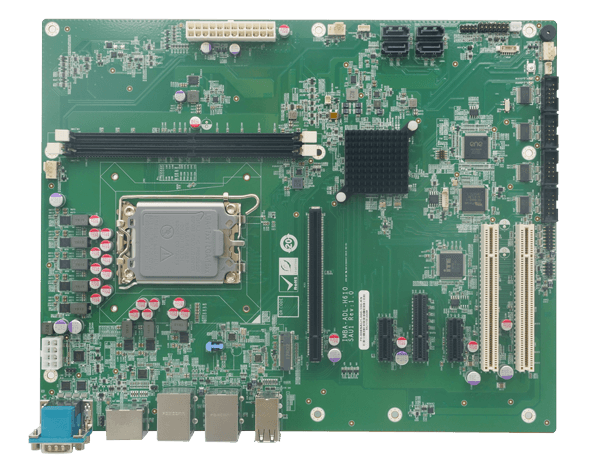

Промышленная плата IMBA-ADL-H610

Конструктивное исполнение

• Тип

  Промышленная плата 

• Форм-фактор процессорной платы

  ATX 

Процессор

• Разъем процессора

  LGA 1700 

• Установленный процессор

  Не установлен 

• Тип поддерживаемых процессоров

  Intel Celeron 
  Intel Core i7 
  Intel Core i5 
  Intel Core i3 
  Intel Pentium 
  Intel Core i9 

Набор микросхем (Chipset)

• Южный мост (Southbridge)

  Intel H610 

• BIOS

  AMI UEFI 

Оперативная память

• Количество и тип разъемов памяти

  2 x DIMM 

• Тип памяти

  DDR4 

• Частота памяти

  3200 МГц 

• Объём установленной памяти

  Не установлена 

• Максимальный объем памяти

  до 64 Гб 

Видеоинтерфейсы

• Видеоконтроллер

  Intel UHD Graphics 

• Интерфейсы

  HDMI 
  DisplayPort 

• Максимальное разрешение

  4096 x 2304 

• Дополнительные возможности

  Поддержка трех мониторов 

Сетевые интерфейсы

• Контроллер Ethernet

  Intel I219LM 
  Intel i225V 

• Количество и тип портов

  1 х 10/100/1000 (RJ-45) 
  1 x 2,5 Gbe (RJ-45) 

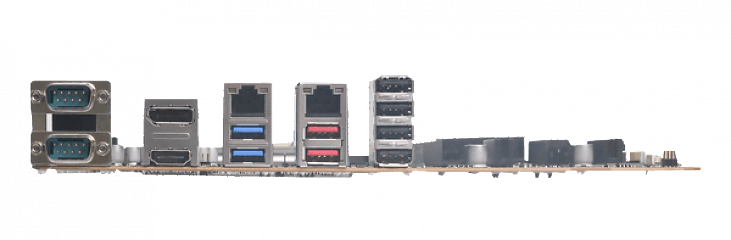

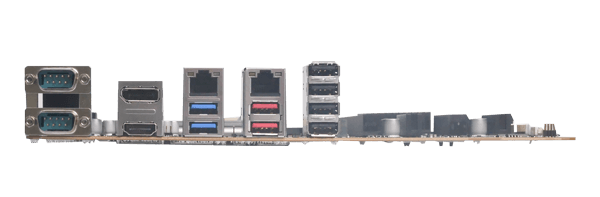

Интерфейсы ввода / вывода

• RS-232

  4 

• RS-232/422/485

  2 

• USB 2.0

  6 

• USB 3.x

  4 

• Цифровые (GPIO)

  12 бит 

Интерфейсы накопителей информации

• SATA

  4 x SATA 

Аудиоинтерфейс

• Контроллер

  HD Audio 

Слоты и модули расширения

• PCIe x16

  1 

• PCIe x4

  1 

• PCIe x1

  2 

• PCI

  2 

Дополнительные функции

• Сторожевой таймер ( WDT )

  Программируемый от 1 до 255 сек. 

Питание устройства

• Потребление 5 В

  7,04 A

• Потребление 12 В

  5<62 A

• Потребление 3.3 В

  0,36 A

• Потребление 5 В SB

  0,7 A

• Тестовая конфигурация

  Intel® Core™ i7-12700E CPU with two 32 GB 2933 MHz DDR4 memory, EuP mode enabled

Физические параметры

• Габаритные размеры, мм

  244 x 305

• Вес нетто, кг

  0.4

• Вес брутто, кг

  0.9

Условия эксплуатации

• Температура эксплуатации, °C

  0 ~ +60 

• Температура хранения, °C

  -30 ~ +70 

• Влажность

  5 ~ 95 % ( без конденсата ) 

Сертификаты

• RoHS

  Да
