Промышленная плата PCIE-H810

Процессорная плата PCIE-H810, Full-size PICMG 1.3, LGA 1150, поддержка процессоров Intel® Core™ i7/i5/i3, Pentium® и Celeron®, чипсет Intel® H81, DDR3 1600/1333 МГц, до 16 Гб, 2 x SATA 3Гб/с, 2 x SATA 6Гб/с, 1 х VGA, 1 х iDP, 2 х PCIe GbE, , 2 x USB 2.0 (внутренний), 9 x USB 2.0, 2 x USB 3.2, 2 х RS-232, 1 x RS-422/485, 1 x LPT, 1 x SMBus, 1 x I²C, GPIO. HD Audio,1 x Full/Half-size PCIe Mini ( mSATA), 1 х PCIe x16, 4 х PCIe x1, -20....+60°C

Процессорная плата PCIE-H810, Full-size PICMG 1.3, LGA 1150, поддержка процессоров Intel® Core™ i7/i5/i3, Pentium® и Celeron®, чипсет Intel® H81, DDR3 1600/1333 МГц, до 16 Гб, 2 x SATA 3Гб/с, 2 x SATA 6Гб/с, 1 х VGA, 1 х iDP, 2 х PCIe GbE, , 2 x USB 2.0 (внутренний), 9 x USB 2.0, 2 x USB 3.2, 2 х RS-232, 1 x RS-422/485, 1 x LPT, 1 x SMBus, 1 x I²C, GPIO. HD Audio,1 x Full/Half-size PCIe Mini ( mSATA), 1 х PCIe x16, 4 х PCIe x1, -20....+60°C
  • Тип Процессорная плата 
  • Форм-фактор процессорной платы PICMG 1.3 (Full-Size) 
  • Разъем процессора LGA 1150 
  • Температура эксплуатации, °C -20 ~ +60 

Конструктивное исполнение

  • Тип

    Процессорная плата 

  • Форм-фактор процессорной платы

    PICMG 1.3 (Full-Size) 

Процессор

  • Разъем процессора

    LGA 1150 

  • Установленный процессор

    Не установлен 

  • Тип поддерживаемых процессоров

    Intel Celeron 
    Intel Core i7 
    Intel Core i5 
    Intel Core i3 
    Intel Pentium 

Набор микросхем (Chipset)

  • Южный мост (Southbridge)

    Intel H81 

  • BIOS

    AMI 

Оперативная память

  • Тип памяти

    DDR3 / DDR3L 

  • Частота памяти

    1333 МГц 
    1600 МГц 

  • Объём установленной памяти

    Не установлена 

  • Максимальный объем памяти

    до 16 Гб 

Видеоинтерфейсы

  • Видеоконтроллер

    Встроен в чипсет 

  • Интерфейсы

    iDP (для модулей HDMI, LVDS,VGA, DVI, DP) 
    VGA 

  • Максимальное разрешение

    3840 x 2160 

  • Дополнительные возможности

    Поддержка DX11.1, OpenCL 1.2, OpenGL 3.2 
    Поддержка двух мониторов 

Сетевые интерфейсы

  • Контроллер Ethernet

    2 x Realtek RTL8111E 

  • Количество и тип портов

    2 х 10/100/1000 (RJ-45) 

Интерфейсы ввода / вывода

  • RS-232

    2 

  • USB 2.0

    9 

  • USB 3.x

    2 

  • LPT

    1 

  • I2C

    1 

  • SMBus

    1 

  • Цифровые (GPIO)

    8 бит DIO, 4 входа / 4 выхода 

  • Клавиатура / Мышь (PS/2)

    1 x KB/MS 

Интерфейсы накопителей информации

  • SATA

    2 x SATA II (3 Гб/с) 
    2 х SATA III (6 Гб/с) 

Аудиоинтерфейс

  • Контроллер

    Поддерживается установка IEI AC-KIT-892HD 

Слоты и модули расширения

  • PCIe x16

    1 

  • PCIe x1

    4 

  • Mini PCI-e

    1 (c поддержкой mSATA) 

Дополнительные функции

  • Сторожевой таймер ( WDT )

    Программируемый от 1 до 255 сек. 

Питание устройства

  • Количество и тип разъёмов входного питания

    4 конт., шаг 4,2 мм, тип MF4 

  • Поддерживаемые блоки питания

    AT / ATX, 5 / 12 V 

  • Потребление 5 В

    3,41 А

  • Потребление 12 В

    0,35 А

  • Потребление 12 В Vcore

    7,52 А

  • Потребление 3.3 В

    1,41 А

  • Потребление 5 В SB

    0,12 А

  • Тестовая конфигурация

    Intel® Core™ i7-4770K 3.90 ГГц c 8Гб (2х4Гб) 1333МГц DDR3

Физические параметры

  • Габаритные размеры, мм

    338 x 126

  • Вес нетто, кг

    0.42

  • Вес брутто, кг

    1

Условия эксплуатации

  • Температура эксплуатации, °C

    -20 ~ +60 

  • Температура хранения, °C

    -30 ~ +70 

  • Влажность

    5 ~ 95 % ( без конденсата ) 

Сертификаты

  • ТР EAЭC

    Да 

  • RoHS

    Да 

Комплект поставки

  • Кабели

    SATA - 2 шт. 

Гарантийные условия

  • Гарантийный срок

    2 года 

Программное обеспечение

Драйверы

Скачать

Документация

Datasheet (англ.):

Скачать

Manual (англ.):

Скачать

Запросить документацию и ПО

Рекомендуемые аксессуары

19800-020100-100-RS
6016382 IEI 
Кабель 19800-020100-100-RS B001;CABLE MODULE;D-SUB 9P MALE*2,L=230MM,BRACKET;Standard;001;;IDC 2*5P P=2.54,REVERSE,IDIOT-PROOF*2;ONE PCS PKG W/ LABEL,HOOD TYPE;RoHS ( 19800-000051-RS )
В наличии
В наличии
  • Санкт-Петербург 2
  • Товары в пути 10+
Обновлено сегодня в 06:00 по МСК
6.24 USD 2 766.50 тенге
32205-003800-300-RS
6077135 IEI 
Кабель 32205-003800-100-RS RS-422/485 Cable ( 32200-074800-RS, 32205-003800-100-RS,32205-003800-300-RS )
Доступно к заказу
13.02 USD 5 772.42 тенге
CB-USB02-RS
6062397 IEI 
Кабель CB-USB02-RS Dual Port USB Cable, 30cm ( 19800-003100-300-RS 19800-003100-100-RS 19800-003100-200-RS )
В пути
В пути
  • Товары в пути 3
Обновлено сегодня в 06:00 по МСК
13.02 USD 5 772.42 тенге
19800-010500-200-RS
6097630 IEI 
Кабель 19800-010500-200-RS Dual USB 3.0 type A ports cable,with bracket ( old Model: 19800-010500-100-RS )
В наличии
В наличии
  • Санкт-Петербург 2
Обновлено сегодня в 06:00 по МСК
16.98 USD 7 528.08 тенге
19800-025700-100-RS
6012576 IEI 
Кабель 19800-025700-100-RS KB/MS Y-cable with Bracket( 19800-000075-RS )
В пути
В пути
  • Товары в пути 10+
Обновлено сегодня в 06:00 по МСК
8.76 USD 3 883.75 тенге
32223-000700-100-RS
1174033 IEI 
Кабель 32223-000700-100-RS LPT cable for WAFER/JUKI/NOVA series ( 32200-015100-RS )
Доступно к заказу
10.74 USD 4 761.58 тенге
CF-1150SE
6098071 IEI 
Вентилятор CF-1150SE IEI customized cooler for LGA1150 Intel CPU,107*61*60,95W,CCL
В пути
В пути
  • Товары в пути 10+
Обновлено сегодня в 06:00 по МСК
85.68 USD 37 986.23 тенге
CF-1150SC
6095060 IEI 
Вентилятор CF-1150SC IEI customized cooler for LGA1150 Intel CPU,105*80.4*28.5,1U Chassis compatible,65W,CCL
Доступно к заказу
67.08 USD 29 739.92 тенге
CF-1150SB
6099570 IEI 
Вентилятор CF-1150SB IEI customized cooler for LGA1150 Intel CPU,96*82*60,65W,CCL,RoHS
В наличии
В наличии
  • Санкт-Петербург 1
Обновлено сегодня в 06:00 по МСК
40.44 USD 17 929.07 тенге
DP-DVI
6086893 IEI 
Модуль DP-DVI DisplayPort to DVI-D converter board (For iEi IDP connector)
Доступно к заказу
DP-HDMI
6100325 IEI 
Модуль DP-HDMI DisplayPort to HDMI converter board (For iEi IDP connector)
В наличии
В наличии
  • Санкт-Петербург 3
Обновлено сегодня в 06:00 по МСК
65.04 USD 28 835.48 тенге
DP-LVDS
6086891 IEI 
Модуль DP-LVDS DisplayPort to 24 bit dual channel LVDS converter board (For iEi IDP connector)
В наличии
В наличии
  • Санкт-Петербург 3
Обновлено сегодня в 06:00 по МСК
65.04 USD 28 835.48 тенге
Показать еще 7

Процессорная плата PCIE-H810

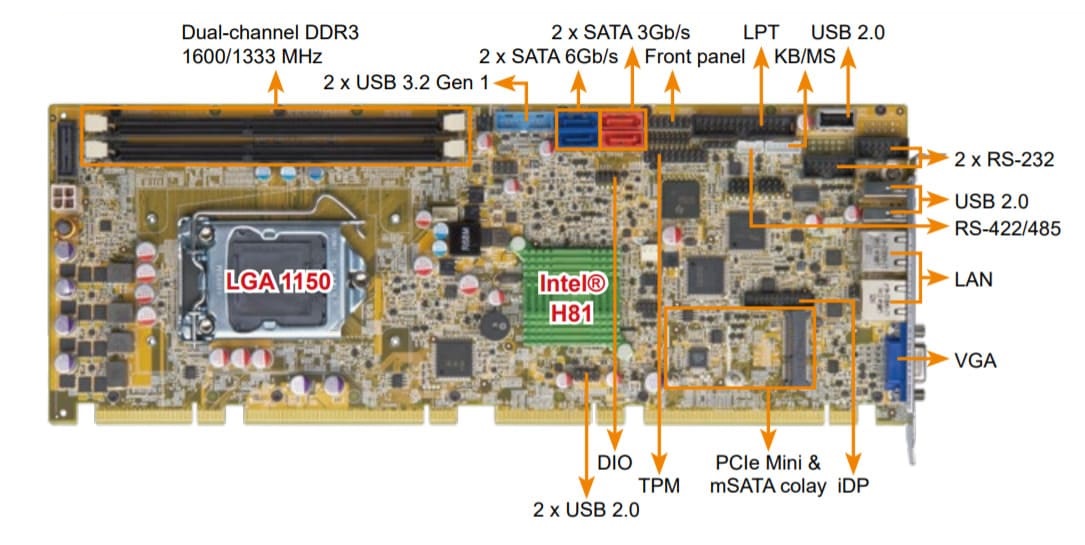

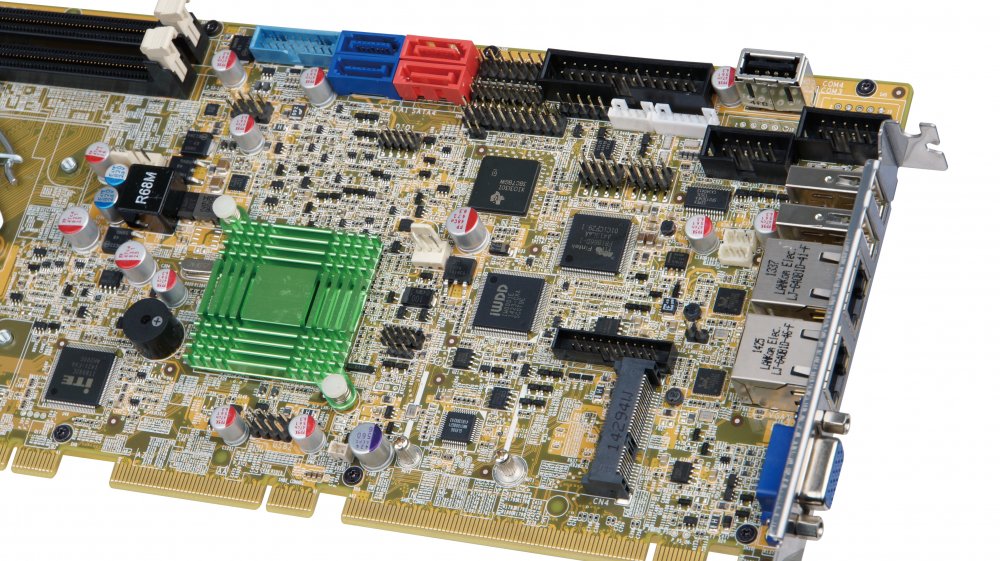

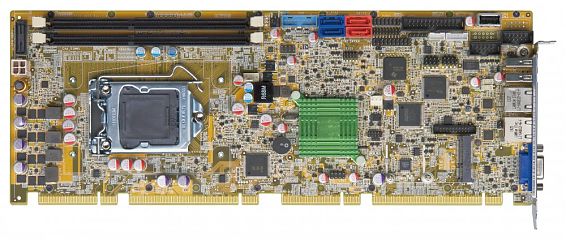

PCIE-H810 – это полноразмерная процессорная плата формата PICMG 1.3 с разъемом LGA1150 для процессоров Intel Core i7/i5/i3, Pentium или Сeleron с поддержкой двух 240-контактных двухканальных модулей памяти DDR3/DDR3L DIMM 1600/1333 МГц объемом до 16 Гб.

Описание промышленной процессорной платы

Контроллер Realtek RTL811E PCIe Ethernet индустриальной платы PC1E-W110 поддерживает два интерфейса GbE. Установленный чипсет Intel H810 поддерживает два SATA 6 Гбит/с и два SATA 3 Гбит/с. Кроме того, промышленная плата PCIE-H810 оснащена разъемами VGA и iDP для одновременной работы с двумя независимыми экранами.

Широкий набор интерфейсов расширения включает два порта USB 3.0 (штыревой разъем), два порта USB 2.0 на задней панели, четыре порта USВ 2.0 (штыревой разъем), один порт USB 2.0 (внутренний разъем тип A), четыре порта USВ 2.0 на задней панели (штыревой разъем, контакты golden fingers), два разъема RS-232 и один интерфейс PCIe Mini с поддержкой mSATA. Поддержка разъема HD аудио обеспечивает возможность подключения HD аудио устройств к промышленной плате PCIE-H810.

PCIE-H810 | Основные характеристики:
  • Полноразмерная плата формата PICMG 1.3;
  • Разъем LGA1150 с поддержкой процессоров 4-го поколения Intel Core i7/i5/i3, Pentium или Celeron;
  • Чипсет Intel H81;
  • Два 240-контактных разъема для двухканальной памяти DDP3/DDR3L DIMMs 1600/1333 МГц объемом до 16 Гб;
  • Поддержка работы с двумя экранами через интерфейсы VGA и iDP;
  • Два разъема Realtek PCIe Gigabit Ethernet;
  • Один разъем PCIe Mini с поддержкой mSATA;
  • Направляющие ребра жесткости предотвращают изгиб печатной платы и повреждение ее компонентов;
  • Модуль TPM V1.2;
  • HD Аудио;
  • Соответствует стандарту RoHS.

Плата

Чтобы купить полноразмерную промышленную плату PICMG Full-size PCIE-H810, отправьте запрос по электронной почте ipc@nnz.ru или свяжитесь с отделом продаж по телефонам, указанным в разделе контакты.

Доставка промышленных компьютеров производится во все города России. Отгрузка со склада выполняется курьерскими/транспортными компаниями, информацию уточняйте у персонального менеджера.

Контакты технической поддержки IEI Integration Corp.: e-mail: russia@iei.ru
