Технология защиты от ударов и вибрации

Что это за технология?

Для соответствия требованиям по защите от ударов и вибраций в каждой промышленной сфере Winmate предлагает широкий ассортимент продукции с различными уровнями устойчивости к механическим ударам и вибрациям. Благодаря широкому выбору высокотехнологичных материалов, таких как бутилкаучук, эпоксидированный натуральный каучук, силикон с высокой степенью демпфирования и бутадиенстирольный каучук, а также специальной механической конструкции, компания гарантирует соответствие своей продукции международным стандартам. Кроме того, для защиты от повреждений, вызванных вибрацией и ударами при транспортировке, Winmate учитывает способ упаковки.

Технология / Функциональная диаграмма

1. Тест на устойчивость к вибрациям

Целью испытаний на виброустойчивость является определение резонанса по всем трем направлениям (X, Y и Z). По результатам испытаний специалисты могут оптимизировать конструкцию и сделать продукт максимально надежным. В ходе тестов и после них устройство должно быть на 100% исправным и не иметь дефектов.

Технология защиты от ударов и вибрации

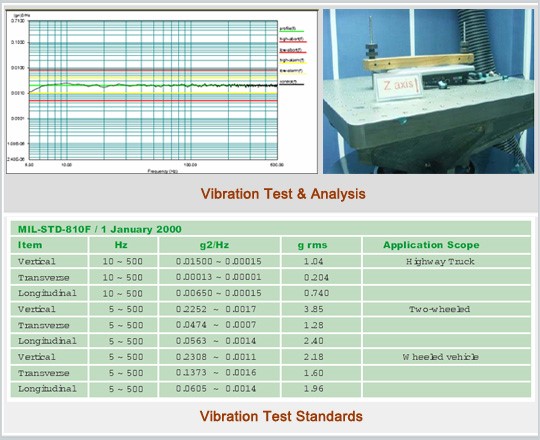

Тест на устойчивость к вибрациям и анализ
MIL-STD-810F от 1 января 2000 г.
Направление Гц g2/Гц Grms Применение
Вертикальное 10-500 0.01500-0.00015 1.04 Шоссейный грузовой автомобиль
Поперечное 10-500 0.00013-0.00001 0.204
Продольное 10-500 0.00650-0.00015 0.740
Вертикальное 5-500 0.2252-0.0017 3.85 Двухколесное транспортное средство
Поперечное 5-500 0.0474-0.0007 1.28
Продольное 5-500 0.0563-0.0014 2.40
Вертикальное 5-500 0.2308-0.0011 2.18 Автомобиль
Поперечное 5-500 0.1373-0.0016 1.60
Продольное 5-500 0.0605-0.0014 1.96
Стандарты испытаний на виброустойчивость

2. Тест на устойчивость к ударам

Целью испытания на устойчивость к ударам является проверка прочности конструкции по всем трем направлениям (X, Y и Z). По результатам испытаний специалисты могут оптимизировать конструкцию и сделать продукт максимально надежным. В ходе тестов и после них устройство должно быть на 100% исправным и не иметь дефектов.

Технология защиты от ударов и вибрации

Метод тестирования Применение
Ускорение Длительность импульса
g м/с² мс
15 150 11 Удары при перевозке и транспортировке. Антивибрационное решение для перевозки автомобильным, железнодорожным или воздушным транспортом.
30 300 18 Транспортировка в жестком контейнере автомобильным, железнодорожным или воздушным транспортом.
50 500 11 Транспортировка в наземном или железнодорожном транспорте по неровной дороге. Удары, вызванные перемещением оборудования.
100 1000 6 Сильные удары при перевозке наземным или железнодорожным транспортом. Мобильные устройства.
500 5000 1 Взрывная волна на земле, под водой или в воздухе.
1500 15000 0.5
IEC-68-2-27
Стандарты испытаний на ударопрочность

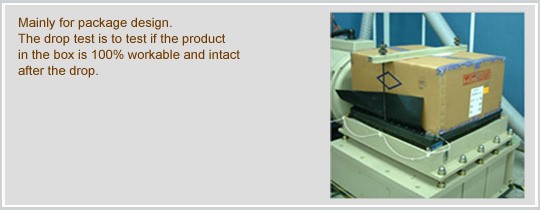

3. Тест на устойчивость к падениям

Технология защиты от ударов и вибрации

В основном используется для проверки упаковки оборудования. Тест на устойчивость к падениям предназначен для подтверждения того, что после падения оборудование в упаковке останется неповрежденным и будет на 100% исправно.

Наработки Winmate

Основной задачей Winmate является правильный подбор высококачественных компонентов, высокотехнологичных материалов и разработка механической конструкции, поэтому необходимы специализированные наработки в области сборки, подключения и монтажа.

Преимущества

  • Благодаря использованию стандартных методов тестирования, продукция компании Winmate отличается высокой надежностью и долговечностью.
  • Во время тестов могут обнаружиться проблемы, которые впоследствии решаются изменением дизайна или материалов для предотвращения сбоев при серийном производстве.

Применение

  • Промышленная автоматизация;
  • Человеко-машинные интерфейсы (HMI);
  • Уличные терминалы;
  • Автомобили для тяжелых условий эксплуатации;
  • Силовые структуры.
