Технология защиты от воды и пыли стандарта IP

Что это за технология?

Стандарт защиты от внешних воздействий IP используется в различных устройствах для обеспечения надежной защиты от попадания жидкостей, пыли и влаги. Для проверки конструкции устройств компания Winmate использует стандартные методы тестирования.

Winmate предлагает различные степени механической защиты (IP) от пыли и воды для прочных промышленных ЖК-дисплеев. ЖК-экраны компании отличаются высокой надежностью, ударопрочностью, вибростойкостью и рассчитаны на эксплуатацию при высоких температурах и в неблагоприятных условиях окружающей среды, так как с течением времени такие внешние факторы, как пыль и вода, могут быть опасны для любого типа оборудования.

Технология защиты от воды и пыли  стандарта IP

Таблица степеней защиты IP

Первая цифра (защита от проникновения посторонних предметов) Описание Вторая цифра (защита от проникновения жидкостей) Описание
Технология защиты от воды и пыли  стандарта IP Нет защиты Технология защиты от воды и пыли  стандарта IP Нет защиты
Технология защиты от воды и пыли  стандарта IP Защита от проникновения твердых предметов больше 50 мм (например, тыльной стороны руки) Технология защиты от воды и пыли  стандарта IP Защита от вертикально капающей воды
Технология защиты от воды и пыли  стандарта IP Защита от проникновения твердых предметов больше 12 мм (например, пальцы) Технология защиты от воды и пыли  стандарта IP Защита от воды, падающей на корпус под углом до 15 градусов от вертикали
Технология защиты от воды и пыли  стандарта IP Защита от проникновения твердых предметов больше 2.5 мм (например, инструменты, кабели) Технология защиты от воды и пыли  стандарта IP Защита от воды, падающей на корпус под углом до 60 градусов от вертикали
Технология защиты от воды и пыли  стандарта IP Защита от проникновения твердых предметов больше 1 мм (например, небольшие инструменты, кабели, провода) Технология защиты от воды и пыли  стандарта IP Защита от разбрызгиваемой со всех сторон воды
Технология защиты от воды и пыли  стандарта IP Частичная защита от пыли (пыль не нарушает работу устройства) Технология защиты от воды и пыли  стандарта IP Защита от струй воды под низким давлением со всех сторон
Технология защиты от воды и пыли  стандарта IP Полная пыленепроницаемость Технология защиты от воды и пыли  стандарта IP Защита от сильных струй воды, например, для использования на палубе
    Технология защиты от воды и пыли  стандарта IP Защита от кратковременного погружения от 15 см до 1 м длительностью до 30 минут
    Технология защиты от воды и пыли  стандарта IP Защита от длительного погружения под давлением

Классификация защиты корпусов NEMA и сравнение со стандартом IP

Национальная ассоциация производителей электрооборудования (National Electrical Manufacturers Association или NEMA) определяет основной набор стандартов для корпусов электрооборудования в США. Существуют различные категории NEMA для всех типов корпусов, сфер применения и условий эксплуатации, для которых они дают полную защиту при правильной установке.

Ниже представлена таблица с описанием стандартов NEMA. Для получения подробного описания параметров и критериев испытаний (см. стандарт № 250 Национальной ассоциации производителей электрооборудования (NEMA). Стандарты Евросоюза установлены Институтом Нефти, их часто называют степенью защиты оболочки IP (Ingress Protection). Сравнение стандартов приведено ниже.

Таблица соответствия классификации NEMA и классов защиты IP

Классификация защиты NEMA Описание Классификация защиты IP
1 NEMA 1 - Корпуса предназначены для использования в закрытых помещениях и обеспечивают защиту персонала от случайного соприкосновения с оборудованием, а также защиту от попадания грязи. IP20
2 NEMA 2 - То же самое, что и NEMA 1, но с защитой от попадания капель и брызг жидкостей. IP21
3 NEMA 3 - Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи, дождя, измороси, снега и надуваемой пыли; при образовании на корпусе корки льда повреждения не происходит. IP54
3R NEMA 3R - То же самое, что и NEMA 3, за исключением защиты от надуваемой пыли. IP24
3S NEMA 3S - Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи, дождя, измороси, снега и надуваемой пыли; при налипании льда внешние механизмы остаются в рабочем состоянии. IP54
4, 4X NEMA 4 - Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи, дождя, измороси, снега, надуваемой пыли, разбрызгиваемой воды и струй; при образовании на корпусе корки льда повреждения не происходит. NEMA 4X - То же самое, что и NEMA 4, но включает защиту от коррозии. IP56 IP65 IP66
5 NEMA 5 - Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; оседающей пыли, пуха, волокон, водяных капель и брызг жидкости. IP52
6,6P NEMA 6 - Корпуса предназначены для использования как в закрытых помещениях, так и на улице, и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; струй воды и попадания воды при временном погружении на определенную глубину; при образовании на корпусе корки льда повреждения не происходит. NEMA 6P - То же самое, что и NEMA 6, но включает защиту от попадания воды во время длительного погружения на определенную глубину. Ip67
12, 12K NEMA 12 - Корпуса (без заглушек) предназначены для использования в закрытых помещениях и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; оседающей пыли, пуха, волокон, водяных капель и брызг жидкости. NEMA 12K - То же самое, что и NEMA 12, но с заглушками. IP52
13 NEMA 13 - Корпуса предназначены для использования в закрытых помещениях и обеспечивают защиту персонала от случайного соприкосновения с оборудованием; защищают от падающей грязи; оседающей пыли, пуха, волокон, капель, брызг и проникновения воды, масла или некорродирующих охладителей. IP54

Степень защиты IP69K

Воздействие струй воды высокой температуры. Устройство может работать в условиях высокотемпературной мойки высокого давления.

Немецкий стандарт DIN 40050-9 расширяет IEC 60529 до степени защиты IP69K, применяемой для высокотемпературной мойки под высоким давлением. Такие корпусы имеют не только полную защиту от пыли (IP6X), но и способны выдержать высокое давление воды во время мойки.

Степень защиты IP69K была первоначально разработана для дорожных транспортных средств, особенно тех, которые нуждаются в регулярной интенсивной очистке (самосвалов, бетономешалок и др.), но в настоящее время находит применение в других областях (пищевая и химическая промышленность).

Технология / функциональная схема

Существует множество разнообразных вариантов изоляции устройства. Самой распространенной является изоляция передней панели. После монтажа устройство герметично для пыли и воды (зависит от степени защиты).

Кроме изоляции передней панели, возможна изоляция других компонентов, например, разъемов, задней панели, верхней панели или защиты со всех сторон, в зависимости от назначения устройства.

Winmate проводит тесты, чтобы проверить соответствие требованиям степени защиты продукции, и проверяет, не попадает ли вода, пыль или грязь в систему.

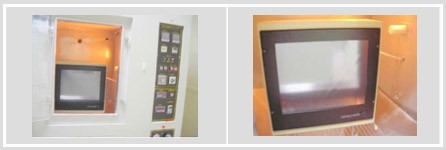

1. Тест IP6X – защита от проникновения пыли

Технология защиты от воды и пыли  стандарта IP

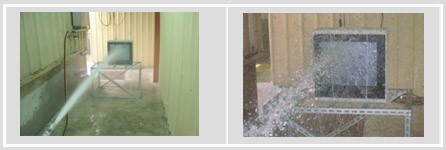

2. Тест IPX6 - защита от проникновения воды

Технология защиты от воды и пыли  стандарта IP

3. Тест IP65 - защита от проникновения воды и пыли

Технология защиты от воды и пыли  стандарта IP

Защита от пыли Защита от пыли
Защита от проникновения воды Защита от проникновения воды

4. Тест IP4X - защита от проникновения пыли

Технология защиты от воды и пыли  стандарта IP

Защита от проникновения твердых предметов внутрь корпуса. Защита от проникновения твердых предметов внутрь корпуса.

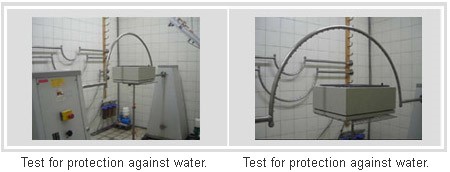

5. Тест IPX4 - защита от проникновения воды

Технология защиты от воды и пыли  стандарта IP

Тест на защиту от проникновения воды. Тест на защиту от проникновения воды.

Компания Winmate предлагает различные варианты изоляции, включая:

  • Изоляцию между стеклом или сенсорным экраном и передней панелью.
  • Внутреннюю защиту от пыли между ЖК-дисплеем и стеклом или сенсорным экраном.
  • Специальную изоляцию для монтажа оборудования.

Помимо изоляции от воды, возможна изоляция от средств для очистки и дезинфекции оборудования, соленой воды или других жидкостей, что влияет на выбор материала и конструкцию системы.

Кроме того, необходимо учитывать влияние солнечного света, так как ультрафиолетовые лучи разрушают полимерную структуру большинства изоляционных материалов.

Грамотный выбор материала является одной из важнейших задач специалистов компании Winmate.

Особенности и преимущества

  • Надежная и долговечная конструкция.
  • Многофункциональная механическая конструкция с классом защиты IP и диагональю от 6,4" до 20,1”.
  • Передняя панель из 10 мм закаленного стекла со степенью защиты IP65.
  • Возможность монтажа в панель и на стойку.
  • Возможность интеграции термических и антивибрационных решений.

Применение

  • Промышленная автоматизация.
  • Автомобили для тяжелых условий эксплуатации.
  • Уличные терминалы.
  • Терминалы в бассейнах и SPA.
  • Терминалы в туалетах.
  • Медицинское оборудование.

Использование этой технологии в продукции Winmate

Технология защиты от воды и пыли класса IP доступна для всей линейки ЖК-дисплеев и панельных компьютеров.
