Защита от электромагнитных помех

Что такое защита от электромагнитных помех?

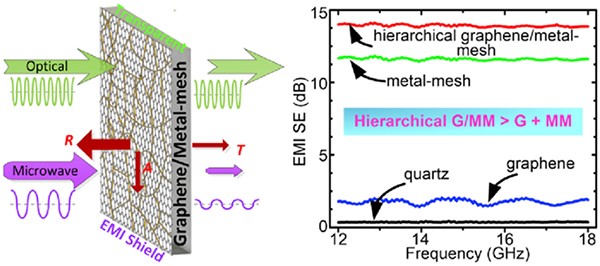

Электронное оборудование излучает электромагнитные волны. Для предотвращения их воздействия на электронное оборудование часто применяется экранирование электромагнитных помех. Разные экранирующие материалы защищают от помех на разных частотах. Приведенный ниже рисунок демонстрирует экранирующие свойства некоторых широко применяемых материалов.

Типы экранирования электромагнитных помех

Существует два типа экранирования электромагнитных помех:

• Прозрачные проводящие покрытия часто используются в продукции, в которой необходим высокий коэффициент пропускания.
• Мелкоячеистые металлические сетки лучше экранируют от помех.

Таблица 1. Сравнение типов экранирования электромагнитных помех

Прозрачные проводящие покрытия

Одной из наиболее широко применяемых прозрачных проводящих пленок является оксид индия-олова (ITO-сплав). Это идеальный выбор, если требуется дисплей с хорошими оптическими свойствами. Пропускание света может составлять до 80-90%. Наиболее часто используются стекла или пленки с покрытием. При покрытии стекла ITO-сплав наносится непосредственно на дисплей или сенсорный экран, при покрытии пленки ITO-сплав наносится на ПЭТ пленку, которая клеится на устройство.

Стекло с ITO-покрытием

Высококачественное проводящее покрытие стекла для экранирования электромагнитных и инфракрасных помех.

Характеристики

• Оптические константы напыленного в вакууме ITO-покрытия (оксид индия-олова) соответствуют требуемым техническим характеристикам.
• Покрытие стекла оксидом индия и олова обеспечивает высокие оптические свойства и эффективное экранирование.
• ITO-покрытие доступно для многослойных и однослойных стекол.
• Возможны дополнительные покрытия, например, антибликовое или противоотражающее.
• Поверхностное сопротивление стекла с ITO-покрытием ≥ 5 Ом/м².

Пленки ITO-покрытием (прозрачные проводящие пленки)

Многослойные прозрачные проводящие пленки на универсальных пленках ПЭТ.

Характеристики

• Пленка высокой видимости с низким сопротивлением.
• Уменьшение электромагнитных помех и ИК-излучения от поверхности дисплея.
• Пленкой можно покрывать сенсорные экраны, стекло или акрил.
• Поверхностное сопротивление экранирующей пленки ≥ 8-10 Ом/м².

Мелкоячеистые металлические сетки

Мелкоячеистые металлические сетки обеспечивают превосходное экранирование электромагнитных помех. Обычно электромагнитные сетки изготавливают из стальной или медной проволоки. Плотность сетки измеряется в единицах OPI (Openings per inch или отверстия на дюйм). Например, 60 OPI означает, что на дюйм приходится 60 отверстий. Чем меньше значение OPI, тем лучше сетка экранирует электромагнитные помехи.

Экранирование электромагнитных помех проволочными сетками

Проволочные сетки для экранирования электромагнитных помех используются в электронных дисплеях.

Характеристики

• Поверхностное сопротивление сетки ≥ 1 Ом/м².
• 80 или 100 OPI (отверстий на дюйм).
• Основа из нержавеющей стали или меди.
• Диаметр провода из нержавеющей стали - 0.0012” (31 мк).
• Диаметр медного провода - 0.0022” (56 мк).
• Сетку можно поместить между оптическими подложками или на заднюю поверхность сенсорного экрана.
• Сетку можно установить на металлическую рамку и закрепить уплотнительным материалом.

Применение экранирования электромагнитных помех

Компания Winmate устанавливает экранирование электромагнитных помех по запросу.
