Конфигурирование ввода-вывода ЛАДОГА 3 в утилите LadogaIO Utility

LadogaIO Utility - это специализированное программное обеспечение для конфигурирования, диагностики и мониторинга модулей ввода-вывода ЛАДОГА 3. Утилита закрывает весь цикл работы с устройством: от создания проекта без физического подключения до оперативного изменения параметров на работающем оборудовании.

В этой статье разберём основные сценарии: офлайн-конфигурирование, онлайн мониторинг модулей и работу с таблицей адресов. Материал будет полезен инженерам-наладчикам, программистам АСУ ТП и всем, кто начинает знакомство с системой ЛАДОГА 3.

Что умеет LadogaIO Utility

• Загружать и скачивать конфигурации в адаптеры и модули ввода-вывода.
• Отображать текущие значения сигналов в реальном времени.
• Формировать и экспортировать таблицу Modbus-адресов.
• Искать устройства в сети и обновлять встроенное ПО адаптеров.
• Контролировать потребляемый ток, версии прошивок и параметры модулей.

Офлайн конфигурация - создаем проект без физического устройства

Офлайн-режим позволяет заранее подобрать состав оборудования и получить таблицу Modbus-адресов. Это особенно удобно на этапе проектирования, когда «железо» ещё не доставлено на объект.

Шаг 1. Создание проекта

Установите LadogaIO Utility и откройте программу.

Скачать LadogaIO Utility

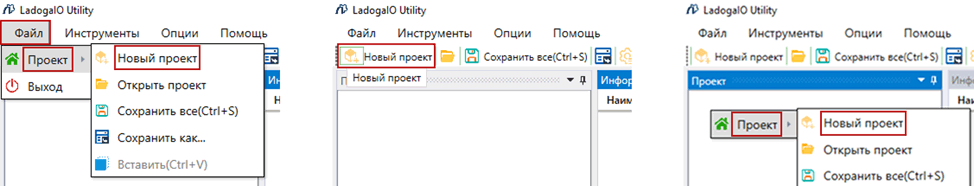

В главном меню выберите Файл → Проект → Новый проект, либо щёлкните правой кнопкой мыши в панели проекта и задайте имя.

Шаг 2. Добавление коммуникационного адаптера

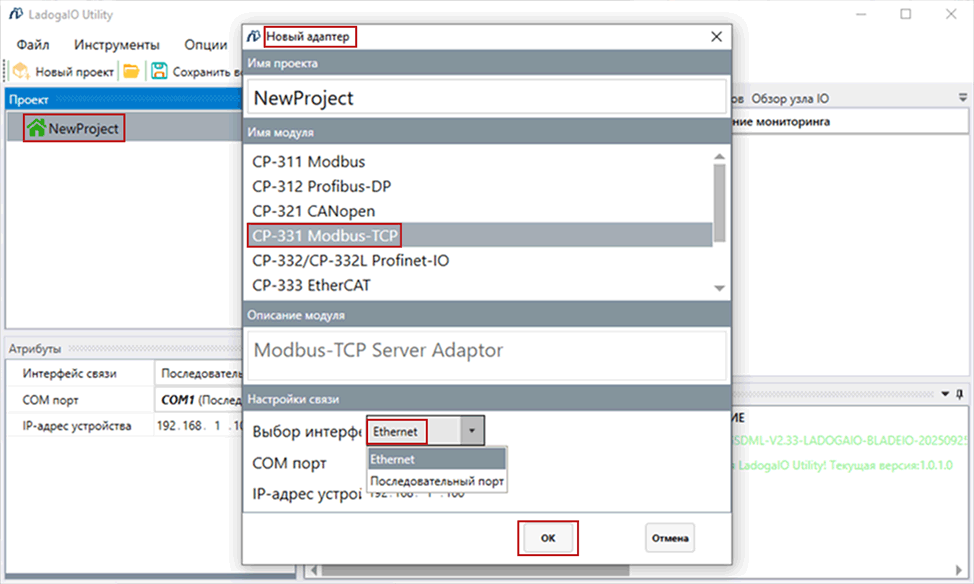

В дереве проекта нажмите правой кнопкой на созданный проект, выберите Новый адаптер и укажите модель CP-331 (Modbus TCP). Затем выберите сетевой или последовательный порт (при выборе последовательного порта необходимо указать его номер) и нажмите «ОК».

Шаг 3. Подбор модулей ввода-вывода

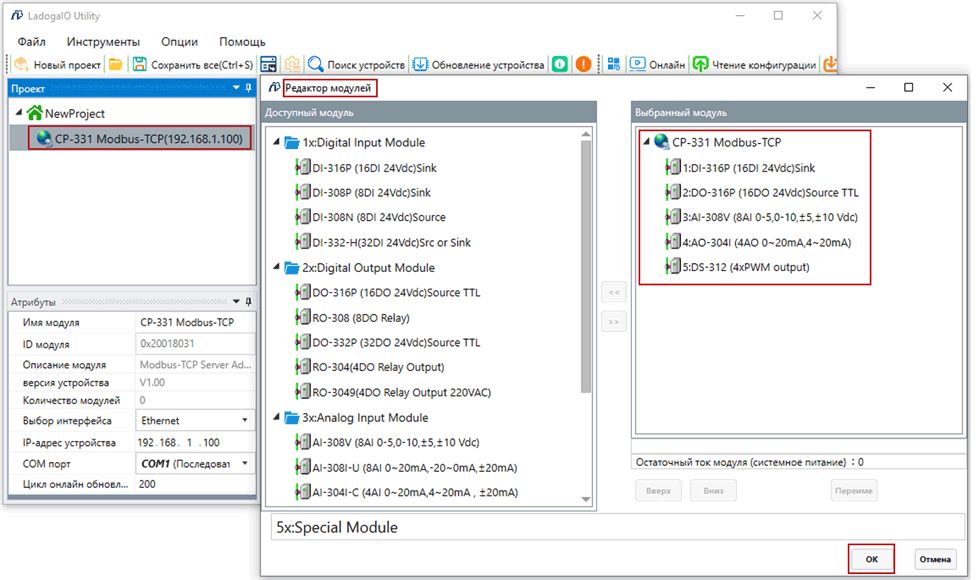

Нажмите правой кнопкой на добавленном адаптере CP-331 и выберите Редактор модулей. В открывшемся окне двойным кликом добавляйте нужные модули - они появятся в слотах под адаптером. Доступны горячие клавиши: Ctrl+C / Ctrl+V для копирования и вставки, Delete для удаления.

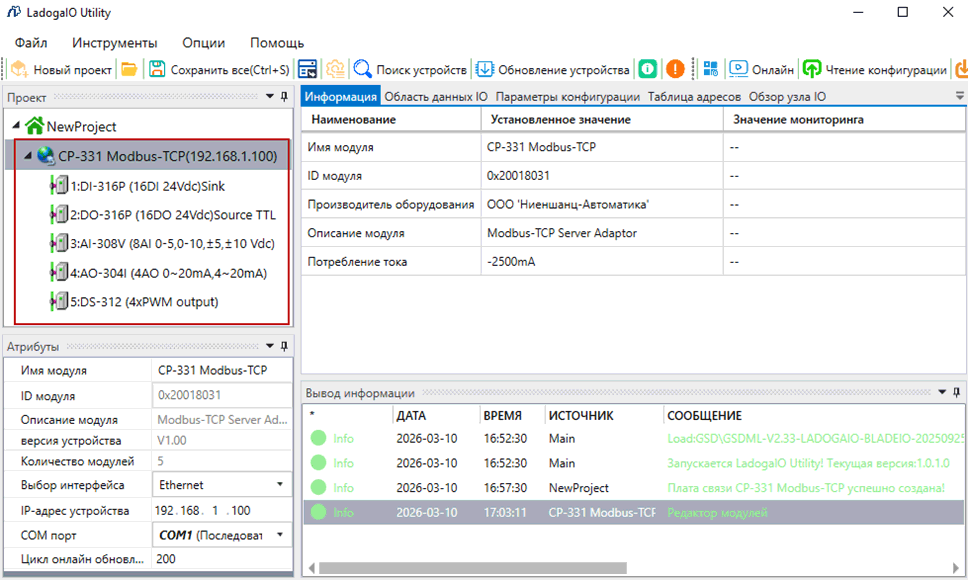

После сборки конфигурации выделите CP-331 и нажмите Ctrl+S, чтобы сохранить проект.

Шаг 4. Анализ таблицы адресов и параметров

В нижней панели информации переключайтесь между вкладками:

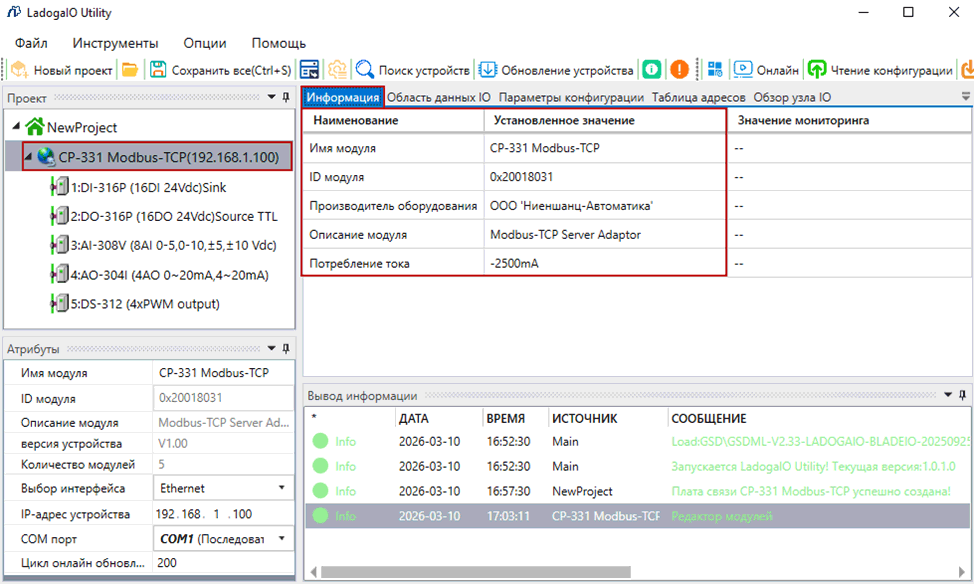

Информация - протокол, версии прошивок адаптера и модулей.

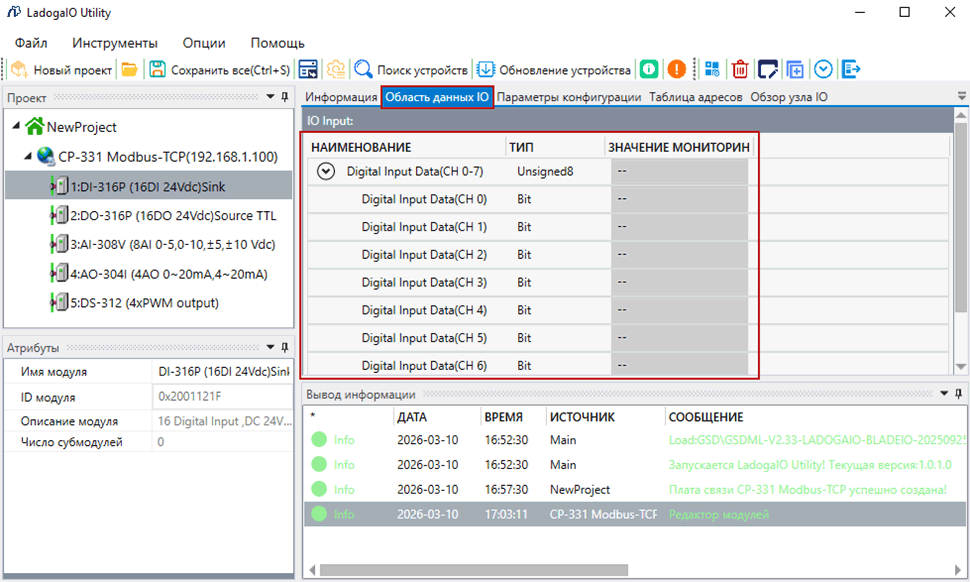

Область данных IO - типы данных и значения (в офлайне отображаются прочерками).

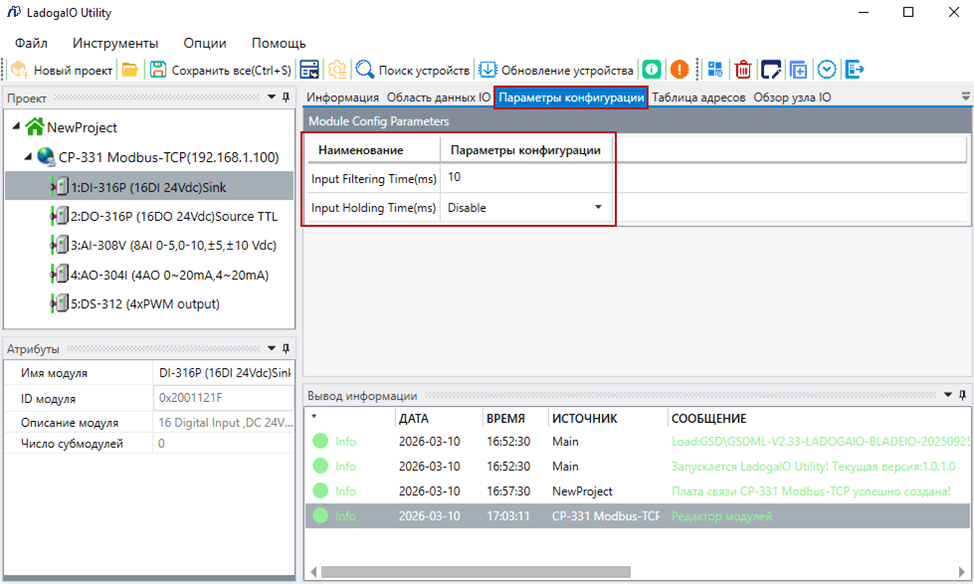

Параметры конфигурации - настройки адаптера и каждого модуля (фильтрация, диапазоны, подмодули).

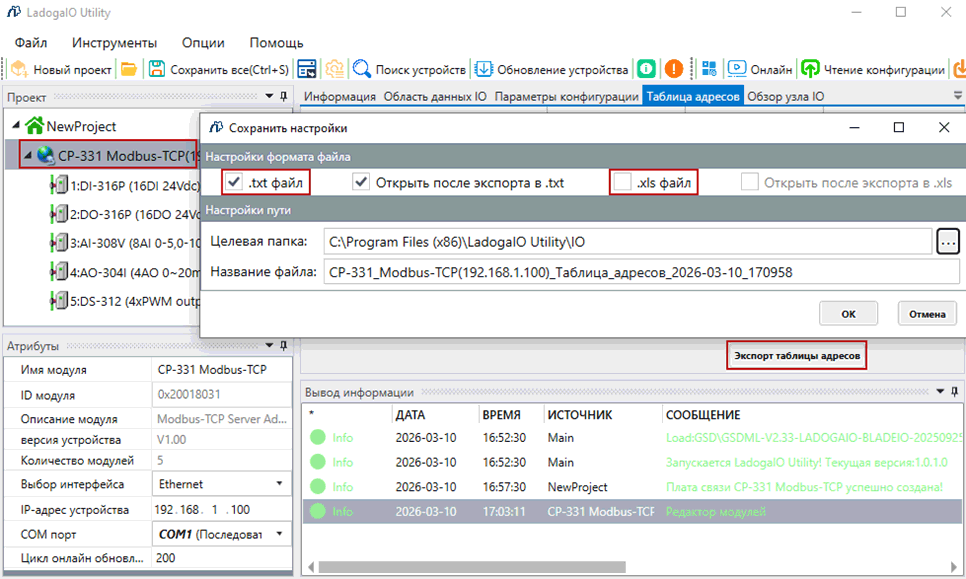

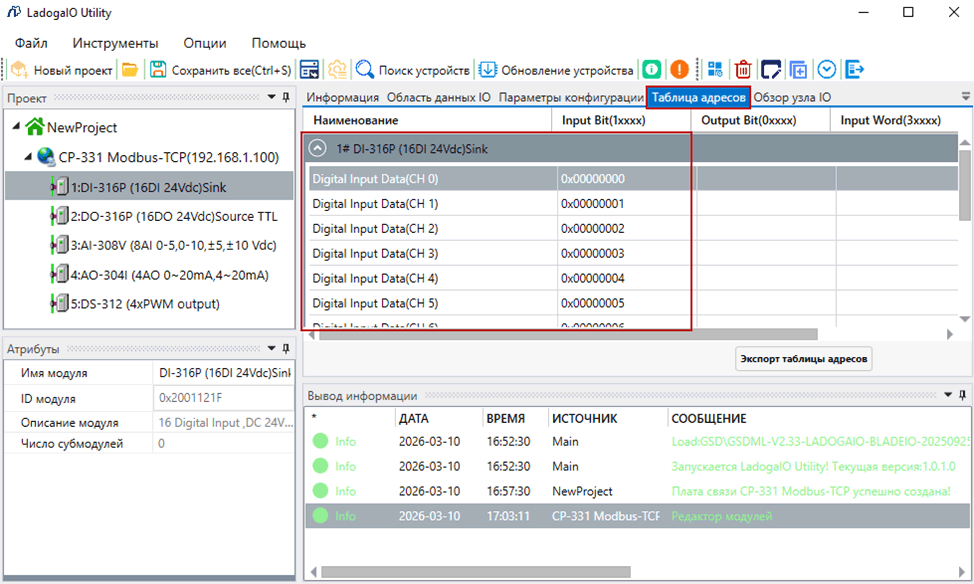

Таблица адресов - готовые Modbus-адреса каналов. Именно эту таблицу используют SCADA-системы и ПЛК для опроса. Экспортировать её можно в TXT или XLS — нажмите кнопку сохранения или используйте Ctrl+M.

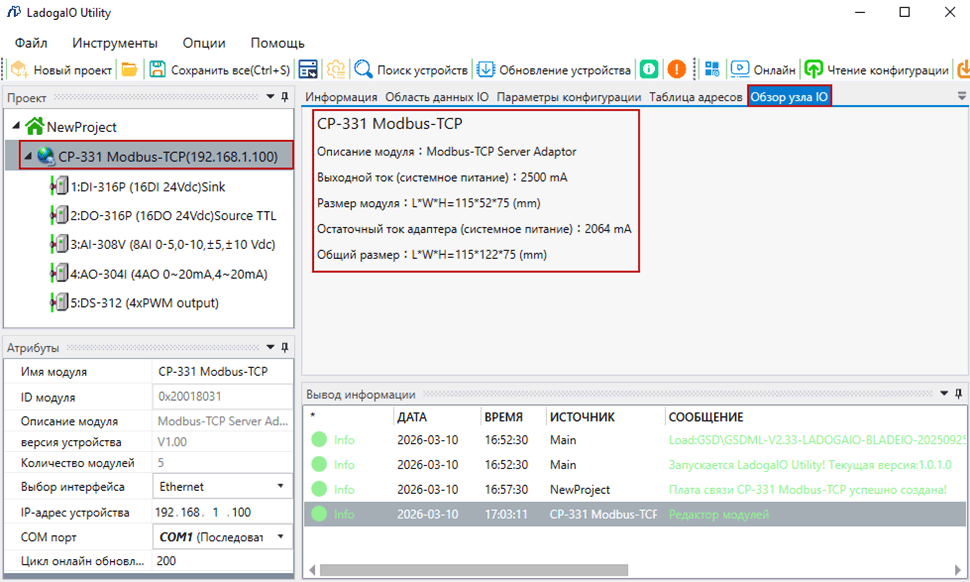

Обзор узла IO - потребляемый ток, габариты и другие справочные характеристики модуля.

Онлайн-конфигурация: читаем, наблюдаем, меняем на лету

Когда модули физически смонтированы и подано питание 24 В, можно перейти к работе с реальными данными.

Шаг 1. Подключение и поиск устройств

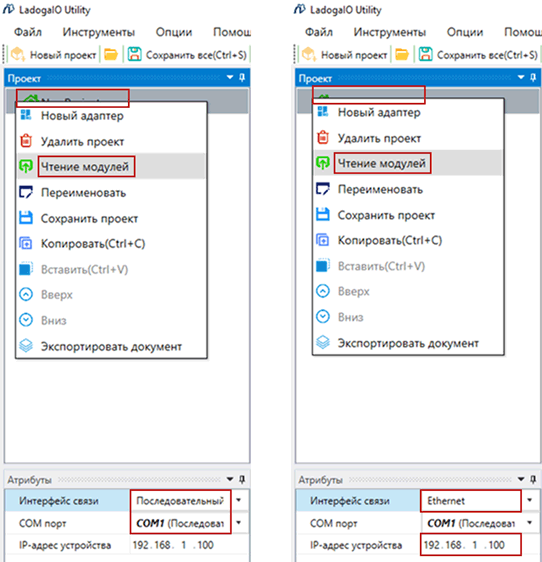

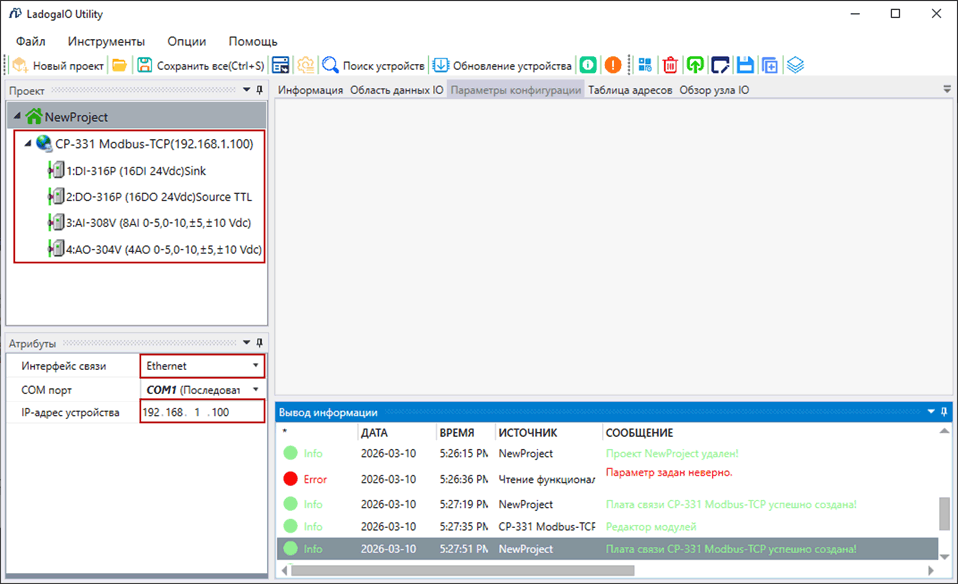

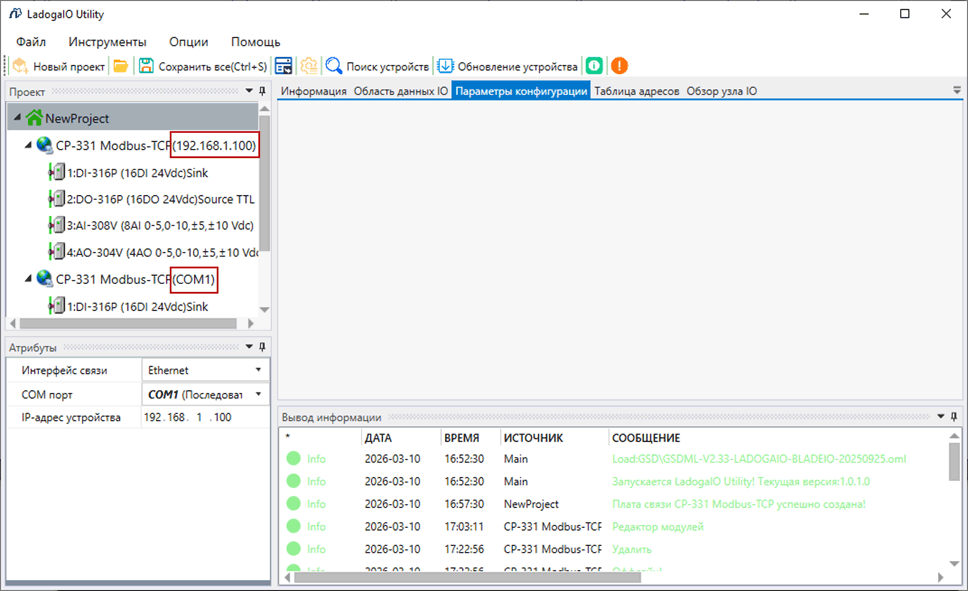

Соедините адаптер с ПК кабелем MicroUSB или патч-кордом Ethernet (только для CP-331). Создайте новый проект, как в офлайн-режиме, и на панели свойств укажите интерфейс (COM-порт или Ethernet).

Затем щёлкните правой кнопкой мыши по имени проекта и выберите Чтение модулей - программа автоматически опросит по выбранному интерфейсу и отобразит все обнаруженные модули в дереве проекта.

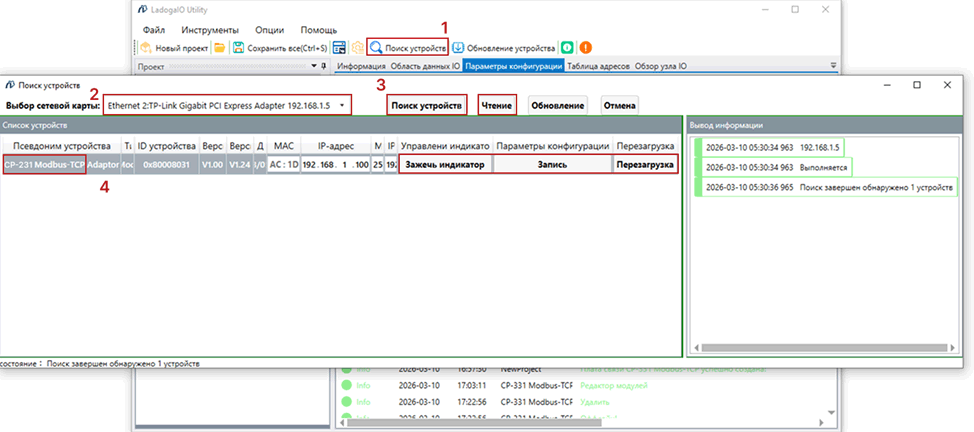

Если используется CP-331, есть альтернативный способ: Инструменты → Поиск устройств. Выберите сетевую карту вашего компьютера и нажмите Поиск. Появится список всех адаптеров в сети с их IP-адресами, версиями ПО и «железа». Отсюда можно:

• мигнуть индикатором для физической идентификации;
• записать конфигурацию;
• перезагрузить адаптер;
• перейти к обновлению встроенного ПО.

Нажатие кнопки Чтение в окне поиска автоматически загрузит все подключенные модули в проект.

Шаг 2. Добавление подмодулей (счётчики и др.)

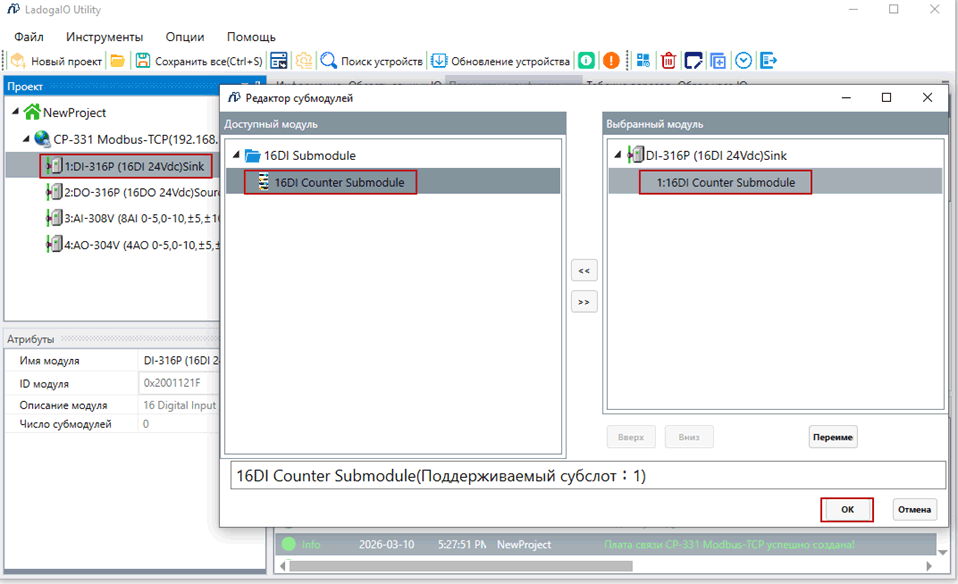

Для модулей дискретного входа (например, DI-316P) есть возможность вручную добавить подмодуль счётчика.

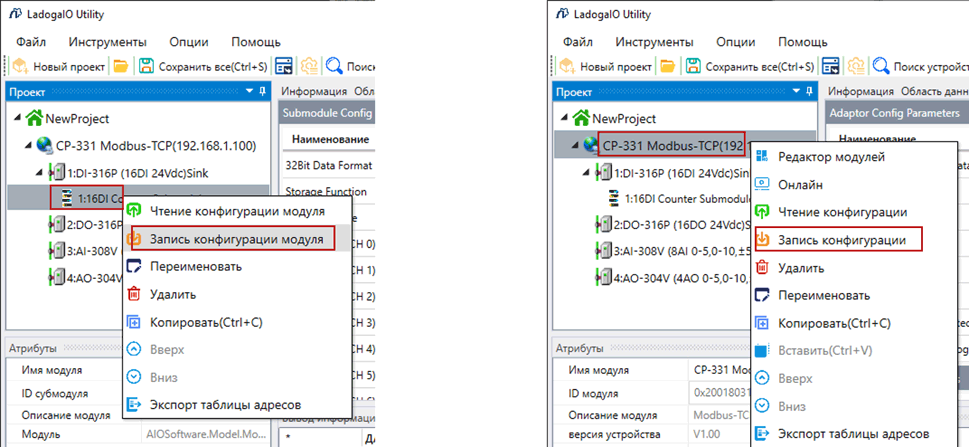

После добавления обязательно выполните запись конфигурации: правый клик на основном модуле → Запись конфигурации модуля, либо правый клик на CP-331 → Запись конфигурации. Если этого не сделать, при переходе в онлайн появится ошибка: «Количество подмодулей не соответствует общему числу настроенных подмодулей».

Шаг 3. Мониторинг в реальном времени

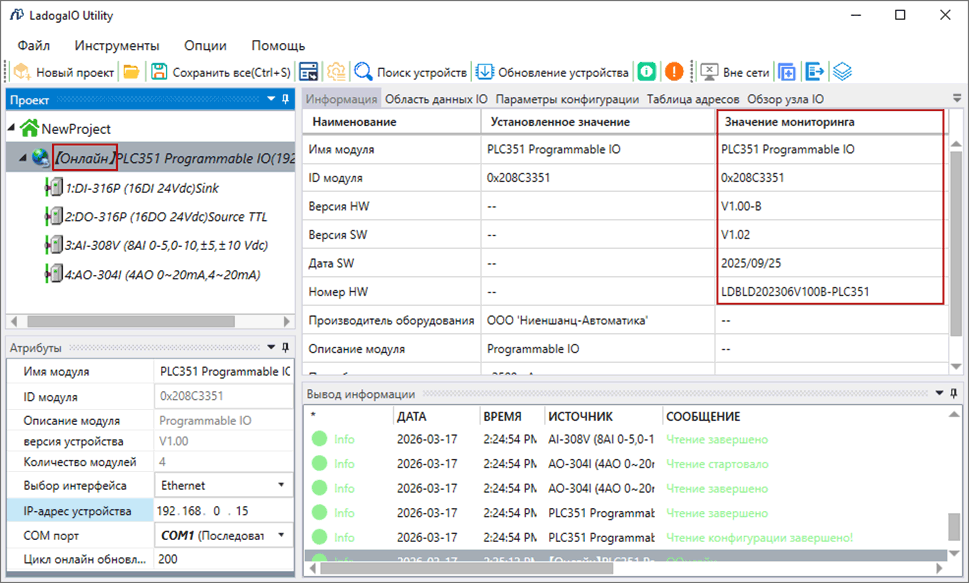

Щёлкните правой кнопкой по адаптеру CP-331 и выберите Online (В сети). Теперь вкладка Область данных IO начнёт показывать актуальные значения сигналов.

Пример с дискретным входом

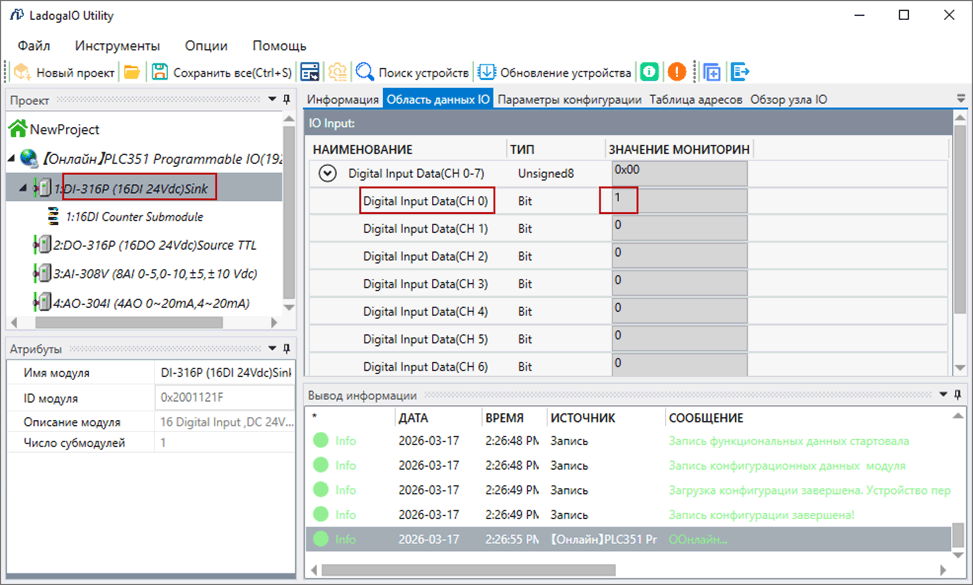

Подадим 24 В на вход DI0 модуля DI-316P, установленного в слот 1. Наблюдаемое значение для канала CH0 станет равным 1.

Пример с аналоговыми сигналами

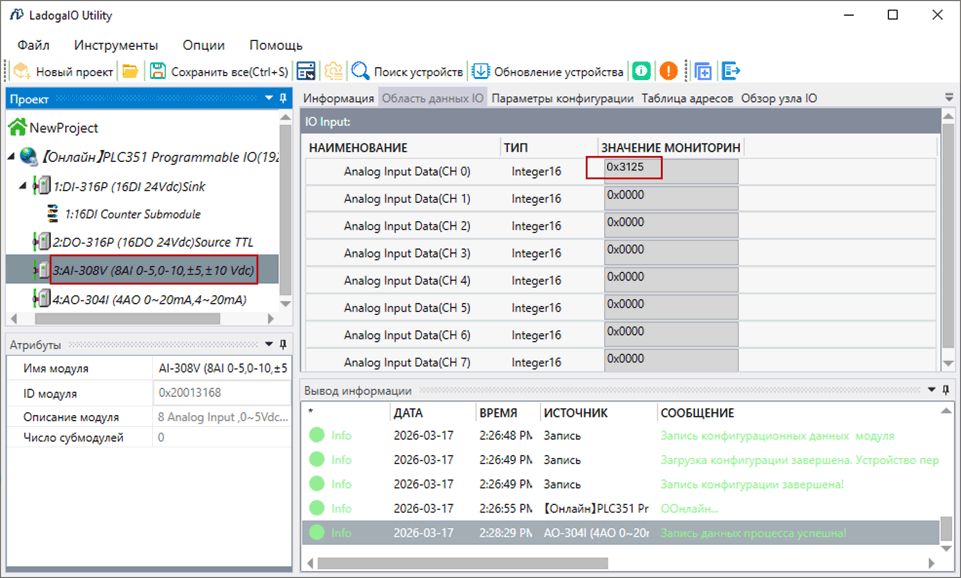

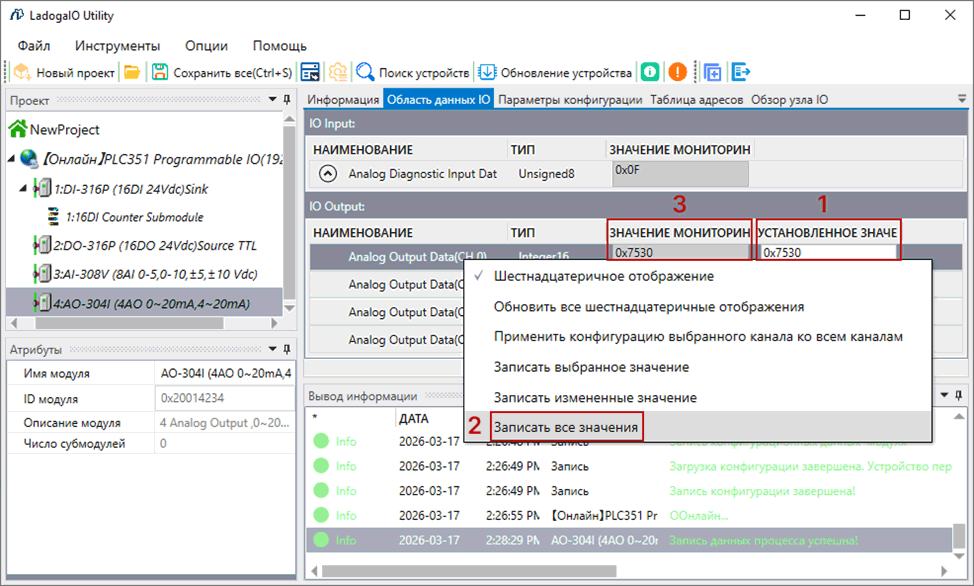

На модуле AO-304I в слоте 4 запишем в канал CH0 значение 16#7530 (30000 в десятичной системе) и соединим его проводом с каналом CH0 модуля AI-308I в слоте 3. На входном модуле увидим соответствующее значение (16#3125), подтверждающее корректную работу токовой петли.

Шаг 4. Изменение параметров «на ходу»

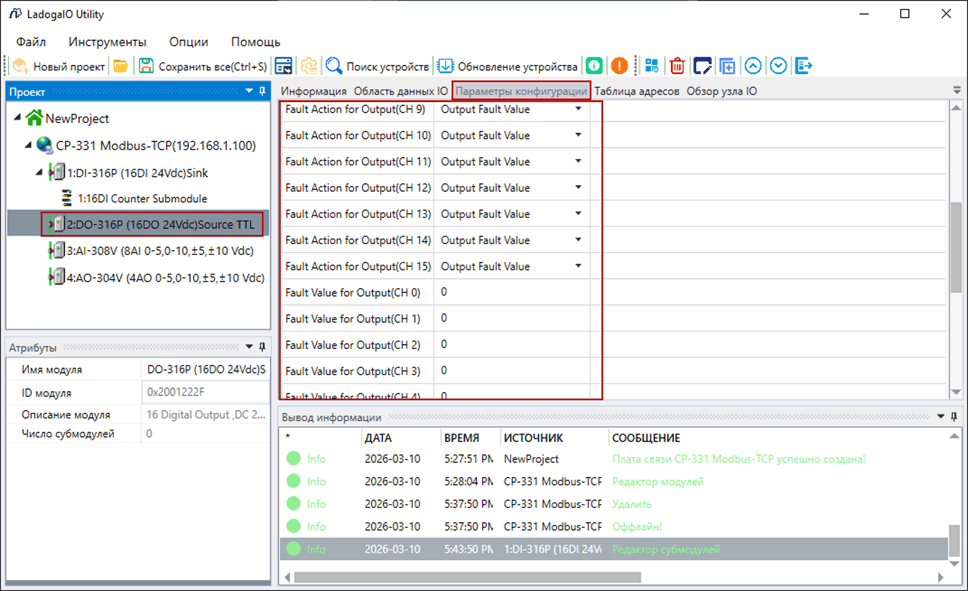

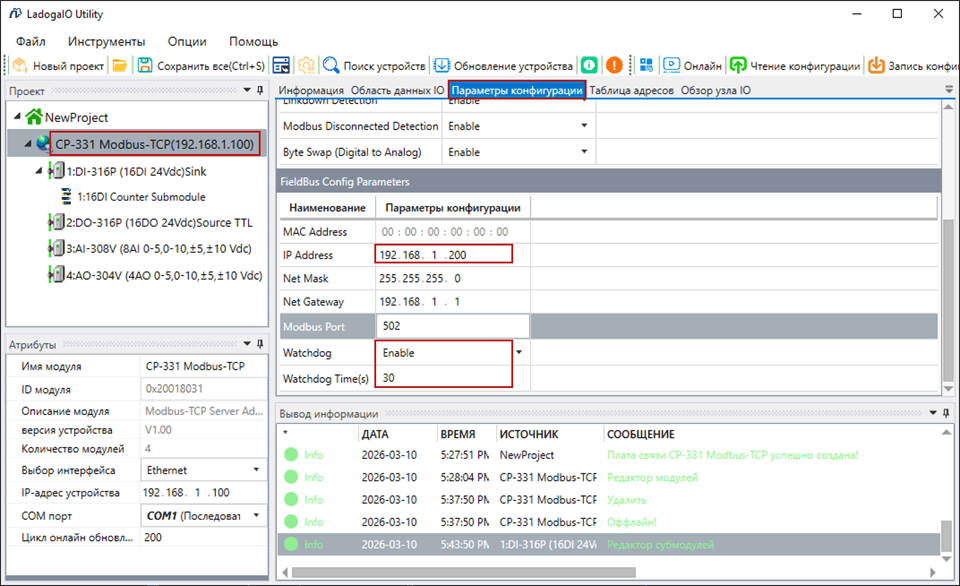

Перейдите на вкладку Параметры конфигурации, измените нужные настройки (границы сигнала, тип датчика, фильтрацию).

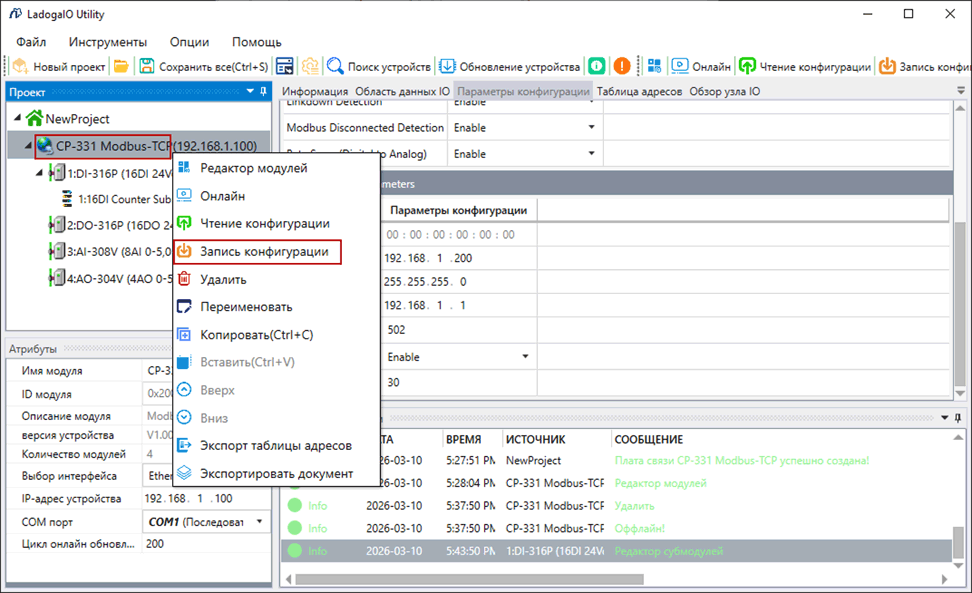

Затем нажмите правой кнопкой на CP-331 и выберите Запись конфигурации - параметры запишутся и в адаптер, и в модули ввода-вывода.

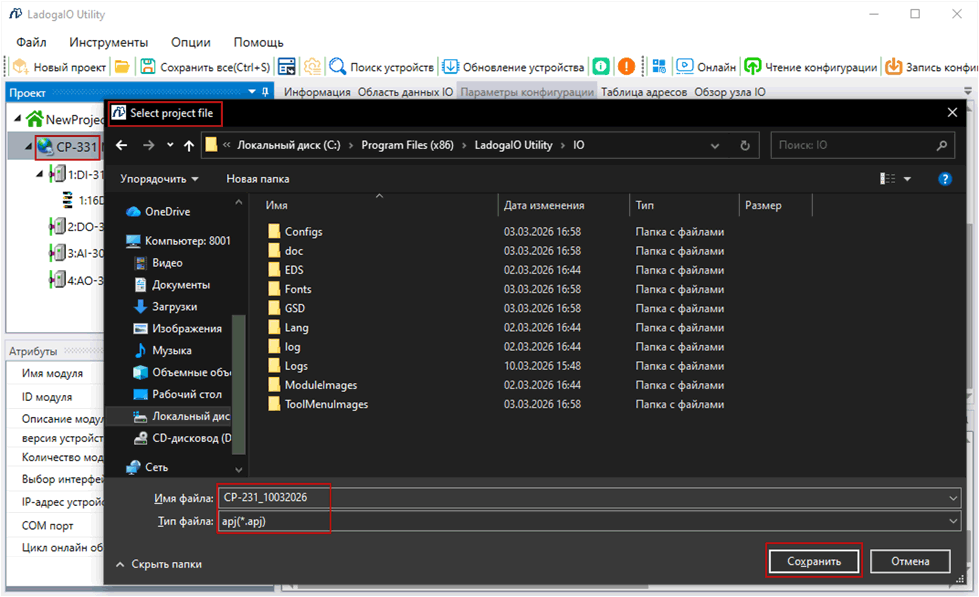

После всех изменений не забудьте сохранить проект (Ctrl+S), выделив адаптер.

LadogaIO Utility заметно упрощает пусконаладку системы ЛАДОГА, позволяя гибко конфигурировать оборудование как на столе инженера, так и непосредственно на объекте. Интуитивная работа в утилите сокращает время настройки и снижает вероятность ошибок.
