MANO560 и MANO561: Поддержка новейших процессоров Intel 12-го поколения в компактных материнских платах от AXIOMTEK

Новость 1213 Март’2023

MANO560 и MANO561: компактные материнские платы от Axiomtek

Промышленный сегмент компьютерного оборудования традиционно не так быстро вводит последние аппаратные новинки от поставщиков вычислительных чипов. Это связано с тем, что необходимо тщательно протестировать совместимость и качество используемых компонентов и обеспечить корректную работу программных оболочек. Компания Axiomtek одна из первых запускает в производство материнские платы формата mini-ITX с поддержкой процессоров Intel Core 12-го поколения (кодовое название Alder Lake S) для повышения производительности AI и IoT приложений.

Материнская плата MANO560 формата mini-ITX работает на новом чипсете Intel H610 и имеет на борту сокет LGA1700 в который можно установить процессоры 12-го поколения Intel Core i9/i7/i5/i3, Intel Pentium Gold или Intel Celeron. Плата получила поддержку оперативной памяти типа DDR4-3200 SO-DIMM с максимальным объемом до 64 ГБ. Что касается М.2 интерфейсов – есть один M.2 Key E для беспроводного модуля и один M.2 Key B гибкой конфигурации (в зависимости от типа заказываемой платы к разъему могут быть подведены шины PCIe x2, USB 3.2 Gen1 для модуля 3042/3052 5G или интерфейс SATA для SSD). Кроме того, предусмотрен полноразмерный mini PCIe для беспроводных модулей и PCIe x16 для ускорителей вычислений, графических карт.

MANO560 и MANO561: компактные материнские платы от Axiomtek

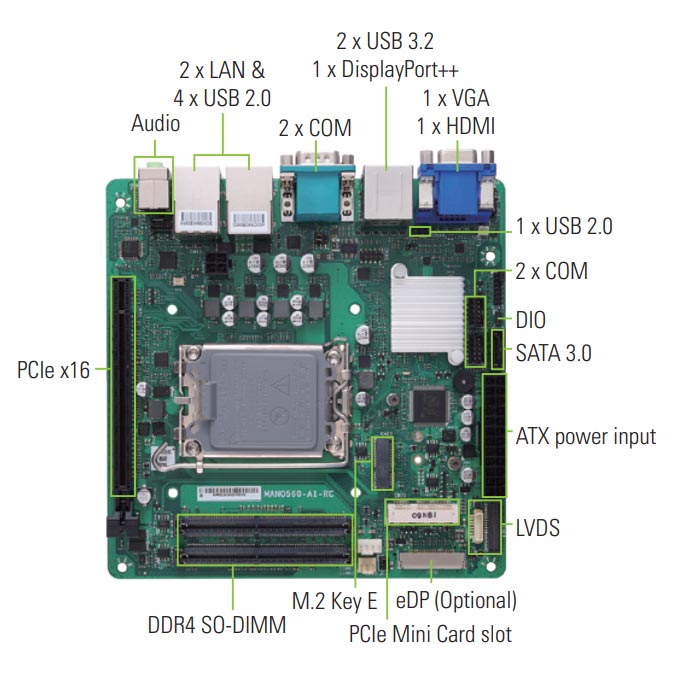

Рис 1. MANO560. Вид сверху

MANO560 создана для обеспечения высокой вычислительной мощности в совокупности с поддержкой всех необходимых портов ввода/вывода в рамках компактного корпуса. Она оснащена двумя портами Gigabit Ethernet, один из которых - 2,5G. Также имеется два USB 3.2 Gen1 и пять USB 2.0 для подключения дополнительных периферийных устройств. Для подключения промышленного оборудования и датчиков доступны СОМ-порты: три RS232 и один RS232/422/485 с питанием. MANO560 поддерживает работу трех независимых дисплеев через интерфейсы HDMI, DisplayPort++, VGA и LVDS. Интерфейс eDP - опциональный и используется совместно с LVDS. Для хранения данных имеется один SATA коннектор и один M.2 SSD (опционально). Для защиты аппаратных данных MANO560 поддерживает встроенный TPM 2.0 (на чипе SLB9670). Технические характеристики платы представлены на таблице 1.

Таблица 1. Спецификация платы MANO560

Процессор LGA1700 12th gen Intel Core i9/i7/i5/i3, Intel Pentium processors Gold/Celeron processors (up to 65W)
Чипсет Intel H610
ОЗУ 2 x 266-pin DDR4-3200/2666/2400 SO-DIMM, up to 64GB
BIOS AMI
СОМ-порты 1 x RS-232/422/485 (with +5V/+12V power)
3 x RS-232
USB 2 x USB 3.2 Gen1
5 x USB 2.0
Ethernet 1 x 2500/1000/100/10 Mbps Gigabit/Fast Ethernet с поддержкой Wake-on-LAN, PXE, Intel® I225-V
1 x 1000/100/10 Mbps Gigabit/Fast Ethernet  с поддержкой  Wake-on-LAN, PXE, Intel® I219-V
Видеоинтерфейсы 1 x DisplayPort++
1 x HDMI
1 x LVDS (eDP BOM optional)
1 x VGA
Цифровой вход/выход 8-канальный программируемый I/O
Аудио MIC-in/Line-in/Line-out
Хранение  1 x SATA-600
Расширения 1 x PCIe x16
1 x M.2 Key B (USB 3.2 Gen1 for 3042/3052 5G module or SATA interface for 2242 SSD)
1 x M.2 Key E 2230
1 x mini-PCIe
ТРМ TPM 2.0 (TPM IC: SLB9670)
Батарея Lithium 3V/220mAH
Питание Standard 12V ATX power
24+4 pin ATX connector
AT mode auto power function supported
Watchdog Timer 255 levels, 1 to 255 sec.
Температура эксплуатации 0°C to +60°C (+32°F to +140°F)
Влажность 10% - 95% относительная влажность, без конденсата
Размер 170 x 170 mm

Помимо MANO560, у компании Axiomtek есть решение, ориентированное на еще более компактные тонкие клиенты и системы в специфических корпусах – MANO561. Плата практически идентична по техническим характеристикам и внутренним портам расширения с MANO560, но обладает другой схемой электропитания и толщиной задней планки. Если для MANO560 необходим стандартный компьютерный блок питания с тремя линиями различного вольтажа (3.3, 5, 12 Вольт), подключаемый через 24-pin и 4-pin коннекторы, для MANO561 достаточно на выбор: 1 4-pin коннектора с напряжением 12-24 Вольта, либо DC JACK с таким же плавающим питанием. Значит, можно использовать стандартный внешний адаптер питания, а плату разместить в ультракомпактном корпусе, например, ECM550 с габаритами всего 204.6 x 205 x 45 мм. В комплекте с платой MANO561 идут две задние планки: стандартная, для установки в обычные стоечные и настольно-настенные корпуса, и тонкая, которая используется для специфических компактных корпусов.

MANO560 и MANO561: компактные материнские платы от Axiomtek

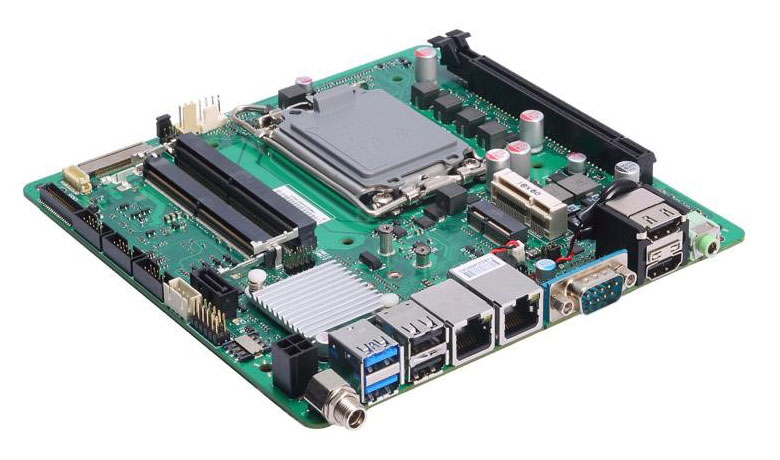

Рис 2. MANO561. Внешний вид

MANO560 и MANO561: компактные материнские платы от Axiomtek
Рис 3. MANO560 I/O board

MANO560 и MANO561: компактные материнские платы от Axiomtek
Рис 4. MANO561 I/O board

Таблица 2. Сравнение слотов расширения на задних планках MANO56x

MANO560 MANO561
1 USB 3.2 GEN1 Stack Port DC Jack Power Connector
2 VGA Connector USB 3.2 GEN1 Stack Port
3 HDMI1.4 Connector USB 2 Stack Port
4 DisplayPort1.3 Connector LAN1(RJ-45) Connector
5 COM1 and COM2 D-Sub Connector LAN2(RJ-45) Connector
6 LAN1(RJ-45) and USB 2.0 Connector COM1 D-Sub Connector
7 LAN2(RJ-45) and USB 2.0 Connector HDMI1.4 Connector
8 Audio Jack Audio Jack

MANO560 и MANO561: компактные материнские платы от Axiomtek

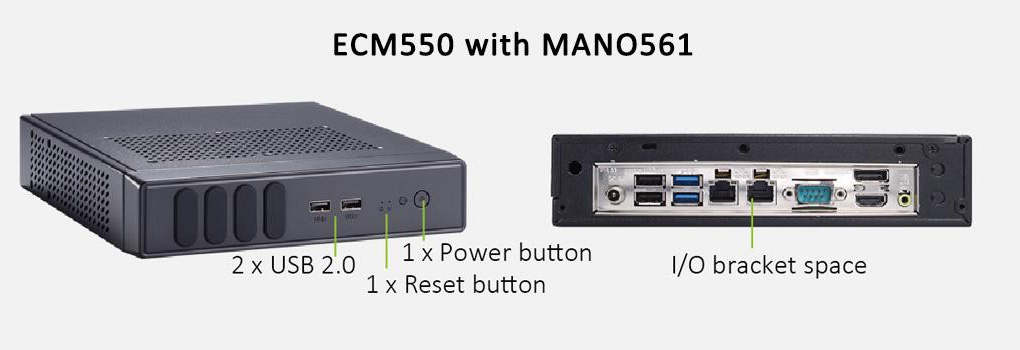

Рис. 5 Компактный корпус ECM550 с установленной платой MANO561

Подводя итоги, отметим, что платы MANO560 и MANO561 отлично подойдут для компактного, но мощного решения, способного реализовать все преимущества новой гибридной топологии процессоров от Intel.
