Одноплатные компьютеры IEI на базе Alder Lake-P и Alder Lake-N

Новость 630 Май’2024

Одноплатные компьютеры IEI на базе Alder Lake-P и Alder Lake-N

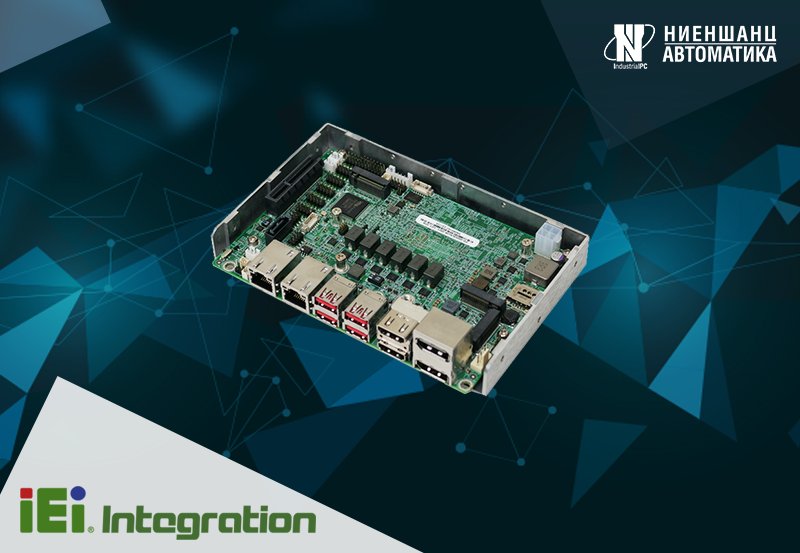

Производитель компьютерных решений для промышленности – IEI Integration анонсировал новинки в категории одноплатных компьютеров 3.5” на базе производительных процессоров семейства Alder Lake-P и энергоэффективных Alder Lake-N. Одноплатные компьютеры адаптированы для применения в различных отраслях промышленности: робототехника, бортовые системы, станкостроение и многое другое. Они могут эксплуатироваться как в герметичных системах, так и в системах с естественной или принудительной конвекцией.

Одноплатные компьютеры IEI на базе Alder Lake-P и Alder Lake-N

В модельном ряде новых одноплатников Wafer предусмотрены модификации:

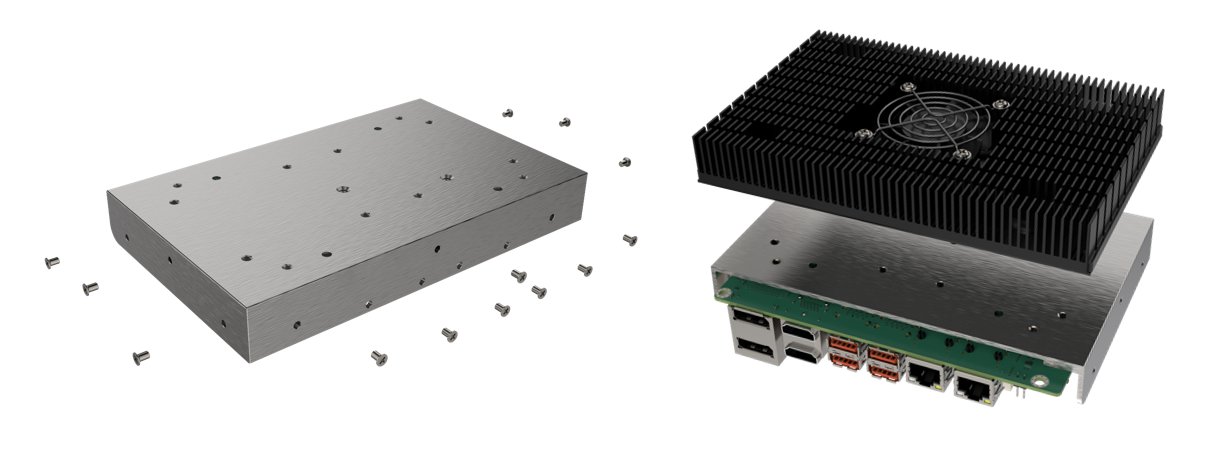

В комплекте со всеми модификациями по умолчанию идёт теплоотводящая (монтажная) пластина, на которой предусмотрены крепёжные отверстия на плоскую поверхность. Каждый может сам выбрать оптимальный способ применения, для этого необходимо найти плоскую поверхность (корпус конечного изделия) с достаточной теплопроводностью и площадью рассеивания. В данном варианте одноплатные компьютеры могут эксплуатироваться в герметичных системах, где тепло отводится на корпус изделия посредством теплоотводящей (монтажной) пластины.

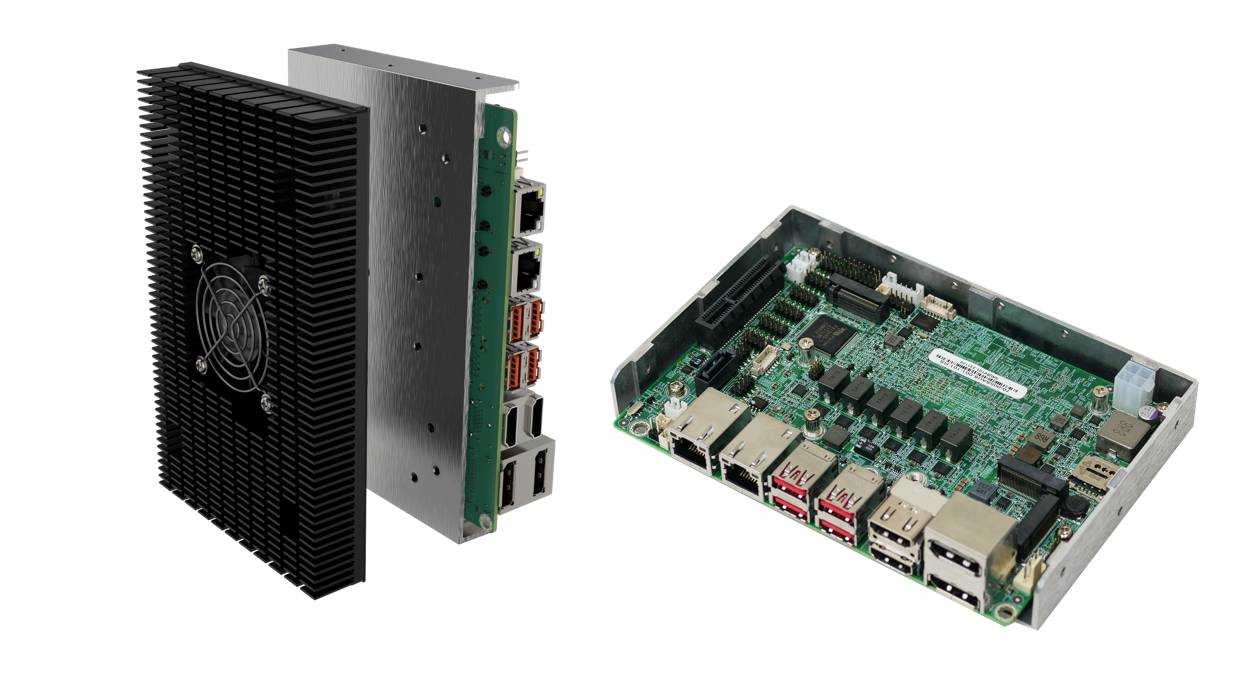

Кроме того, опционально доступен ребристый радиатор:

  • CM-WAFER-WOF (без кулера)
  • CM-WAFER-WF  (с кулером, рекомендован при эксплуатации в условиях слабой конвекции)

В данном варианте одноплатные компьютеры подразумевают использование там, где нет возможности вывести тепло на корпус изделия. Этот вариант в большинстве случаев используется в системах, где есть приток свежего воздуха в виде естественной или принудительной конвекции.

Одноплатные компьютеры IEI на базе Alder Lake-P и Alder Lake-N

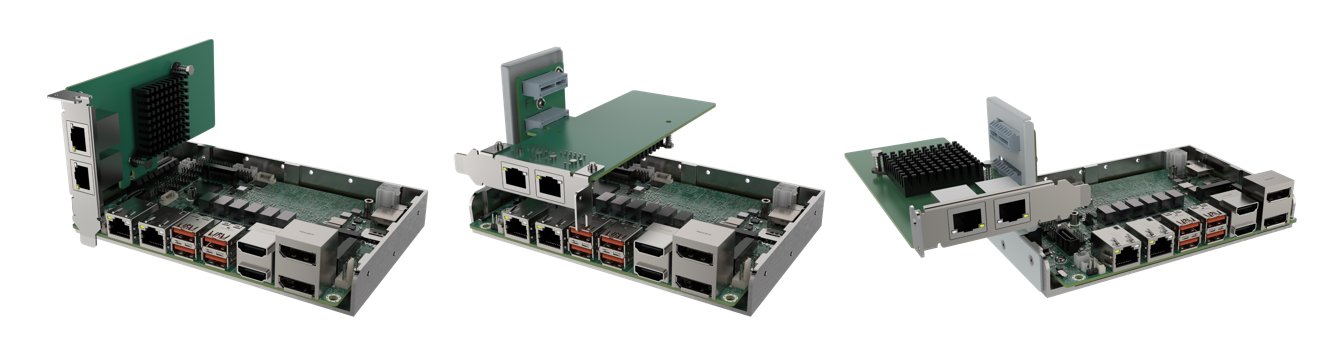

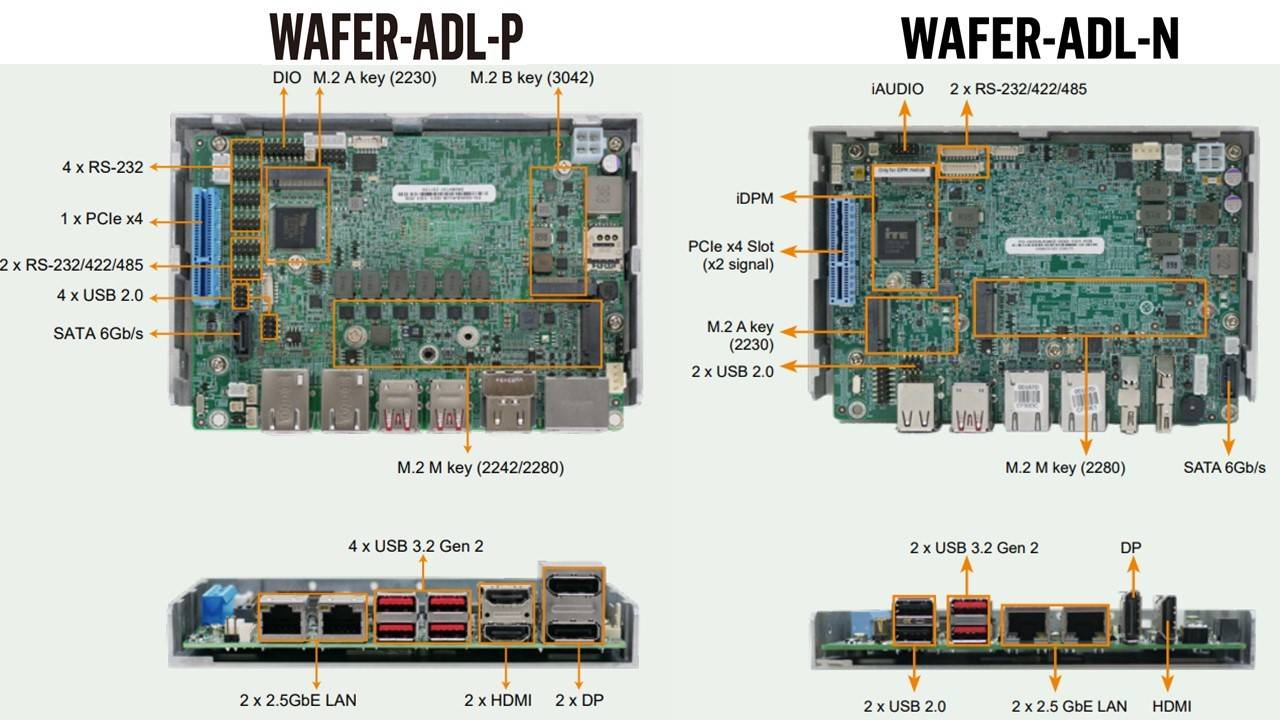

Помимо внешних и внутренних интерфейсных разъёмов, в одноплатных компьютерах Wafer нового поколения предусмотрена возможность расширения посредством универсальных слотов M.2 и PCIe, а также специализированного iDPM, что даёт практически неограниченные возможности расширения функционала:

Одноплатные компьютеры IEI на базе Alder Lake-P и Alder Lake-N

Технические характеристики

Модель WAFER-ADL-N WAFER-ADL-P
SoC Процессор Intel® Alder Lake-N N97 SoC
Процессор Intel® Alder Lake-N N200 SoC
Процессор Intel® mobile Alder Lake-P SoC
BIOS AMI UEFI BIOS AMI UEFI BIOS
Память 2 x LPDDR5, установлено 8Гб (макс. до 16Гб) 4 x LPDDR, установлено  8Гб (макс. до 32Гб)
Графика Intel® Gen 12 UHD Graphics Intel® UHD Graphics для Celeron® 7305 и Core i3-1215U
Intel® Xe Graphics архитектура Core i5-1235U и Core i7-1255U
Display Output 3 независимых дисплея
1 x HDMI 2.0 (до 4096x2160 @ 30Гц
1 x DP 1.4a (до 4096x2160 @ 60Гц)
1 x IEI iDPM 3040 слот (только для модулей IEI eDP/LVDS/VGA)
4 независимых дисплея
2 x HDMI 1.4a (4K@30Гц)
2 x DP 1.4a (4K@60Гц)
Ethernet 2 x Intel® I225-V/I226-V 2.5 GbE LAN 2 x Intel® I225V/I226V 2.5GbE контроллер (Colay с 225-LM/I226-LM)
Внешние порты ввода-вывода 2 x USB 3.2 Gen 2
2 x USB 2.0
4 x USB 3.2 Gen2 x1(10Гб/с)
Внутренние порты ввода-вывода 1 порт SATA 6 Гбит/с с разъемом питания SATA 5V
2 x USB 2.0 (2x4 контакта, P=2.0)
2 x RS-232/422/485 (1x9 контактов, P=1.25)
1 x SATA 6Гб/с 4 x USB 2.0 (2x4 контактов, P=2.0)
2 x RS-232/422/485 (2 x 5 контактов, P=2.0)
4 x RS-232 (2 x 5 контактов, P=2.0)
SMBus/ I2C 1 x I2C (1x4 контакта, P=2.0) 1 x I²C (1x4 контакта) 1 x SMBus (1x4 контакта)
TPM Поддержка Intel PTT 1 x SMBus (1x4 контакта)
Аудио Поддержка IEI AC-KIT-888 (2x5 контактов) 1 x iAUDIO, поддержка IEI AC-KIT-888S Аудиомодуль (2 x 5 контактов)
Передняя панель 1 x Power LED & HDD LED (1x6 контактов)
1 x Power button (1x2 контакта)
1 x Reset button (1x2 контакта)
1 x Front Panel Power LED&HDD LED(1x6 контактав)
Power Button (1 x 2 контакта), Reset Button (1 x 2 контакта)
LAN LED 2 x LAN LED (1x2 контакта)
Слоты расширения 1 x M.2 A Key 2230 (PCIe Gen3 x1 & USB 2.0)
1 x M.2 M Key 2280 (PCIe Gen3 x1)
1 x PCIe Gen3 x4 Slot (x2 signal)
1 x M.2 A Key 2230 for WIFI & BT (PCIe Gen3 x 1 & USB 2.0)
1 x M.2 M Key 2242/80 (PCIe Gen3 x4)
1 x M.2 B Key 3042 (PCIe x2 & USB 2.0)
1 x On-board SIM card socket (hinge type) for M.2 B key
1 x PCIe Gen3 x4 (x4 & x2+x2)
Цифровой ввод-вывод 1 x 12-битный цифровой ввод-вывод (2x7 контактов) 1 x 12-битный цифровой ввод-вывод (2x7 контактов)
TPM   Intel® PTT
Разъем вентилятора 1 разъем системного вентилятора (1x4 контакта) 1 разъем системного вентилятора (1x4 контакта)
Источник питания 12 В постоянного тока (режим AT/ ATX) 12 В постоянного тока (режим AT/ ATX)
Сторожевой таймер Программируемая поддержка от 1 до 255 сек. Сброс систем Программируемая поддержка от 1 до 255 сек. Сброс систем
Потребляемая мощность 12V@3.21A (Процессор Intel® N97 с 8 Гб оперативной памяти LPDDR5 частотой 4800 МГц, макс. загрузка, режим EuP отключен)
12V@2.67A (Процессор Intel® N200 с 8 Гб оперативной памяти LPDDR5 частотой 4800 МГц, макс. загрузка, режим EuP отключен)
12V@2.83A (12th Gen Intel® Core™ i7-1265UE CPU с 8 Гб оперативной памяти LPDDR4 и частотой 3200  МГц LPDDR4 режим EuP включен
Рабочая температура -10°C ~ 65°C -10°C ~ 65°C
Температура хранения -20°C ~ 70°C -30°C ~ 70°C
Рабочая влажность 5% ~95%, без образования конденсата 5% ~95%, без образования конденсата
Размеры 146мм x 102мм 146мм x 102мм
Вес GW:850г / NW:350г GW:850г / NW:350г
Охлаждение Безвентиляторное
Сертификаты Соответствует CE/FCC Соответствует CE/FCC
