ROM-7720 – новый Qseven процессорный модуль Advantech

Новость 1978 Август’2019

Компания Advantech подготовила к выпуску промышленный процессорный модуль ROM-7720 стандарта Qseven ревизии 2.1. для работы со сложными мультимедийными и графическими приложениями.

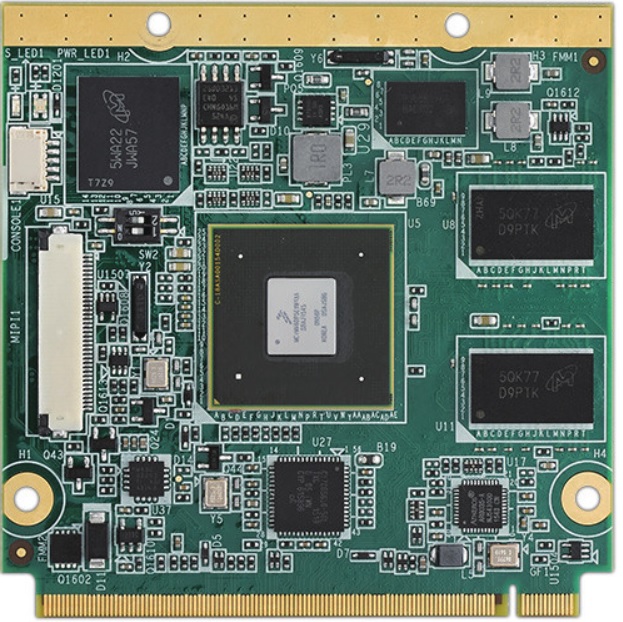

промышленный процессорный модуль ROM-7720

Модуль оснащен 8-ядерным процессором i.MX8 QuadMax производства NXP с тактовой частотой 1,6GHz. 8 ядер процессора включают группу из 6 ядер Cortex-A (Application Processors) для приложений, требующих высокой производительности (с ОС Linux, Android и подобными им ОС) и группу из 2 ядер Cortex-M (Embedded Processors) для приложений, работающих в среде встраиваемых систем.

Состав процессорных ядер:

  • 2 ядра ARM Cortex-A72 на базе RISC 64 bit микроархитектуры ARMv8-A;
  • 4 ядра ARM Cortex-A53 на базе RISC 64 bit микроархитектуры ARMv8-A;
  • 2 ядра ARM Cortex-M4F, (с набором DSP инструкций и функцией «плавающей запятой») на базе RISC 32 bit микроархитектуры ARMv7E-M.

Работу с графическими приложениями поддерживают 2 GPU Vivante GC7000XSVX (каждое GPU с 32 шейдерными ядрами, тактовой частотой 1 GHz, производительностью 128 GFLOPS).

Промышленный модуль оснащен встроенными:

  • оперативной памятью емкостью 2GB LPDDR4@1600 MHz (опционально 4GB),
  • флэш-памятью 8 GB eMMC для ОС,
  • флэш-памятью 64 MB Quad SPI для программы начальной загрузки.

Предусмотрена возможность работы по каналу Ethernet 1 x 10/100/1000 Mbps (интерфейс RGMII).

Схемы «часы реального времени» и «сторожевой таймер» входят в состав модуля.

Стандарт Qseven определяет тип разъема: модуль ROM-7720 оснащен 230-контактным коннектором MXM. Через разъем MXM осуществляется питание модуля и ввод\вывод сигналов интерфейсов:

  • 2x PCIe;
  • 1x SATA III;
  • 1x GbE;
  • 3x USB 3.0, 1x USB OTG;
  • 1x I2S; 1x SDIO; 2x UART (4-проводная);
  • 1x SPI, 1x CAN, 8x GPIO, 2x I2C;
  • 2x управление вентилятором (PWM).

Кроме MXM коннектора на модуле расположен разъем для ввода\вывода сигналов интерфейсов 1x UART, 1х MIPI-CSI (4 линии) и 1х MIPI-CSI (2 линии).

Интерфейс MIPI-CSI обеспечивает взаимодействие между процессором и периферийными компонентами (сенсоры, камеры, интерфейсы ввода, дисплеи и т.д.). Данные изображения передаются последовательно по отдельным линиям передачи сигналов. Максимальная пропускная способность зависит от количества этих линий (соответственно 2 и 4 линии на модуле ROM-7720).

Стандарт MIPI CSI предполагает разработку компактных систем, в которых можно применять плоский гибкий кабель для соединения плат между собой. Такое решение позволяет инженеру разработать систему в условиях дефицита пространства.

При использовании интерфейса MIPI CSI данные изображения передаются непосредственно от модуля камеры или сенсора на процессор. Это устраняет необходимость промежуточной обработки или преобразования данных. Именно благодаря этой особенности стала возможной разработка встраиваемых систем с низким ресурсопотреблением.

Наличие интерфейса MIPI-CSI является особенностью модуля ROM-7720.

Применение ROM-7720 предполагается в среде WISE-PaaS/DeviceOn -  программного обеспечения для «Интернета вещей (IoT)». Работа в среде WISE-PaaS/DeviceOn обеспечивает дистанционное управление платой: обработку данных, визуализацию статуса, включение\выключение, сигнализацию о нештатных ситуациях.

Стандарт Qseven определяет величину энергопотребления модуля, не превышающую 12 W. Напряжение питания платы 5 V.

Модуль ROM-7720 готовится к выпуску в 2-х вариантах, с разными рабочими температурными диапазонами: 0°~60° C и -40°~85° C.

Промышленные платы будут доступны для заказа в 4 квартале 2019г.
Ориентировочные цены на единичные количества (с НДС, в России):

Партномер Рабочий температурный диапазон Цена
ROM-7720CO-QFA1E 0 ~ 60°C 461,90 USD
ROM-7720WO-QFA1E -40~85°C По отдельному запросу
,

Получить более подробную техническую консультацию и приобрести продукцию Advantech в России можно у официального партнера Advantech – компании «Ниеншанц-Автоматика»
