Продление жизни промышленных решений с новой линейкой встраиваемых плат от ICOP

Расширение продуктовой линейки и появление все новых аппаратных технологий в сфере промышленных компьютеров позволяет значительно повысить вычислительные мощности и обеспечить поддержку новейших программных достижений IT, AI, IIoT и многих других. К сожалению, у этого есть и негативная сторона: большое количество производителей сокращает время поддержки своих продуктов, уже зарекомендовавших себя у пользователей. При этом перенос уже готовых решений, разработанных под конкретные конфигурации и операционные системы, может стоить значительных материальных и временных затрат. Это же касается и поддержки различных системных интерфейсов, которые, по современным меркам, считаются устаревшими. Учитывая все эти факты, выход целой линейки новых процессорных плат ICOP на базе процессора Vortex86DX3, - отличная новость.

Vortex86DX3

Процессор Vortex86DX3 обладает широкой поддержкой операционных систем семейств Windows и Linux. Лишь часть из них представлена в Таблице 1. Помимо этого, чип обладает возможностью работы с практически всеми известными RTOS (операционными системами реального времени), такими как QNX, LynxOS и VxWorks. Встроенная графика процессора позволяет работать с двумя независимыми дисплеями в HD разрешении.

Таблица 1. Поддержка ОС на Vortex86DX3

*Поддержку конкретных номерных версий систем следует уточнять на сайте производителя.

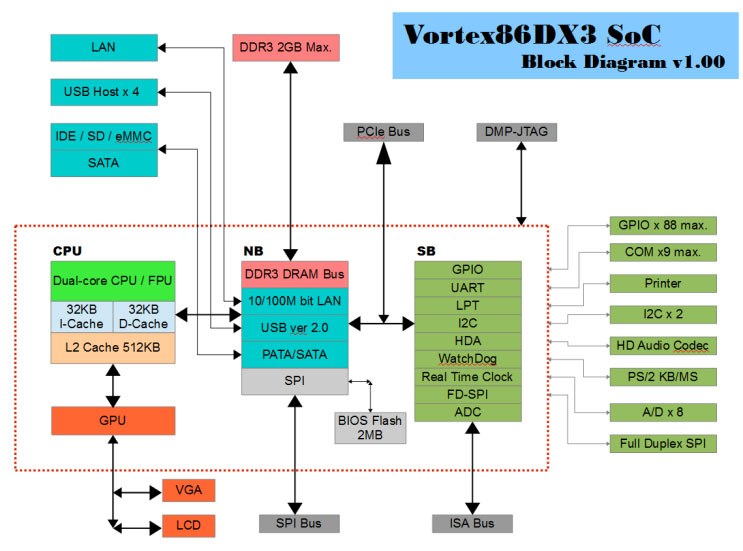

Процессор имеет 64-Кбайт кэш 1 уровня и 512-Кбайт кэш 2 уровня, поддерживает PCIe, DDR3, ROM контроллер, ISA, I2C, SPI, IPC, стандарт Fast Ethernet, FIFO UART, USB2.0 Host и контроллер IDE/SATA. Все это реализуется в рамках SOC (system-on-a-chip) системы. Его блок схема представлена на рисунке.

Более подробно с технической документацией и списком поддержки различных версий операционных систем можно ознакомиться на сайте производителя.

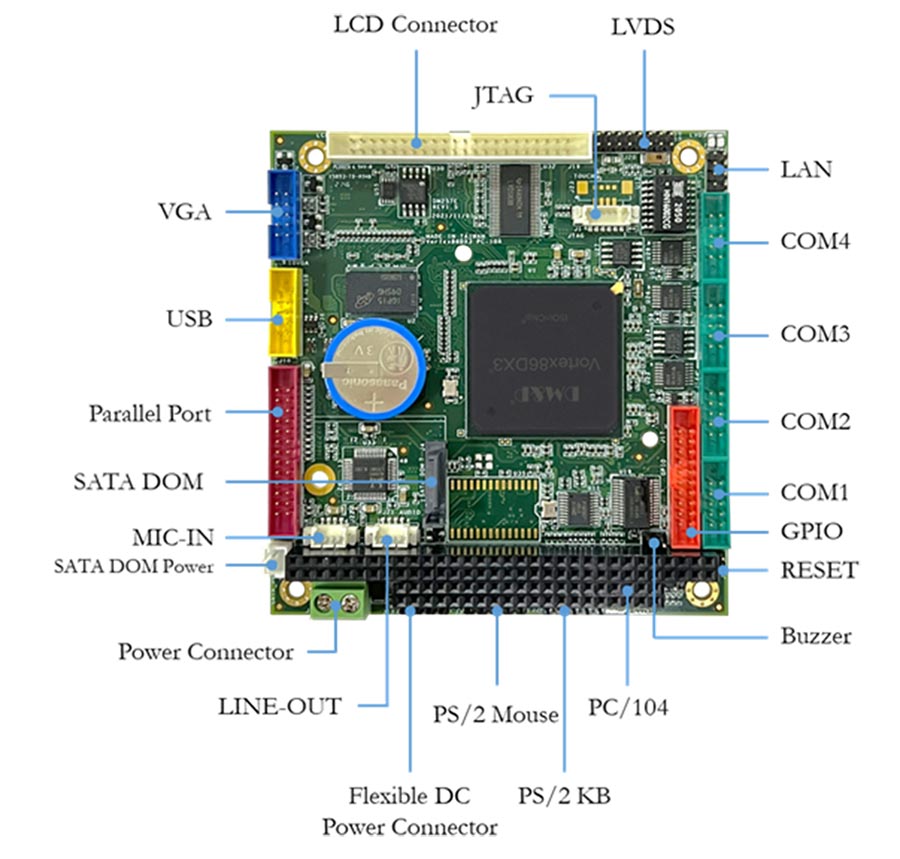

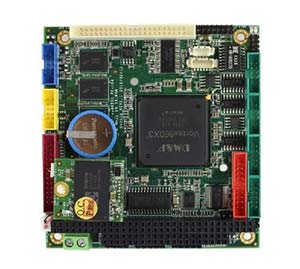

VDX3-6754

VDX3-6754 плата выполнена в рамках формата PC/104, который широко используется в специальных системах, где особые требования предъявляются к механической прочности, надежности, режимам эксплуатации, и обладает солидным набором интерфейсов ввода/вывода. Можно отметить:

• 2 порта RS-232 с двойной изоляцией от перенапряжения в 2.5 кВ по сигнальной линии и линии питания.
• Порт RS-485 с электростатической защитой до 15 кВ.
• Расширенный температурный диапазон - от -20 до +75°С (опционально от -40 до +85°С).
• Впаянная DRAM память для еще большей прочности и виброзащищенности платы.
• Поддержка двух независимых дисплеев через интерфейсы VGA и LVDS c предельным разрешением 1920х1080 на чистоте 60 Гц через 24-битный LVDS.
• Поддержка DOS, Windows CE (6.0, 7.0), Windows 7, WES7, Windows XP Professional, Windows Embedded Standard (XPe), POS Ready (WePOS), Embedded Linux, X-Linux, QNX (BSP), VxWorks (BSP), FreeBSD.

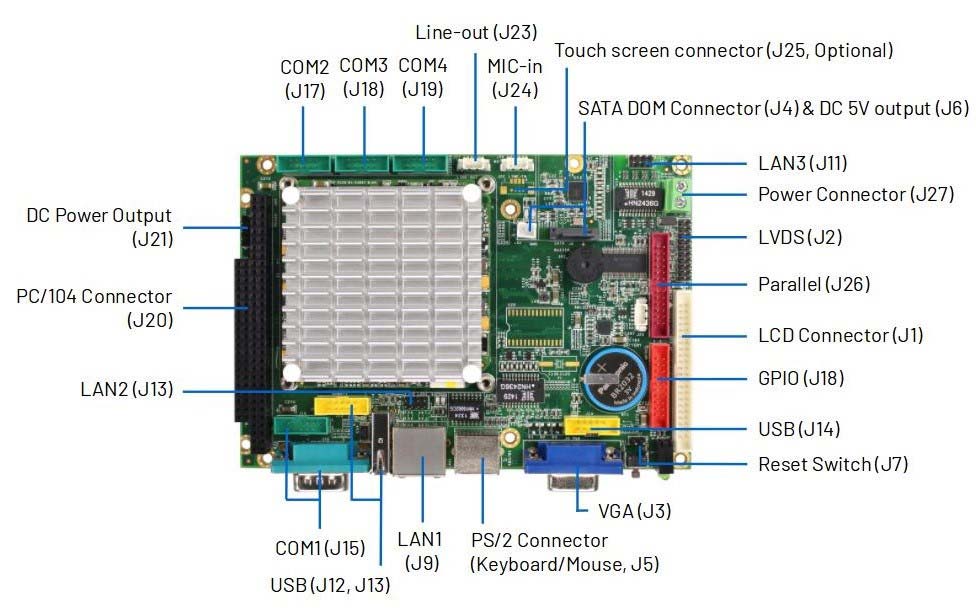

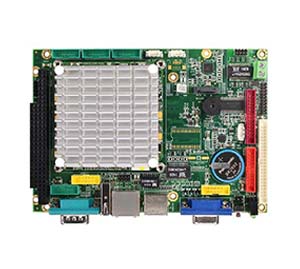

VDX3-6726/6724

Для форм-фактора 3.5, широко используемого во встраиваемых системах, ICOP представляет плату VDX3-6726. Этот миниатюрный (102 x 146 мм) модуль предназначен для замены устаревших аналогов на базе процессора AMD LX800 и отличается меньшим энергопотреблением, более высокой производительностью и экономичностью. Кроме того, платы серии VDX3-6726 разработаны как сменные модули с обратной совместимостью для поддержки старых версий программного обеспечения. Это, в свою очередь, помогает продлить жизненный цикл существующих программных продуктов без необходимости масштабных переделок.

VDX3-6726 подходит для широкого спектра приложений, таких как сбор данных, промышленная автоматизация, управление процессами, автомобильные контроллеры, AVL, интеллектуальное оборудование для управления транспортными средствами, медицинское оборудование, человеко-машинные интерфейсы, робототехника, механическое управление и т.д. В продуктовой линейке ICOP есть плата VDX3-6724, схожая с 6726 по периферийным интерфейсам, но обладающая расширенным температурным диапазоном - от -40 до +85°С и шиной ISA для подключения специальной периферии или платы носителя. Ниже представлена сводная Таблица 2 для сравнения плат на базе процессора Vortex86DX3.

Таблица 2. Сравнительные характеристики плат на Vortex86DX3

VDX3-6754	VDX3-6726	VDX3-6724
Процессор: DM&P SoC Vortex86DX3- 1GHz
Оперативная память: 1GB / 2GB DDR3
4S / 2U / VGA / LCD / LVDS / LAN / LPT / Audio / 16GPIO / SATA	4S / 4U / VGA / LCD / LVDS / 2GLAN / LAN / PWM / Audio / 16GPIO	4S/4U/VGA/LCD/LVDS/GLAN/LAN/LPT/Audio/16GPIO/SATA/CF
Температура эксплуатации: -20 ~ +70°C / -40 ~ +85°C (Опция)	Температура эксплуатации: -20 ~ +70°C	Температура эксплуатации: -20 ~ +70°C / -40 ~ +85°C (Опция)
	Впаян: 4MB SPI Flash Disk	Опционально: CF socket / Touch Controller / CH375 DOS USB
	PC/104 коннектор на плате

В заключение стоит отметить, что компания ICOP использует процессор Vortex86DX3 и более младшие модели не только в качестве основы миниатюрных встраиваемых плат, но и широко применяет их в рамках полноразмерных mini-ITX решений, SOM-модулей и даже готовых промышленных компьютеров.
