Тестирование безвентиляторного компьютера F65EAC (класс защиты IP65 со всех сторон)

Новость 1525 Сентябрь’2018

Безвентиляторный компьютер с защитой IP65 со всех сторон - Winmate F65EAC

F65EAC представляет собой встраиваемый, компактный, полностью защищенный (класс защиты IP65 со всех сторон) компьютер с пассивной системой охлаждения. Прочный алюминиевый корпус обеспечивает защиту от мелкодисперсной пыли и влаги, а так же устойчивость к коррозии. Так же компьютер оснащен защищенными разъемами M12 для подключения периферии. Столь высокий класс защиты позволяет использовать компьютер в системах промышленной автоматизации и производственных помещениях c повышенной влажностью, на пищевом производстве, а также на транспорте.

Безвентиляторный компьютер с защитой IP65 со всех сторон - Winmate F65EAC

Аппаратная составляющая

Рассматриваемая сегодня модель F65EAC-IH32/M12 разработана на базе процессора Intel Core i5-5200U с тактовой частотой 2.2 ГГц, имеющего встроенный графический адаптер Intel HD Graphics 5500. В компьютер может быть установлено до 16ГБ оперативной памяти DDR3L 1600МГц и SSD-накопитель формата mSATA. В базовой комплектации F65EAC-IH32M12 оснащен 2ГБ оперативной памяти и накопителем mSATA SSD объемом 64ГБ.

Процессор Intel Core i5-5200U 2.2GHz
Оперативная паять 204-pin SO-DIMM DDR3L 1600MHz 2GB (up to 16GB)
Видеоконтроллер Intel HD Graphics 5500
Видеовыход 1 x VGA
Устройство хранения данных 1 x Μini PCIe SSD Default 64GB
Слот расширения 1 x Mini PCIe slot (for 3G or WiFi module)
Порты и разъемы 3 x USB 2.0, 2 x Giga LAN, 1 x RS232
Питание от 9 до 36 VDC
Рабочая температура От 0° до 50°С, модификация с расширенным темп. диапазоном поставляется по запросу
Устойчивость к вибрациям и ударам 5Hz - 500Hz / 1Grms/по 3 осям 15G в течение 11ms
Поддерживаемые ОС Windows 10 IoT, Windows 8.1, Windows 7 Embedded

Комплектация

В комплектацию нашего устройства входит: сам компьютер, диск с драйверами, блок питания с выходным разъемом М12 (рис. 1).

комплектация F65EAC: сам компьютер, диск  с драйверами, блок питания с выходным разъемом М12

Рисунок 1

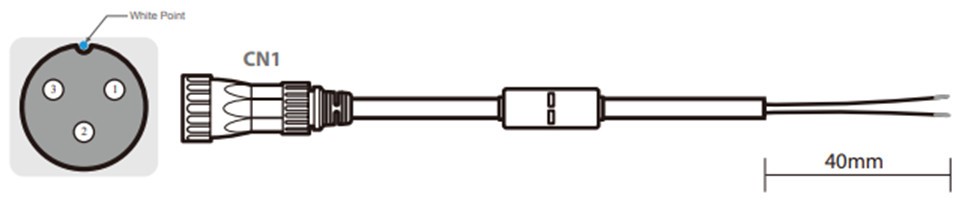

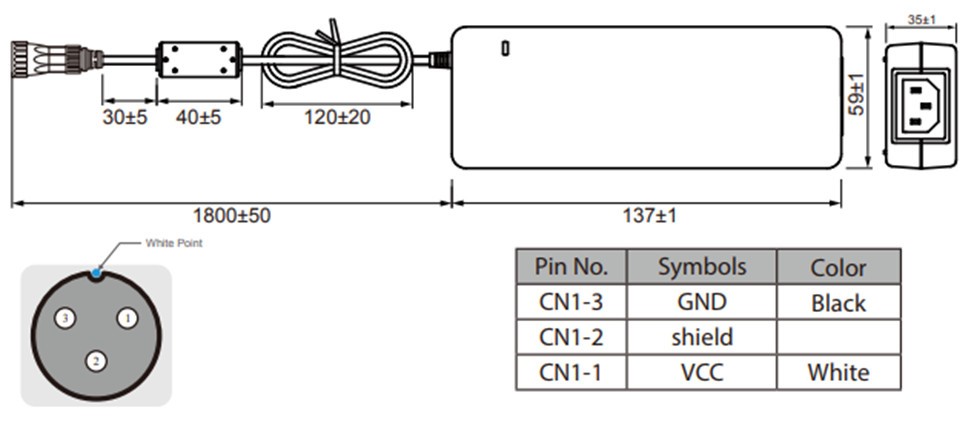

DC-кабель питания с выходным разъемом М12 для подключения к внешнему источнику постоянного тока (рис. 2).

комплектация F65EAC: DC-кабель  питания с выходным разъемом М12

Рисунок 2

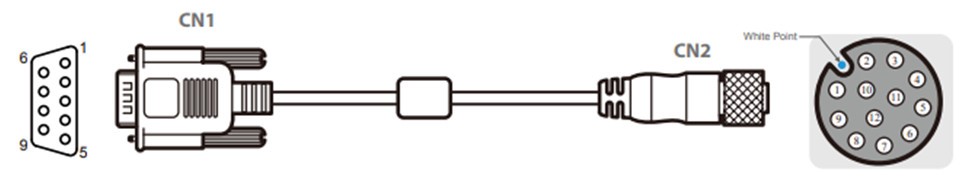

COM-кабель (рис. 3).

комплектация F65EAC: COM-кабель

Рисунок 3

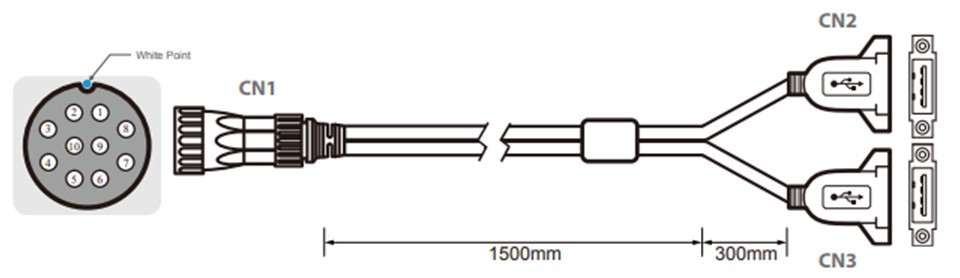

Кабель с 2 выходами USB Type A (рис. 4).

комплектация F65EAC: кабель с 2 выходами USB Type A

Рисунок 4

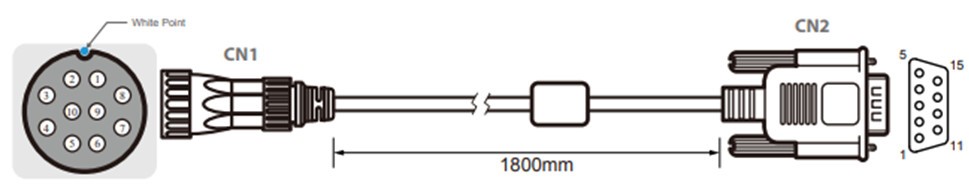

Кабель VGA (рис. 5).

комплектация F65EAC: кабель VGA

Рисунок 5

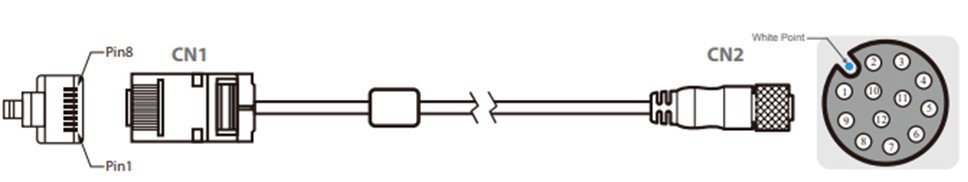

Два LAN-кабеля (рис. 6)

комплектация F65EAC: два LAN-кабеля

Рисунок 6

Конструкция

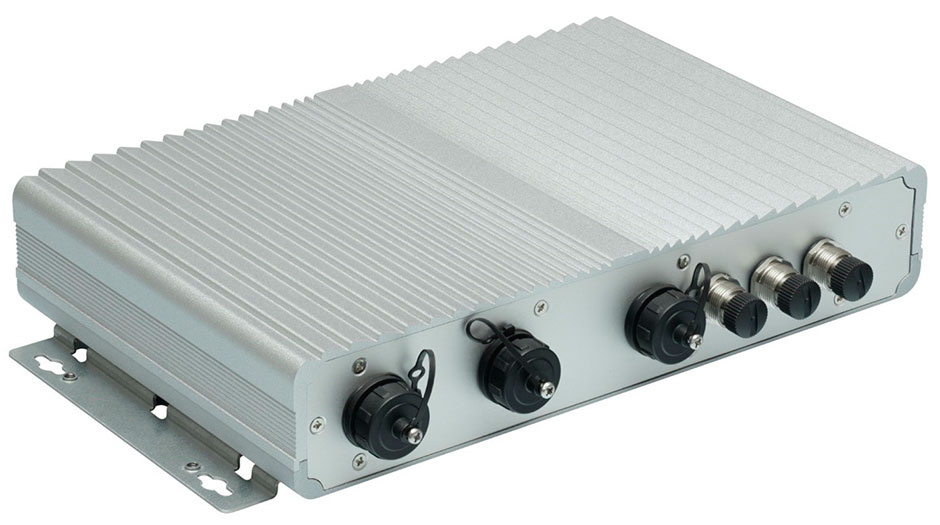

Корпус F65EAC-IH32/M12 выполнен из алюминия, состоит из двух частей с двумя боковыми панелями. Верхняя крышка является радиатором, отводящим тепло от процессора (фото 1).

Корпус F65EAC-IH32/M12

Фото 1

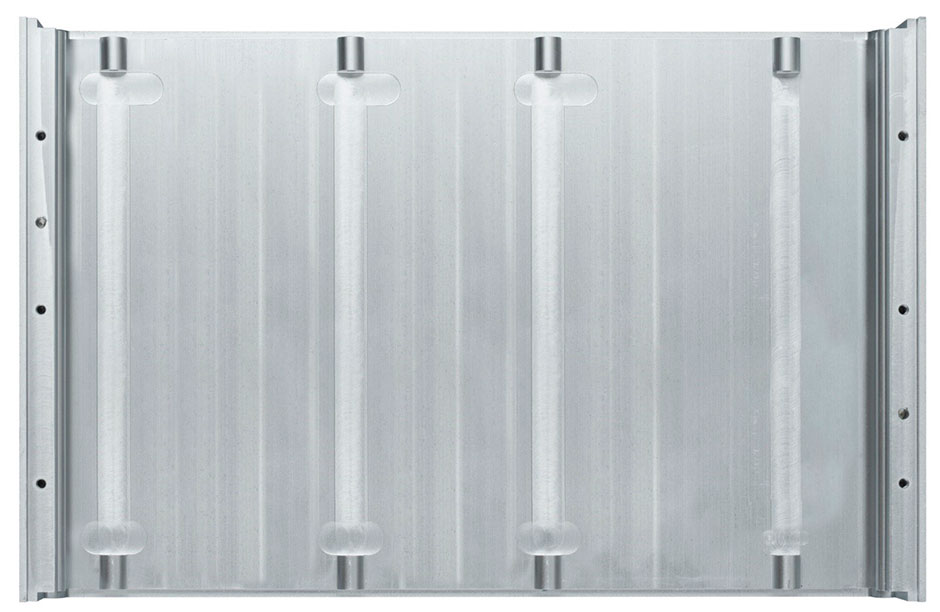

В корпусе установлена материнская плата формата 3.5” IH32 с впаянным процессором Intel Core i5-5200U.  Передача тепла от процессора к верхней крышке корпуса осуществляется посредством тепловых трубок с нанесенным на них термоинтерфейсом (фото 2).

материнская плата

Фото 2

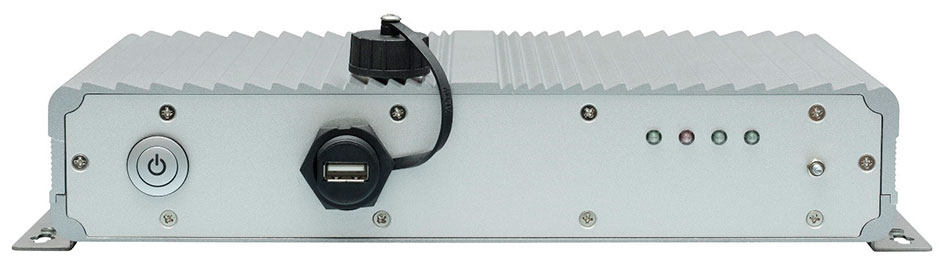

На передней панели компьютера выведен один разъем USB Type A, закрываемый специальной крышкой, кнопка Power, 4 индикатора: Power, HDD, 2 x LAN (фото 3).

передняя  панель F65EAC

Фото 3

На задней панели располагаются следующие разъемы: Power In, VGA, 2 x USB2.0, 2 x LAN, 1 x COM (фото 4).

задняя панель F65EAC

Фото 4

Защита IP65 осуществляется за счет резиновых уплотнителей, установленных по периметру всего корпуса. Что примечательно, данные уплотнители полностью перекрывают все отверстия для крепежных болтов (фото 5).

Защита IP65

Фото 5

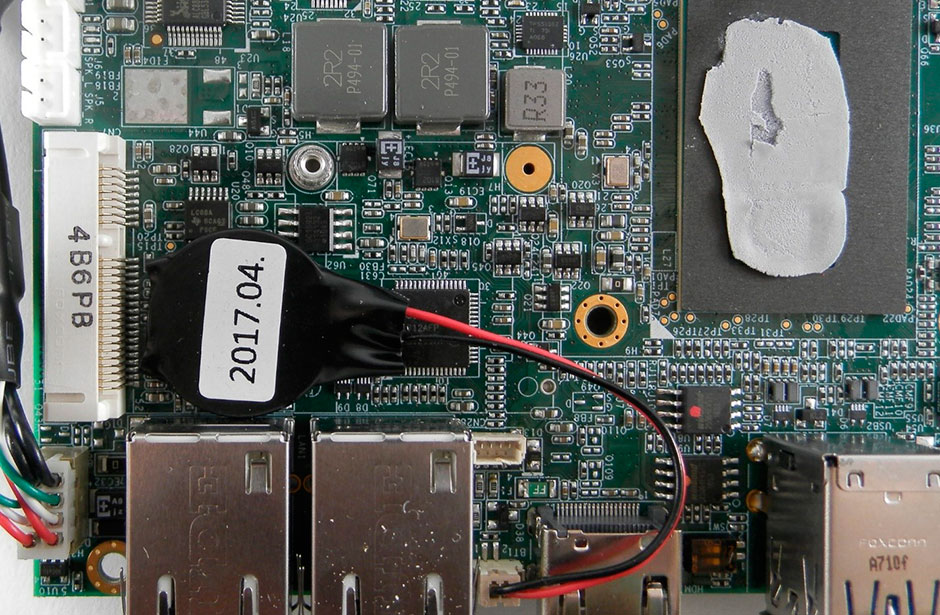

Внутри корпуса, как уже было отмечено, установлена материнская плата, а также блок питания. На процессоре установлена система охлаждения, состоящая из 4х тепловых трубок. Непосредственно под системой охлаждения находится слот Mini PCIe, в который могут быть установлены модули 3G или WiFi, но исключительно половинного размера (фото 6).

блок питания, система охлаждения, слот Mini PCIe

Фото 6

К сожалению, у нашего экземпляра F65EAC-IH32M12 нет возможности установки внешних антенн, таким образом модуль WiFi не установить.

Нужно отметить, что в компьютере не предусмотрена установка обычных накопителей SATA – нет креплений/салазок, нет возможности подключить питание, да и просто физически нет места для них.

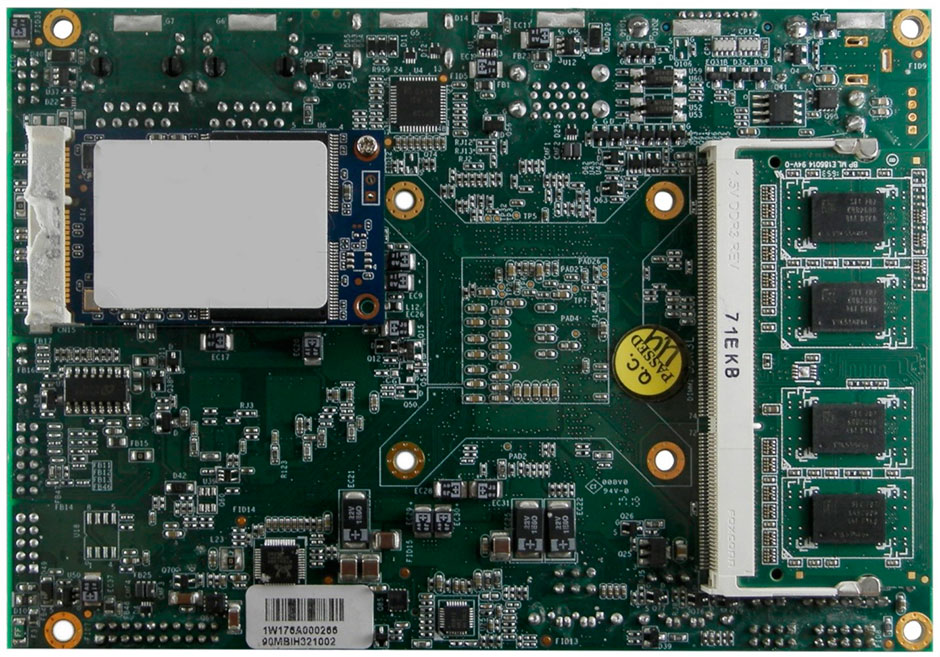

На тыльной стороне платы установлен модуль памяти и SSD-накопитель формата mSATA (фото 7).

модуль памяти и SSD-накопитель формата mSATA

Фото 7

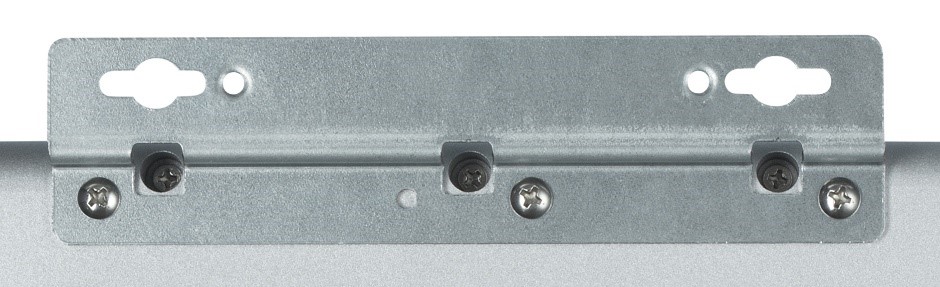

Компьютер оснащен специальными кронштейнами для крепления на стену (фото 8).

Конструкция F65EAC: кронштейн для крепления на стену

Фото 8

Тестирование

Тестирование проводилось под управлением следующих операционных систем: Windows 7 Professional 64bit, Windows 8.1 64bit, Windows 10 Professional 64bit.

Использованные программы: PassMark BurnInTest, Futuremark PCMark 10, AIDA64. В тестовом пакете Futuremark PCMark 10 использовался только один тест – Productivity (запуск офисных приложений).

Тестирование программами BurnInTest и AIDA64 проводилось для проверки стабильности работы ПК, температурного режима и энергопотребления. Время прогона каждого теста - 5-6 часов при температуре окружающей среды 25°С, максимальная температура процессора достигла 87°С, температура корпуса (верхней крышки) - около 65°С. Измерение энергопотребления проводилось путем замера входного напряжения и тока на разъеме питания. При напряжении 12В плата в пике нагрузки потребляла около 5А.

Тестирование программой PCMark 10 - проверка работы ПК в распространенных офисных приложениях.

Тестирование программойFuturemark PCMark 10, Productivity test.

Операционная система Результат теста

Windows 7 Professional 64bit

4622

Windows 8.1 64bit

4198

Windows 10 Professional 64bit

4097

Тестирование программами PassMarkBurnInTest, AIDA64.
Зафиксированы следующие данные по температуре (температура окружающей среды около 25°)

Операционная система Температура процессора Температура радиатора
Windows 7 Professional 64bit 87° Около 65°
Windows 8.1 64bit 83° Около 65°
Windows 10 Professional 64bit 82° Около 65°

Выводы и дополнения

F65EAC представляет собой достаточно редкое на нашем рынке решение – защищенный встраиваемый компьютер с достаточно неплохим быстродействием. Среди нашего ассортимента в настоящий момент нет аналогов с классом защиты IP65. Но при этом, в силу специфики, ПК обладает очень скромными возможностями расширения – нельзя установить жесткий диск большого объема, платы расширения. Более того, в стандартной комплектации F65EAC не работает при отрицательных температурах, что сужает сферу применения компьютера. Следует обратить внимание и на достаточно высокое энергопотребление – до 60Вт в пике нагрузки, среднее потребление – около 45-50Вт.

Тем не менее, как уже упоминалось, производитель готов пойти навстречу пожеланиям заказчиков, расширив рабочий температурный диапазон до -20°, предоставив возможность вывода антенн WiFi, дополнительного COM-порта, интерфейса GPIO, аудио-выходов.

В настоящее время доступна следующая конфигурация компьютера:
F65EAC-IH32/M12 с процессором Intel Core i5-5200U 2.2ГГц, 2ГБ оперативной памяти, 32ГБ mSATA SSD, разъемы М12
