Встраиваемые компьютеры Neousys с теплоотводящей пластиной – идеальное решение для герметичных систем

Новость 1515 Ноябрь’2024

Производитель промышленных компьютерных решений Neousys анонсировал новый форм-фактор встраиваемых компьютеров. Он позволит разработчикам эксплуатировать производительные встраиваемые компьютеры в герметичных системах.

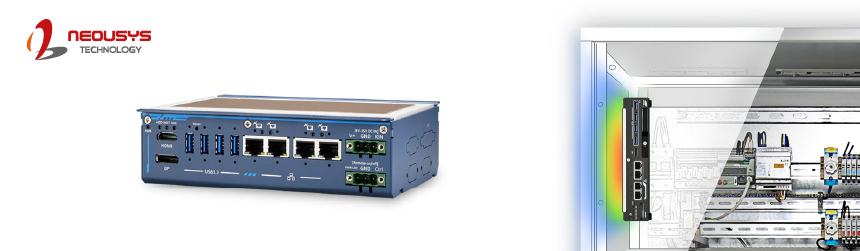

Главной особенностью компьютеров является наличие теплоотводящей (монтажной) пластины, на которой предусмотрены крепёжные отверстия для установки на плоскую поверхность. Посредством этой пластины можно отводить выделяемое тепло на корпус конечного изделия.Пользователь может выбрать оптимальный способ применения в герметичном изделии (шкафу), для этого необходимо найти плоскую поверхность с достаточной теплопроводностью и площадью рассеивания.

При сохранении технических характеристик конструкция встраиваемых компьютеров обеспечивает широкий диапазон рабочих температур и позволяет избежать повышения температуры внутри герметичного шкафа. Этот инновационный дизайн позволяет сделать габариты компьютера более компактными , что делает его идеальным решением для установки в системах АСУТП в условиях ограниченного пространства.

В качестве справки в таблице ниже приведены контрольные температуры при испытаниях встраиваемого компьютера Nuvo-9531-FT с теплоотводящей пластиной при различных сценариях:

Условия теста (режим TDP CPU 35 Вт)	Температура окружающей среды	Температура ЦП	Воздушный поток
Nuvo-9531-FT без установки на плоскую поверхность	25°C	97°C	-
Nuvo-9531-FT смонтированный на стальной пластине (60 х 60 х 0,2 см)	25°C	63°C	0,5 м/с
Nuvo-9531-FT смонтированный на алюминиевой пластине (60 х 60 х 0,2 см)	25°C	54°C	0,5 м/с
Nuvo-9531-FT смонтированный на стальной пластине (60 х 60 х 0,2 см)	60°C	96°C	0,5 м/с
Nuvo-9531-FT смонтированный на алюминиевой пластине (60 х 60 х 0,2 см)	65°C	93°C	0,5 м/с

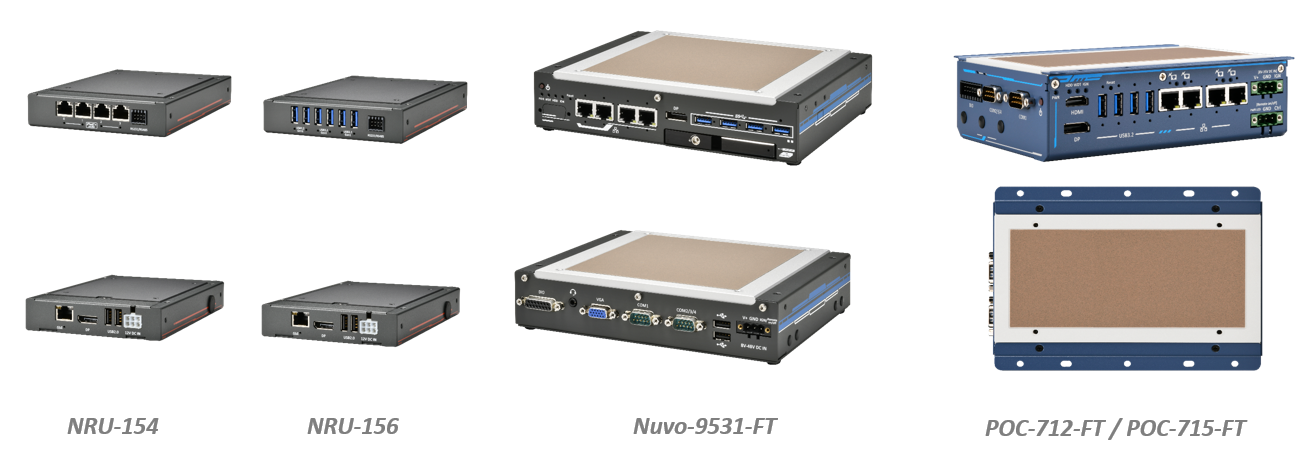

Новый модельный ряд встраиваемых компьютеров с теплоотводящей пластиной включает решения:

POC-712-FT (на базе Intel Atom x7425E);
POC-715-FT (на базе Intel Core i3-N305);
Nuvo-9531-FT (c поддержкой десктопных процессоров 12,13,14-ого поколения Intel Core i9/i7/i5/i3 c TDP 35 Вт/65 Вт)
NRU-154-JON8 (на базе NVIDIA Jetson Orin NX c 8 Гб, 4 x PoE);
NRU-154-JON16 (на базе NVIDIA Jetson Orin NX c 16 Гб, 4 x PoE);
NRU-156-JON8 (на базе NVIDIA Jetson Orin NX c 8 Гб, 6 x USB);
NRU-156-JON16 (на базе NVIDIA Jetson Orin NX c 16 Гб, 6 x USB).

Встраиваемые компьютеры Neousys традиционно выполнены в промышленном дизайне, который предполагает:

Устойчивость к вибрации и ударной нагрузке;
Длительный жизненный цикл (до 10 лет);
Расширенный температурный диапазон (от -25°C до +70°C);
Расширенный диапазон входного напряжения питания (8~38 В DC);
Широкий ассортимент поддерживаемых интерфейсов;
Богатый функционал и расширяемая конструкция;
Возможность работы компьютеров от бортовой сети;
Возможность дистанционного управления компьютерами.

Модули MezIO - широкий функционал, доступный каждому клиенту Neousys

У промышленных встраиваемых компьютеров Neousys предусмотрена возможность установки проприетарных модулей расширения MezIO. С помощью этих модулей расширения можно увеличить количество твердотельных накопителей, а также расширить ассортимент интерфейсов ввода/вывода. Модули MezIO от Neousys имеют надёжное бескабельное соединение и подключаются к плате компьютера в специально отведенный слот. У промышленных ПК предусмотрено интерфейсное окно, через которое можно вывести следующие модули расширения:

MezIO-R10 (1 x 2.5” SATA HDD/SSD);
MezIO-C180-50 (4x RS-232/433/485 + 4x RS-232);
MezIO-V20 (модуль управлением питанием);
MezIO-U4-30 (4 x USB 3.1);
MezIO-D220-50 (8 x DIO).

Благодаря проприетарным модулям MezIO можно создать уникальный компьютер, который возможно адаптировать под ту или иную задачу, позволив усовершенствовать систему без больших затрат на замену оборудования.

Технические характеристики:

	POC-712-FT	POC-715-FT	Nuvo-9531-FT	NRU-154-JON8	NRU-156-JON16
Процессор	Intel® Alder Lake Атом® x7425E процессор (4C/4T, 1,5/3,4 ГГц, TDP 12 Вт)	Intel® Alder Lake Core® i3-N305 процессор (8C/8T, 1,8/3,8 ГГц, TDP 15 Вт)	Поддержка процессоров Intel® Core™ 12,13,14-го поколения (сокет LGA 1700, TDP 65/35 Вт)	NVIDIA® Jetson Orin™ NX (SoM) включая графический процессор Ampere и процессор ARM Cortex
Память	До 16 ГБ DDR5-4800 SDRAM (один разъем SODIMM)		До 32 ГБ памяти DDR4 3200 SDRAM (один слот SODIMM)	8 ГБ или 16 ГБ LPDDR5 @ 3200 МГц на SoM
Хранилище	1 слот M.2 2280 M (PCIe Gen3 x1) для SSD-накопителя NVMe (поддерживает сигнал SATA)		1 корзина 2.5” SATA с возможностью горячей замены для 7-мм жестких дисков или твердотельных накопителей 1 разъем M.2 2280 M (PCIe Gen4 x4) для твердотельного накопителя NVMe	1 слот M.2 2242 (128 Гб NVMe)
Интерфейсы ввода/вывода	4 порта Ethernet Gb от Intel® I350-АМ4 (с PoE) 1 DP++, поддержка разрешения 4096 x 2160 1 HDMI1.4b, поддержка разрешения 3840 x 2160, 30 Гц 1 программируемый порт RS-232/422/485 (COM1) 3 порта RS-232 (COM2/3/4) или 1 порт RS-422/485 (COM2) 4 порта USB 3.2 Gen 2 4-CH изолированный DI и 4-CH изолированный DO		4 порта Ethernet 2,5GBASE-T от Intel® Контроллеры I226-IT GbE (c PoE - опция) 4 порта USB 3.2 Gen 1 (5 Гбит/с) 2 порта USB 2.0 1 выход VGA с поддержкой разрешения 1920 x 1200 1x DisplayPort, поддерживающий разрешение 4096 x 2304 1 программируемый порт RS-232/422/485 (COM1) 3 порта RS-232 (COM2/3/4) или 1 порт RS-422/485 (COM2) 1 разъем 3,5 мм для микрофонного входа и выхода на динамик 4-CH изолированный DI и 4-CH изолированный DO	2 порта USB 2.0 Порт 1: Gigabit Ethernet. Порты 2–5: 2,5 порта Gigabit Ethernet от Intel® I225 (с PoE)	2 порта USB 3.2 Gen 2 (10 Гбит/с) 4 порта USB 3.2 Gen 1 (5 Гбит/с) 2 порта USB 2.0 1 Гигабитный Ethernet
				1 порт RS-232 и 1 изолированный порт RS-485 1x DisplayPort, поддерживающий разрешение 3840x2160 при 60 Гц
Слоты расширения	1 полноразмерный разъем mini PCI Express с внутренним разъемом для микро-SIM 1x интерфейс расширения MezIO® для модулей Neousys MezIO®		2 полноразмерных мини-разъема PCI Express с внутренними гнездами для SIM-карты 1 гнездо для ключей M.2 2230 E для модуля WiFi5, WiFi6
Рабочий температурный диапазон	-25°C ~ 60°C		-25°C ~ 60°C	От -25°C до 60°C (режим TDP 20 Вт) безвентиляторная рабочая температура при установке на металлической пластине или шкафу размером 50 х 50 х 0,2 см.
Входное напряжение питания	8 - 35 В DC		8–48 В DC	12 В DC
