Среднеуральский медеплавильный завод
Автоматизированная система оперативно-диспетчерского управления (АСОДУ)

Объект: Среднеуральский медеплавильный завод, г. Ревда, Свердловская область
Заказчик: АО «Среднеуральский медеплавильный завод»
Разработчик: ООО «Прософт-Системы»

АО «Среднеуральский медеплавильный завод» - крупнейшее предприятие на Урале по выплавке меди из первичного сырья, производству из отходящих металлургических газов серной кислоты, которое постоянно наращивает объемы производства, внедряет новые технологии, реализует масштабные производственные, социальные и экологические программы. Было принято решение внедрить на предприятии автоматизированную систему оперативно-диспетчерского управления (АСОДУ) объектами энергетики, коммерческого и технического учета потребления энергоресурсов, которая поможет объединить разнотипное оборудование и различные подсистемы в единый рабочий комплекс и реализовать процесс сбора данных, обработки, хранения и отображения сведений на автоматизированных рабочих местах.

Специалисты компании «Прософт-Системы» спроектировали и разработали подсистему контроля, учета и управления системой электроснабжения. Для организации ТЛВС было выбрано надежное промышленное оборудование производителя Kyland, которое хорошо себя зарекомендовало на российском рынке.

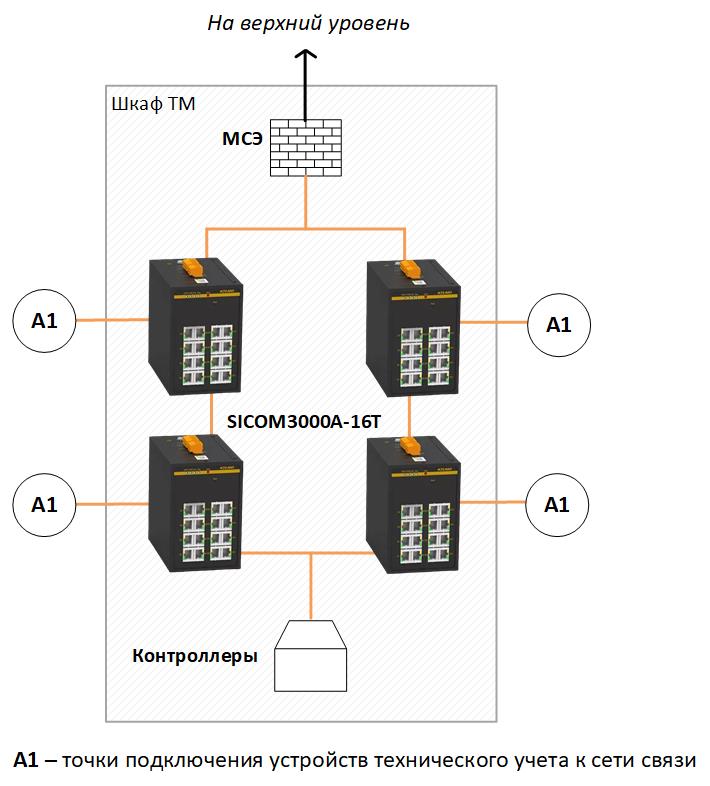

В подсистеме контроля, учета и управления системой электроснабжения подстанции завода в шкафу телемеханики применяются коммутаторы 2 уровня на DIN-рейку SICOM3000A-16T-L2-L2. С их помощью на верхний уровень передаются данные с МП РЗА, которые работают по протоколу МЭК 60870-5-104.

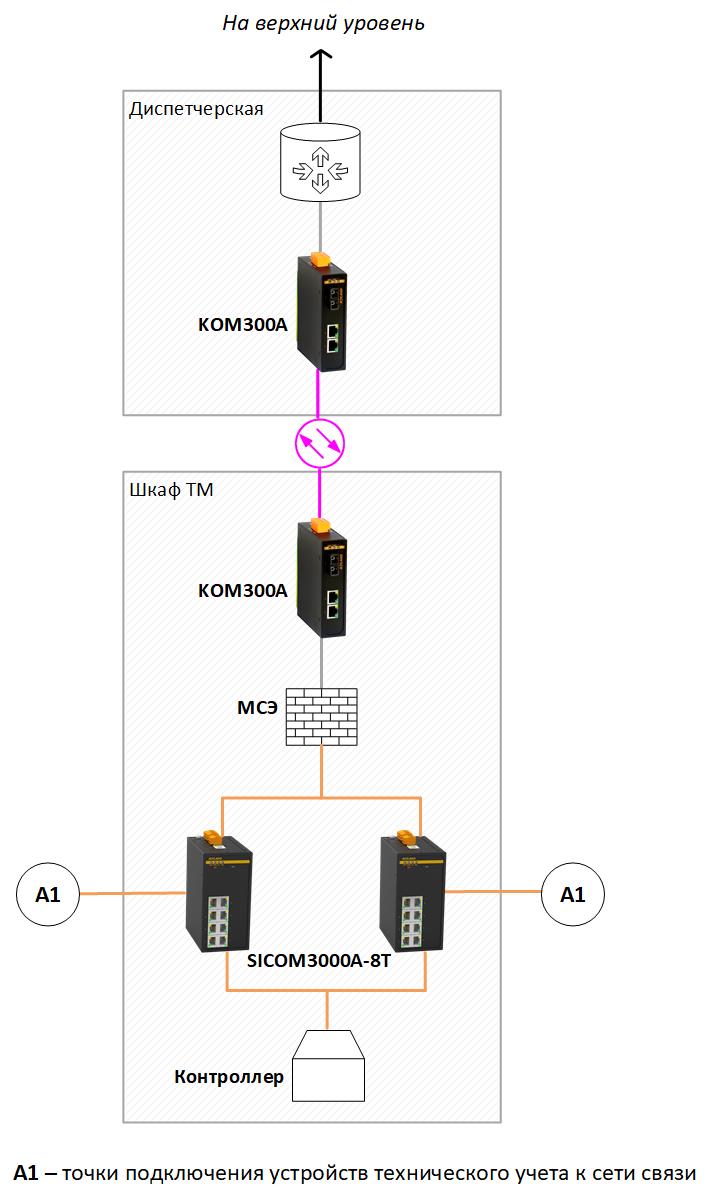

В подсистеме контроля, учета и управления системой электроснабжения ПС №3, ЗРУ-6кВ в шкафу телемеханики установлены управляемые коммутаторы 2 уровня на DIN-рейку SICOM3000A-8T-L5-L5. К ним подключены устройства телемеханики для технического учета. Выход из сети телемеханики в диспетчерскую и во внешние сети ПАО «СУМЗ» осуществляется через Firewall. Оптоволоконный канал связи организован на основе медиаконвертеров «медь-оптика» KOM300A-1SFP2T.

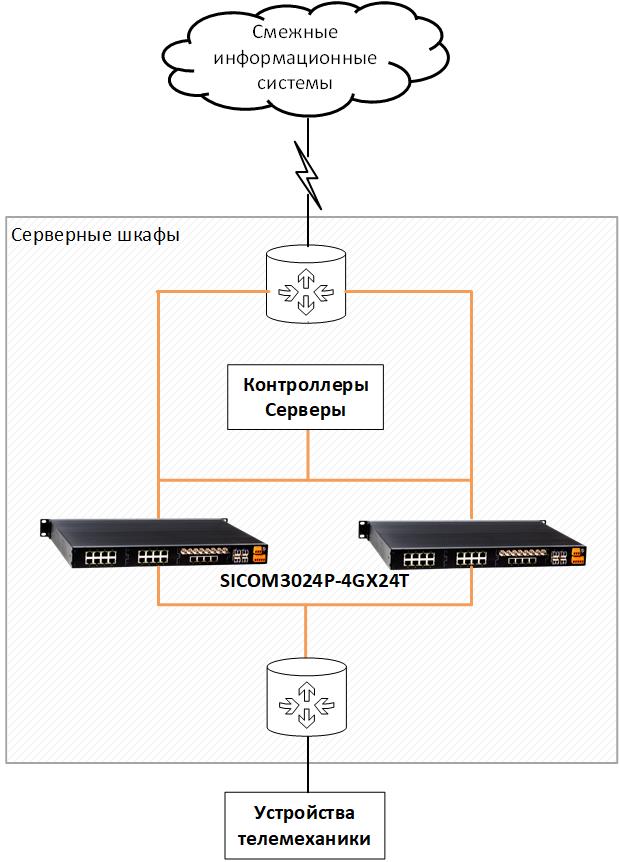

В подсистеме контроля, учета и управления системой электроснабжения центрального диспетчерского управления применяются коммутаторы SICOM3024P-4GX24T-HV-HV, которые установлены в серверных шкафах. Они используются для передачи данных серверов, контроллеров, АРМов, а также устройств систем телемеханики АСОДУ через шлюзы безопасности.

Почему Kyland?

• Промышленные Ethernet-коммутаторы с большим MTBF для построения надежной сети;
• Поддержка стандартизированных и проприетарных протоколов резервирования RSTP, МЭК 62439-6/DRP, DT-Ring с временем восстановления < 20 мс;
• Встроенные функции мониторинга и диагностики устройств;
• Высокий уровень ЭМС, безвентиляторный дизайн, широкий диапазон рабочих температур;
• Соответствие требованиям стандартов МЭК 61850-3 и IEEE1613.

Используемое оборудование Kyland:

SICOM3000A-16T-L2-L2 - Управляемый коммутатор c 16 портами 10/100Base-T(X) (разъем RJ45), два входа питания 24/48 В пост.

SICOM3000A-8T-L5-L5 - Управляемый коммутатор c 8 портами 10/100Base-T(X) (разъем RJ45), два входа питания 12 В пост., 24 В пост.

SICOM3024P-4GX24T-HV-HV - Коммутатор 2 уровня с 4 слотами 1000Base-X SFP, 24 портами 10/100BaseTx (разъем RJ45), два входа питания 110-240 В перем. или 110-220 В пост.

KOM300A-1SFP2T-LV-LV - Медиаконвертер 10/100Base-TX в 100Base-X SFP.

Инженерная компания «Прософт-Системы» является одним из ведущих отечественных разработчиков оборудования и программного обеспечения для создания систем автоматизации в энергетической, нефтегазовой и других отраслях промышленности.
