АИИС КУЭ Торжокского линейно-производственного управления магистральных газопроводов (Россия)

Информация о компании

ООО «АВИАТЭКС» создано в 1991 году сотрудниками Московского авиационного института (МАИ), имеющими большой опыт в создании автоматизированных комплексов исследований и испытаний сложной авиационно-космической техники. Специализация компании «АВИАТЭКС» – системы коммерческого и технического учёта энергоресурсов. В рамках этого направления компанией «АВИАТЭКС» разработаны и внедрены в энергетическую промышленность специализированные измерительно-
вычислительные и управляющие комплексы для контроля и учёта электрической и тепловой энергии на основе открытых информационных технологий и операционных систем реального времени. Область деятельности «АВИАТЭКС» – проектирование, создание, ввод в эксплуатацию и сопровождение систем промышленной и жилищно-бытовой автоматизации.

Описание системы

Компрессорная станция «Торжокская»

Торжокское линейно-производственное управление магистральных газопроводов (ЛПУ МГ) представляет собой комплекс удалённых друг от друга газовых компрессорных станций, на каждой из которых установлены автоматизированные информационно-измерительные системы коммерческого учёта электрической энергии. Компрессорная станция «Торжокская» находится на расстоянии 10 километров от компрессорной станции «КС-20», в здании ЭВС которой расположен Центральный сервер сбора данных Торжокского ЛПУ МГ. Центральный сервер сбора данных получает информацию с объектов энергопотребления по волоконно-оптическим линиям связи, с использованием медиа-конвертеров MOXA IMC-101-S-SC, IMC-101-M-SC и ICF-1150I-M-ST. Использование одномодовых и многомодовых медиа-конвертеров обусловлено наличием на объекте функционирующих оптоволоконных каналов связи.

АРМ диспетчера компрессорной станции «Торжокская», расположенный в помещении Главного щита управления электростанции собственных нужд, получает информацию об энергопотреблении, используя существующую локальную вычислительную сеть. Для преобразования сигналов RS-485 интерфейса (счётчики электрической энергии) в Ethernet использован 4-портовый асинхронный сервер NPort-5430I, размещённый непосредственно в шкафу АИИС КУЭ КС «Торжокская». Сбор данных со счётчиков электрической энергии, установленных в шкафу АСУЭ ОПУ «КС-20», осуществляется с использованием медиаконвертера ICF-1150I-M-ST. Длина задействованной многомодовой оптоволоконной линии между шкафом АСУЭ ОПУ «КС-20» составляет 500 метров.

Применение MOXA

Основная особенность создания единого центра сбора информации заключалась в том, чтобы не нарушить функционирование существующих систем учёта электрической энергии. Решение было найдено благодаря применению медиаконвертеров МОХА при использовании свободных волоконно-оптических жил существующих каналов связи.

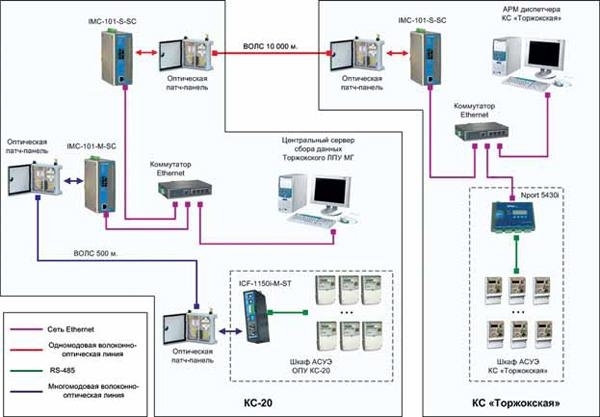

Схема сети объекта

Схема проекта

Отзыв от разработчика о применении оборудования MOXA

Применение оборудования МОХА позволило в кратчайшие сроки консолидировать информацию об энергопотреблении всех объектов Торжокского ЛПУ МГ на центральном сервере сбора данных с использованием существующих каналов связи.

Одно из важнейших преимуществ МОХА – широкая номенклатура оборудования, позволившая создать гибкую архитектуру системы.

Выбор оборудования МОХА для создания системы также был обусловлен многочисленными положительными результатами внедрения.

Оборудование MOXA

IMC-101-S-SC
Медиа-конвертер Ethernet 10/100BaseTX в 100BaseFX (одномодовое оптоволокно) в металическом корпусе

IMC-101-M-SC
Медиа-конвертер Ethernet 10/100BaseTX в 100BaseFX (многомодовое оптоволокно) в металическом корпусе

ICF-1150I-M-ST
Преобразователь RS-232 и RS-422/485 в многомодовое оптоволокно в промышленном исполнении с изоляцией 2 КВ

NPort-5430I
4-портовый асинхронный сервер RS-422/485 в Ethernet c изоляцией 2 КВ
