Автоматизированная система коммерческого учёта электроэнергии (6000 подстанций) на объектах ОАО «МРСК Северного Кавказа»

Компания-разработчик

ЗАО НПП «ЭНЕРГОПРОМСЕРВИС», www.en-pro.ru

Информация о компании

ЭНПРО – инженерная компания, выполняющая проектирование и строительство электросетевых объектов, а также внедрение и сервисное сопровождение автоматизированных систем управления и энергосберегающих технологий на предприятиях энергетики и промышленности.

Объект, на котором установлена система

Автоматизированная система коммерческого учета электроэнергии собирает информацию с 6000 подстанций Межрегиональной распределительной сетевой компании Северного Кавказа. Всего в систему интегрировано более 650000 точек учёта энергоресурсов: подстанции присоединения 110/35/10(6) кВ, трансформаторные подстанции 6(10)/0,4 кВ и объекты мелкомоторного и бытового секторов. Объекты распределены на территории Чеченской республики, Республики Ингушетия и Республики Дагестан. Оборудование MOXA установлено на 300 подстанциях 110/35/10(6) кВ и 35/10(6) кВ.

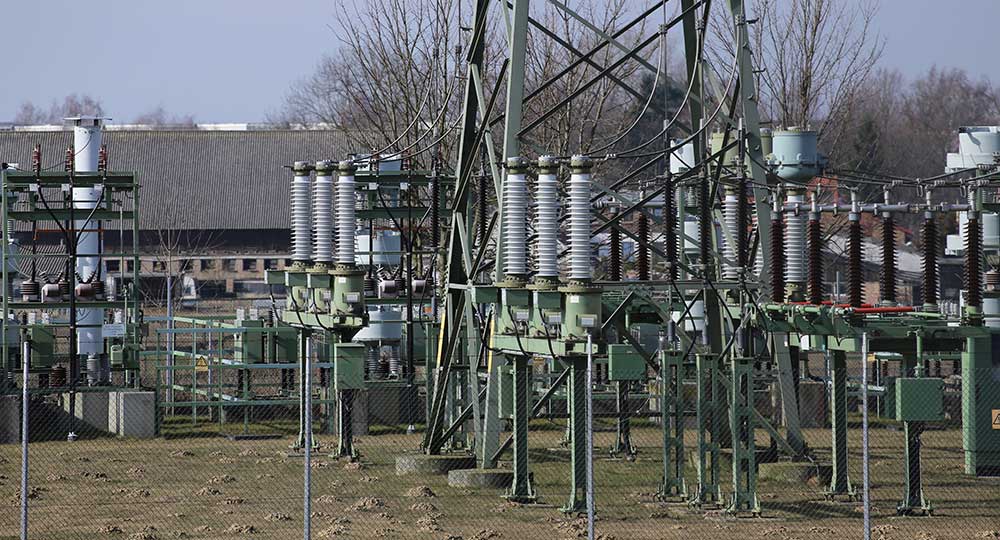

MOXA на подстанции

Название установленной системы

Автоматизированная система коммерческого учета электроэнергии объектов ОАО «МРСК Северного Кавказа», расположенных на территории Республики Дагестан, Чеченской Республики и Республики Ингушетия.

Описание проекта

АСКУЭ эксплуатируется в составе единой автоматизированной информационно-измерительной системы коммерческого и технического учёта электрической энергии и мощности на объектах ОАО «МРСК Северного Кавказа» для розничного рынка электроэнергии.

Система предназначена для автоматизации измерения, сбора, обработки и хранения информации по учёту электроэнергии (мощности) с целью формирования электробаланса, локализации очагов потерь электроэнергии, а также выполнения измерений технологических параметров электрической сети по узловым точкам учёта с привязкой результатов измерений к единому календарному времени.

Специфика системы заключается, в первую очередь, в ее масштабности, а во вторую, в территориальной удаленности объектов учета. Система централизованная и включает в себя три уровня: измерения, консолидации данных и аналитики. На измерительном уровне располагаются счётчики электроэнергии: Меркурий 230 на подстанциях 110/35/10(6) кВ, КМ-310МТ на трансформаторных подстанциях 6(10)/0,4 кВ и КМ-200МТ на объектах мелкомоторного и бытового секторов.

На уровне вычислительного комплекса электроустановки подстанций 110/35/10(6) кВ для сбора и передачи данных со счётчиков используются компактные встраиваемые компьютеры MOXA W406-LX.

В автоматическом режиме MOXA W406-LX обеспечивает:

  • сбор информации от электросчётчиков по одному или нескольким интерфейсам/каналам (RS-485, Ethernet, GSM/CSD/GPRS и др.);
  • хранение данных о количестве электроэнергии за месяц (расчётный период) по каждому каналу учёта;
  • запись в журнал УСПД событий (перебои питания, ошибки связи со счётчиками и ИВК, приём и передача команд на проведение синхронизации времени и т.д.) с указанием времени, даты и типа события;
  • корректировку времени цифровых приборов учёта в соответствии с эталоном;
  • самодиагностику;
  • хранение и изменение конфигурационных параметров самого устройства передачи данных и измерительных устройств (число, тип, адреса счётчиков и т.п.);
  • передачу данных автоматически или по запросу на верхний уровень;
  • поддержку протоколов транспортного уровня TCP/IP;
  • возможность непосредственного параметрирования с применением переносного компьютера (через цифровые интерфейсы) или через встроенную клавиатуру и табло;
  • защиту от несанкционированного перепрограммирования и изменения первичных данных;
  • автоматическое восстановление функций сбора после восстановления питания (при отсутствии резервного питания);
  • «ход внутренних часов» ИВКЭ и синхронизацию времени на ИИК не хуже 5 секунд в сутки.

Передача данных на вычислительный уровень АСКУЭ на трансформаторных подстанциях организована посредством GSM-шлюзов с подключенным Мастером считывания данных серии МИРТ-142 . Кроме того, Мастер по радиоканалу осуществляет опрос счетчиков, установленных на объектах бытового и мелкомоторного сектора.

Подключение счётчиков к устройствам передачи данных на базе компьютеров MOXA W406-LX и GSM-шлюзам осуществляется по интерфейсу RS-485 или радиоканалу. В качестве средств организации локальной сети использованы коммутаторы и маршрутизаторы Moxa и Cisco Systems.

Управление автоматизированной системой коммерческого учета электроэнергии осуществляется с помощью специализированного ПО ЭНТЕК. ПО позволяет дистанционно в автоматическом или ручном режимах получать от каждого узла учета сведения о потребленной электроэнергии, рассчитывать баланс поступления и потребления, контролировать параметры электросети и многое другое.

В обслуживании системы задействованы специалисты отдела АСКУЭ филиалов ОАО «МРСК Северного Кавказа», т.е. увеличение штатных единиц не потребовалось.

На данном этапе создания системы визуализированы в основном отчетные формы, иерархическая структура системы и векторные диаграммы по точкам учета.

В качестве переносных инженерных пультов использованы нетбуки Hewlett Packard.

АСКУЭ является расширяемой, при ее проектировании была предусмотрена возможность поэтапного развития – ввода приборов учёта на новых объектах. Надёжность предложенного решения полностью соответствует требованиям ГОСТ 27883-88.

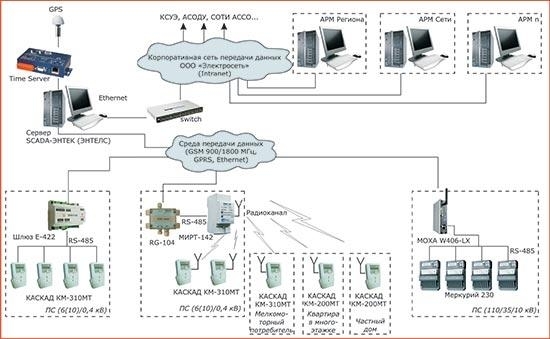

Автоматизированная система коммерческого учёта электроэнергии (6000 подстанций) на объектах ОАО «МРСК Северного Кавказа»

Преимущества оборудования MOXA

Применение в системе компактного встраиваемого компьютера MOXA W406-LX позволило не только проводить опросы счётчиков на подстанциях 110/35/10(6) кВ, но также обеспечило ряд преимуществ. К ним можно отнести возможность установки новых счетчиков без замены устройства сбора и передачи данных и возможность применения различного программного обеспечения.

Основное преимущество устройства MOXA W406-LX – его универсальность. Во-первых, оно является серийным продуктом, который можно в любой момент заказать в необходимом количестве. Во-вторых, под управлением специализированного программного обеспечения это устройство может выполнять самые различные функции. В данном проекте оно используется как устройство сбора и передачи данных, а в других – может использоваться как шлюз, промышленный компьютер и т.д

Оборудование MOXA в составе системы

MOXA W406-LX – компактный встраиваемый компьютер с 2 х RS-232/422/485, 1 x LAN, GSM/GPRS/EDGE, 4 x DI/DO, USB, SD на базе ОС Linux 2.6
