Автономные источники питания для кустов газовых скважин

Разработчик: ЗАО НИЦ «Инкомсистем»
Объект: Ярудейское нефтегазоконденсатное месторождение.

Специалисты компании ЗАО НИЦ «Инкомсистем» выполнили полный комплекс работ по установке автономных источников питания и арматурных блоков на кусты газовых скважин Яргео. Технологические арматурные блоки служат для измерения количества и редуцирования давления газа, добываемого под высоким давлением до 32 Мпа, и имеют в своём составе гидравлическую систему управления подачей ингибитора.

Арматурный блок включает в себя:

• блок запорно-регулирующий,
• блок переключений/распределения,
• блок учета/измерения,
• блок подачи ингибитора,
• система обработки информации,
• технологическое оборудование в соответствии с проектом.

Для организации связи между арматурными блоками, горизонтальным факельным устройством и кустовым контроллером телемеханики, а также для передачи информации на верхний уровень по протоколу Modbus TCP, применяется программируемый преобразователь ICP DAS PPDSM-755D-MTCP.

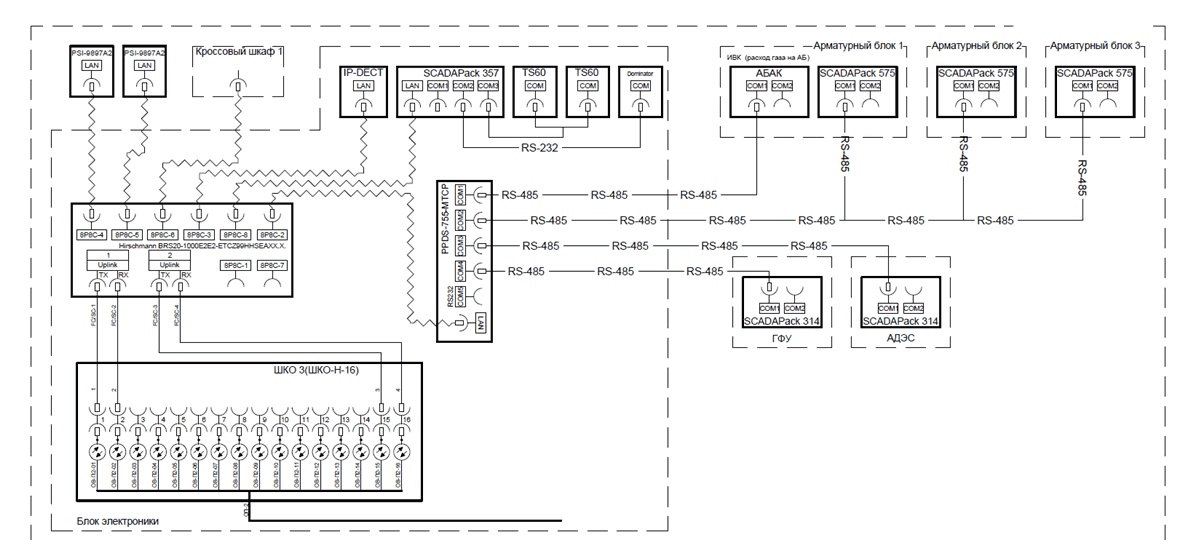

Схема связи арматурных блоков и блока электроники

Кроме основной задачи по организации каналов связи между арматурными блоками, PPDSM-755D-MTCP служит для снижения загрузки процессора кустового контроллера, установленного в шкафу блока электроники. Преобразователь обрабатывает данные, собираемые по протоколу Modbus RTU (RS-485) с арматурных блоков, ГФУ и АДЭС, конвертируя их в пакеты протокола Modbus TCP, которые передаются на кустовой контроллер и верхний уровень системы. Сам же шкаф располагается в заглубленном колодце.

Данное решение является типовым при наличии разновендорного оборудования, работающего по протоколу Modbus RTU.

Арматурные блоки обеспечивают непрерывный круглогодичный режим работы без постоянного присутствия персонала.

Оборудование ICP DAS:

PPDSM-755D-MTCP CR - 5-портовый программируемый преобразователь Modbus RTU/ASCII в Modbus TCP с возможностью питания PoE.

Справка

ЗАО НИЦ «Инкомсистем» - крупный системный интегратор в нефтегазовой отрасли, изготовитель арматурных блоков, автономных источников питания как на базе возобновляемых источников энергии (ВИЭ), так и на базе газовых генераторов с двигателем Стирлинга. Специалисты научно-инженерного центра занимаются автоматизацией и управлением процессами, коммерческим учетом газовых и жидких сред, разработкой инновационного оборудования, технологий и программно-вычислительных комплексов.
