Центральная распределительная подстанция 220 кВ
Автоматизированная система управления технологическим процессом

Центральная распределительная подстанция 220 кВ

Объект: ЦРП-220 кВ МЭС Сибири, Красноярский край, г. Красноярск
Заказчик: Филиал ПАО «Россети» - МЭС Сибири
Разработчик: ООО «Прософт-Системы»

В 2023 году началась комплексная реконструкция подстанции 220 кВ «ЦРП» в городе Красноярске. На объекте предусмотрено полное обновление оборудования и внедрение современных средств автоматизации. В дальнейшем запланирован перевод подстанции на дистанционное управление, что позволит минимизировать риск ошибок персонала и сократить время оперативных переключений. Проект призван повысить надежность и качество электроснабжения Красноярского Алюминиевого Завода, являющегося одним из крупнейших алюминиевых заводов в мире.

Автоматизированная система управления технологическими процессами (АСУ ТП) представляет собой совокупность взаимосвязанных технических и программных средств и включает подсистемы сбора и передачи информации о параметрах работы оборудования и устройств объекта электроэнергетики, диагностики и мониторинга технологического оборудования и устройств, инженерных систем, управления оборудованием с целью реализации задач управления технологическими процессами объекта электроэнергетики.

Специалисты компании «Прософт-Системы» спроектировали и разработали программно-технический комплекс (ПТК) АСУ ТП подстанции 2 архитектуры, который представляет собой единую, интегрированную, иерархическую систему, оснащенную средствами управления, сбора, обработки, отображения, регистрации, хранения и передачи информации. Важным компонентом АСУ ТП является технологическая сеть передачи данных (ТЛВС). Для организации ТЛВС было выбрано надежное оборудование из материкового Китая производителя Kyland.

На шине станции используются модульные управляемые коммутаторы 2 уровня SICOM3028GPT-L2GT-MB с поддержкой синхронизации времени. В них установлены интерфейсные Ethernet-модули для подключения оптоволоконных линий связи. Шасси также укомплектованы модулями питания 220VAC/DC с возможностью горячей замены.

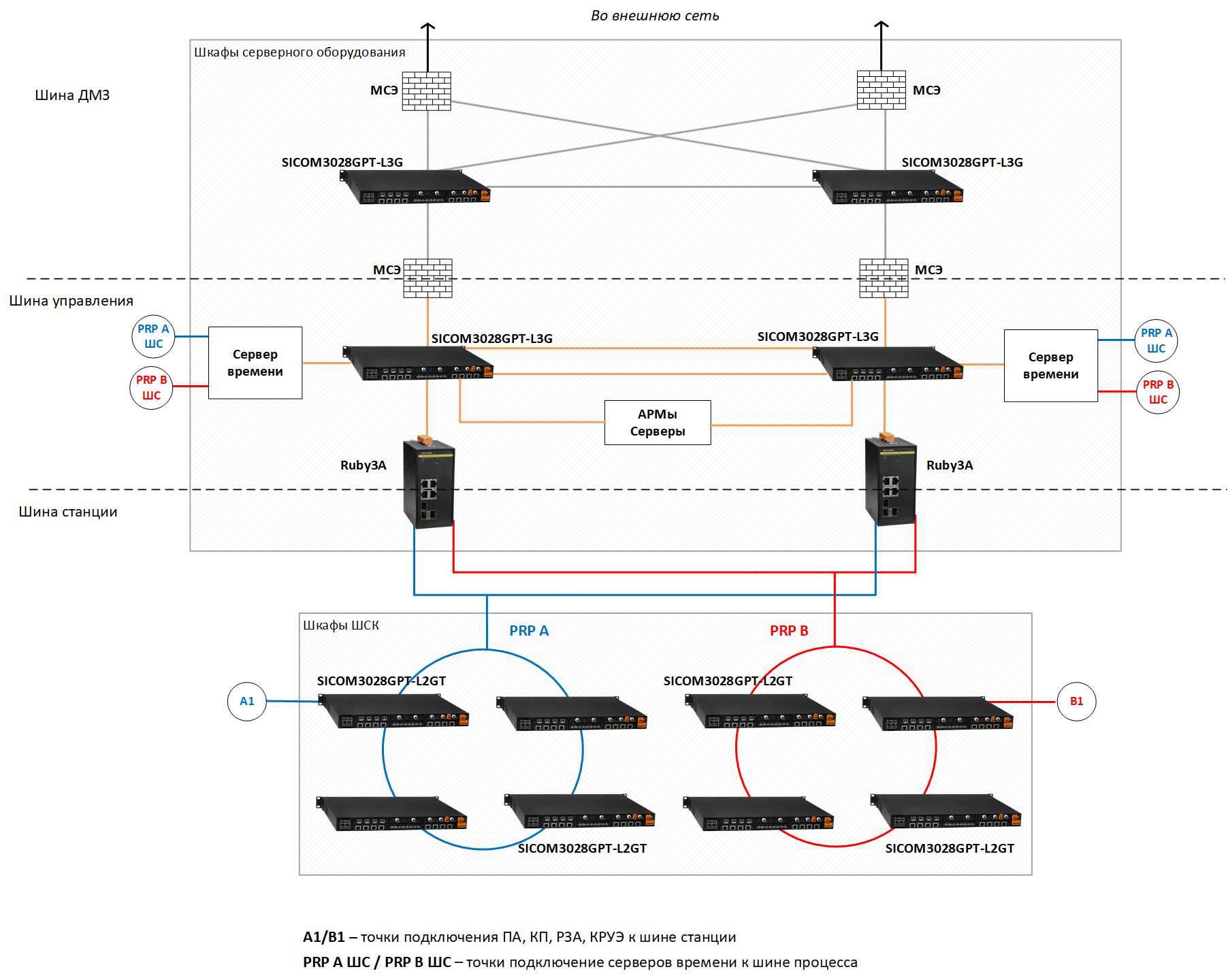

На шине станции организованы две независимые сети PRP A и B. Таким образом, обеспечивается бесперебойная передача данных протокола МЭК 61850-8-1 MMS. К сетям PRP A и B подключаются устройства противоаварийной автоматики, ИЭУ РЗА, контроллеры присоединения, серверы времени.

Коммутаторы внутри сетей PRP A и B зарезервированы по стандартному протоколу RSTP. За счет применения кольцевой топологии удалось добиться стабильно минимального времени восстановления при нештатной ситуации внутри подсети.

Так как шина станции строится на технологии резервирования PRP для бесшовной передачи данных по двум независимым сетям, подключение к сети верхнего уровня организовано с помощью Redbox - модулей резервирования PRP/HSR Ruby3A-3G-L2-L2.

На шине управления и ДМЗ применяются модульные управляемые коммутаторы с функциями 3 уровня SICOM3028GPT-L3G-MB. Они также имеют возможность установки до 7 модулей расширения с портами Ethernet и двух блоков питания. К коммутаторам подключаются конечные устройства: АРМы и серверы, а также МСЭ для обеспечения безопасности всей системы. Коммутаторы 3 уровня осуществляют маршрутизацию между подсетями подстанции и внешней сетью. Для резервирования шлюзов по умолчанию применяется технология VRRP.

Центральная распределительная подстанция 220 кВ

Почему Kyland?

  • Модульный дизайн коммутаторов с возможностью горячей замены Ethernet-модулей и блоков питания;
  • Поддержка стандартизированных и проприетарных протоколов резервирования RSTP, МЭК 62439-6/DRP, DT-Ring с временем восстановления < 20 мс;
  • Поддержка MMS сервера для мониторинга коммутаторов с помощью Power SCADA;
  • Высокий уровень ЭМС, безвентиляторный дизайн, широкий диапазон рабочих температур от -40 до 85°C;
  • Соответствие требованиям стандартов МЭК 61850-3 и IEEE1613 для применения на ЦПС.

Используемое оборудование Kyland:

SICOM3028GPT-L3G-MB - Шасси коммутатора 3 уровня, до 28 Gigabit Ethernet портов, до 2 блоков питания с возможностью горячей замены.

SICOM3028GPT-L2GT-MB - Шасси коммутатора 2 уровня, до 28 Gigabit Ethernet портов, поддержка синхронизации времени, до 2 блоков питания с возможностью горячей замены.

Ruby3A-3G-L2-L2 - Модуль резервирования PRP/HSR, два входа питания 24/48 В пост.
