MasterResource - комплексная автоматизированная система учета энергоресурсов, технологических потоков, готовой продукции (Россия)

Информация о компании

ЗАО НПФ «ИнСАТ» - российская компания, созданная в 1988 году. Основные направление деятельности:

  • Разработка и поставка ПО для промышленной автоматизации: SCADA, Softlogic, OPC, MES;
  • Разработка и поставка комплексных решений в области промышленной автоматизации (АСУ ТП, АСОДУ, АСКУЭ, MES-системы, системы диспетчеризации, системы автоматизации зданий)

Описание системы

комплексная автоматизированная система учета энергоресурсов, технологических потоков, готовой продукции

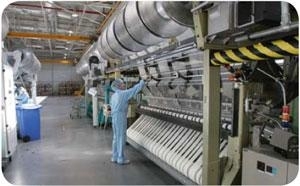

Описываемая система MasterResource, разработанная компанией «ИнСАТ» на базе  вертикально-интегрированной системы MasterSCADA, внедрена в 2008 г. на ОАО «Ольховатский  сахарный комбинат» (пгт. Ольховатка, Воронежской обл.) как система технического учета с составлением баланса всех ресурсов и произведенной продукции и мониторинга энергопотребления, и в 2009 г. на ООО «Аргон» (г. Балаково, Саратовской обл.) как система коммерческого и технического учета всех ресурсов с технологической сигнализацией.

Комплексная система учета энергоресурсов MasterResource осуществляет сбор, обработку и передачу данных о потреблении ресурсов со счетчиков коммерческого и технического учета, а также контроллеров. Кроме того, система осуществляет мониторинг и сигнализацию
соответствия расходов заданным значениям, а также контроль состояния оборудования и режимов  его работы. Система реализует задачи коммерческого учета (взаимодействие с поставщиком электроэнергии, потребителями тепла и воды), технического учета, технологической сигнализации. В состав системы входят 5 шкафов коммерческого учета ресурсов, и 24 шкафа технического учета и технологической сигнализации. В связи со значительной протяженностью линий связи,применяются промежуточные терминальные шкафы. Топология сети – смешанная.

Применение MOXA

Оборудование MOXA позволило построить всю коммуникационную структуру системы «от одного производителя». Особенно удачным оказался выбор в качестве базового УСПД контроллера UC-7408, коммуникационные возможности которого существенно выше любых иных продуктов на рынке при удачной конструкции и малых габаритах. Наличие встроенных дискретных входов-выходов позволяет решать ряд вспомогательных задач. Ресурсы процессора и удачный комплект системного ПО практически не ограничивают в классе решаемых задач. Использование исполнительной системы технологического программирования MasterPLC из состава MasterSCADA позволяет полностью задействовать возможности этого устройства, в том числе для хранения архивов, собранных от подключенных к его портам счетчиков коммерческого учета.

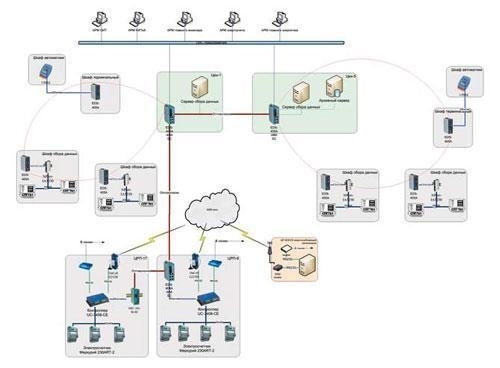

Схема сети объекта

Схема проекта

Отзыв от разработчика о применении оборудования MOXA

Выбор оборудования MOXA обусловлен успешным (без единого отказа) его применением на предыдущих объектах, наличием моделей для решения всех коммуникационных задач в системе. Существенным оказалось наличие в предлагаемой номенклатуре свободно программируемых контроллеров UC7408, фактически не имеющих полных аналогов на рынке, а также наличие моделей с расширенным диапазоном температур, удобство монтажа оборудование на DIN-рейку. Стоимость коммутаторов Industrial Ethernet весьма конкурентоспособна, стоимость остального оборудования вполне приемлема.

Единственная проблема, с которой мы столкнулись, – GSM модем не имеет модификации с расширенным диапазоном температур. Поэтому пришлось установить его в шкаф с обогревом. Эксплуатация системы: в течение полутора лет не было ни одного отказа оборудования; расширение системы не вызвало трудностей в настройке оборудования.

Оборудование MOXA

UC-7408-CE
Встраиваемый программируемый коммуникационный шлюз с 8 последовательными портами RS-232/422/485 и двумя интерфейсами Ethernet 10BaseT.

EDS-408A-MM-SC-T
Коммутатор 8 x 10/100BaseTX с базовыми функциями управления

EDS-405A
Коммутатор 5 x 10/100BaseTX с базовыми функциями управления

IMC-101-M-SC-T
Медиа-конвертер Ethernet 10/100BaseTX в 100BaseFX (многомодовое оптоволокно) в металическом корпусе с расширенным диапазоном температур

OnCell G2150I
Промышленный GSM/GPRS-модем с изоляцией 2.5 КВ, интерфейс RS-232/422/485

NPort IA5150 / NPort 5250
1, 2-портовый асинхронный сервер RS-232/422/485 в Ethernet
