Применение оборудования MOXA в составе операционного измерительного комплекса ОАО "Электроцентроналадка" (Россия)

Информация о компании

ОАО «Электроцентроналадка» (ОАО «ЭЦН») было организовано в 1939 году для выполнения наладочных работ на электростанциях СССР и принимало участие во вводе значительного количества крупных электростанций и подстанций. В настоящий момент ОАО «ЭЦН» ведет многопрофильную деятельность в сфере электроэнергетики:

  • Внедрение и развитие систем электротехнического оборудования (ЭТО);
  • Внедрение автоматизированных систем управления (АСУ);
  • Электромонтаж на любых энергетических объектах;
  • Проведение комплекса проектных, монтажных и пусконаладочных работ, плановых и профилактических проверок оборудования:
    • систем телемеханики различных производителей;
    • центральных приёмо-передающих станций (ЦППС КОТМИ);
    • оперативно-информационных комплексов (ОИК КОТМИ);
    • SCADA-систем различных производителей (SCADA);
    • автоматизированных информационно-измерительных систем коммерческого учета электроэнергии (АИИС КУЭ);
    • автоматизированных систем учета энергоносителей (АСКУГ, АСКУТ);
    • автоматизированных систем управления технологическим процессом ГЭС (АСУ ТП ГЭС);
    • структурированных кабельных систем (СКС);
    • систем бесперебойного гарантированного электроснабжения (СБГЭ).

Описанная система развернута на ряде генерирующих предприятий электроэнергетики, входящих в состав балансирующего рынка электроэнергии на территории РФ (ТЭЦ ОАО "Мосэнерго", предприятия гидроэлектроэнергетики РФ).

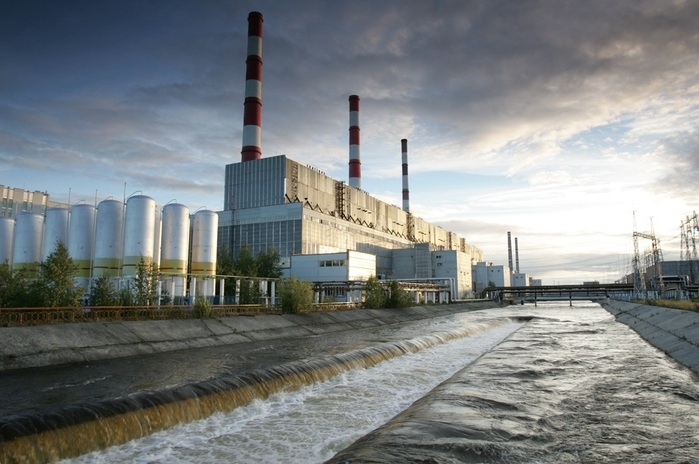

Электростанция

Описание системы

Операционный измерительный комплекс (ОИК) ОАО «ЭЦН» предназначен для измерения полного спектра параметров оборудования объектов электроэнергетики и других отраслей промышленности. Данный программно-аппаратный комплекс позволяет осуществлять передачу собранной информации в филиалы ОАО «СО ЕЭС», ОАО «ФСК ЕЭС», а так же на любые другие диспетчерские пункты генерирующих/потребляющих компаний. В рамках отрасли электроэнергетики такая система является обязательной для любого генерирующего предприятия электроэнергетики, входящего в состав балансирующего рынка электроэнергии. Особенностями данной схемы построения комплекса являются:

  • высокая гибкость аппаратных средств (для конкретного объекта могут применяться различные приборы полевого уровня, что непосредственно влияет на стоимость системы);
  • высокая гибкость программных средств (интегрирующее ПОверхнего уровня может варьироваться в зависимости от объекта, что непосредственно влияет на стоимость системы);
  • масштабируемость (в соответствии с географией объекта количество коммутаторов в сети может варьироваться, что позволяет покрыть большую площадь);
  • надежность (использование резервируемой ВОЛС в качестве основной магистрали передачи данных);
  • простота реализации;
  • простота мониторинга системы через АРМы;
  • возможность обмена информации с устройствами нижнего и верхнего уровня по протоколам МЭК 870-5-101, МЭК 870-5-104, Modbus и др.

Применение MOXA

Кольцо промышленных Ethernet-коммутаторов EDS-518A-MM-SC обеспечивает резервированную сеть связи на базе ВОЛС, что существенно увеличивает площадь развертывания системы. Конвертеры интерфейсов NPort 5150 и NPort 5650-8 позволяют подключить периферийные устройства, различные датчики, терминалы микропроцессорных защит и др. к сети Ethernet.

Преобразователь последовательных интерфейсов TCC-100 позволяет передать данные от GPS-приемника с интерфейсом RS-232 на значительные расстояния.

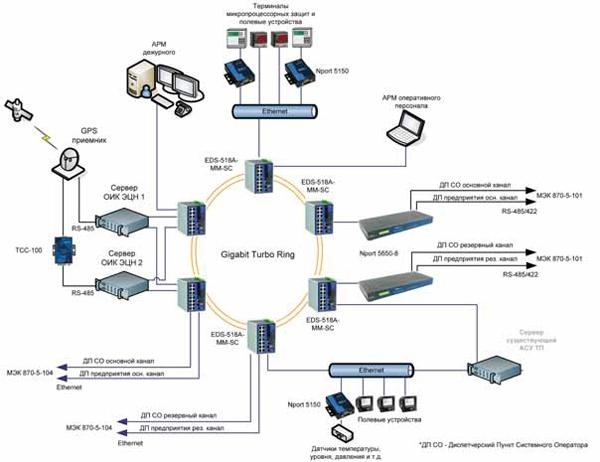

Схема проекта

Отзыв от разработчика о применении оборудования MOXA


Требования к системам телемеханики и связи генерирующих предприятий электроэнергетики, входящих в состав балансирующего рынка электроэнергии, довольно жесткие, что требует от разработчика уделить особое внимание вопросу надежности. В связи с этим, наиболее подходящей топологией для организации системы является топология типа «резервируемое кольцо». Поскольку предприятия электроэнергетики являются зонами с повышенным уровнем электромагнитных помех, и окружающая среда в местах установки оборудования зачастую довольно агрессивная, выбор был сделан в пользу коммутаторов промышленного исполнения компании MOXA с портами для организации оптоволоконной связи. Поддерживаемая коммутаторами технология кольцевого резервирования сети MOXA Turbo Ring обеспечивает быстрое восстановление соединения при выходе из строя одного из сегментов.

Оборудование MOXA

EDS-518A-MM-SC
Управляемый коммутатор 14 x 10/100BaseTX, 2 x 100BaseFX (многомодовое оптоволокно), 2 x Combo Gigabit

NPort 5150
1-портовый асинхронный сервер RS-232/422/485 в Ethernet

NPort 5650-8
8-портовый асинхронный сервер RS-232/422/485 в Ethernet с возможностью монтажа в стойку 19"

ТСС-100
Преобразователь интерфейсов RS-232 в RS-422/485 в промышленном исполнении
