Преобразователи интерфейсов MOXA используются в составе комплексной охранной системы «Орион» (Россия)

Информация о компании

НПФ «Болид» - ведущий в России поставщик средств безопасности. Компания разработала и поставляет заказчикам интегрированную систему охраны «Орион». ИСО «Орион» устанавливается на самых разных объектах – в подразделениях вневедомственной охраны МВД России, банках, государственных и коммерческих предприятиях. Среди крупнейших реализованных проектов компании - здания управления федерального казначейства по Курской области, здания управления Владивостокского морского торгового порта, комплекс зданий летных служб авиакомпании «Уральские авиалинии», комплекс зданий и сооружений ОАО «Аэропорт Мурманск», производственные здания и помещения Тюменской ТЭЦ-1, различные торговые, жилые, гаражные комплексы и многие другие.

Охранная система

Описание системы

Интегрированная система охраны «Орион» выполняет следующие функции: охранная и пожарная сигнализация; автоматическое пожаротушение; контроль и управление доступом (управление преграждающими устройствами типа шлагбаум, турникет, ворота, шлюз, дверь и т.п.); видеонаблюдение и видеоконтроль охраняемых объектов; управление инженерными системами зданий.

Все приборы системы «Орион» объединены по линии связи RS-485. Пульт контроля и управления C2000 (или персональный компьютер с программным обеспечением АРМ «Орион») опрашивает подключенные к интерфейсу RS-485 приборы и выдает управляющие команды. В зависимости от особенностей объекта, где внедряется система, а также требований заказчика, специалисты «Болид» применяют различные топологии и различные каналы связи: ЛВС Ethernet, волоконно-оптический канал, радио канал. В качестве трансляторов информационного протокола системы «Орион» (интерфейсы RS-232 или RS-485) по каждому из этих каналов используются различные преобразователи MOXA.

Для передачи по Ethernet 10BASE-T/100BASE-T используются устройства MOXA NPort 5150 (для интерфейса RS-232/RS-485) и NPort 5130 (для интерфейса RS-485). Основными достоинствами данной сети являются: повсеместное использование сетей Ethernet, высокая помехозащищенность, высокая скорость передачи данных.

В ряде случаев возникает необходимость передачи информационного протокола системы «Орион» по волоконно-оптическим линиям связи. Основными достоинствами ВОЛС являются: высокая помехозащищенность, искро взрыво безопасность, высокая степень защиты передаваемой информации, высокая скорость передачи данных.
Для решения этой задачи используются преобразователи интерфейсов MOXA TCF-142-M (для многомодового кабеля) и TCF-142-S (для одномодового кабеля).

Наконец, в случае затрудненности прокладки кабеля, есть возможность передавать данные по протоколу Wireless LAN. Среди достоинств WLAN - возможность использования оборудования сетей Wireless LAN, искро-взрыво безопасность, отсутствие необходимости кабельной проводки. Для этой цели специалисты «Болид» остановили свой выбор на преобразователях MOXA NPort W2150.

Специалисты «Болид» отметили, что за все время использования конвертеров MOXA они ни разу не вызвали нареканий. Реализация же той или иной топологии и использование того или иного канала передачи данных зависит от особенностей объекта, где планируется развертывать систему, от функционала системы (система может быть комбинированной или же осуществлять отдельные задачи – охранная сигнализация, пожарная сигнализация и т.д.), от пожеланий заказчика.

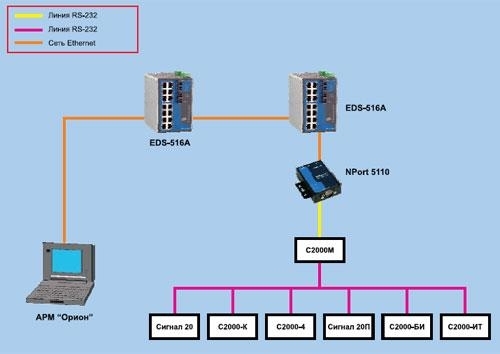

Схема сети объекта

Схема проекта



Преимущества, определившие выбор оборудования

  • Простота настройки и высокая надежность оборудования;
  • Серверы последовательных интерфейсов серии NPort позволяют легко интегрировать в кабельную и беспроводную сеть оборудование с последовательным интерфейсом связи;
  • Возможность передачи данных по волоконно-оптическим линиям связи.

Оборудование MOXA

NPort-5110

  • «Прозрачная» передача данных RS-232 /RS-485 по сетям Ethernet независимо от используемого протокола
  • Простая в применении Windows-утилита для установки большого количества устройств
  • Поддержка стека протоколов TCP/IP, удобна интеграция в локальную сеть предприятия

TCF-142

  • «Прозрачная» полнодуплексная передача данных RS-232/485 по оптоволоконным каналам связи
  • Автоматическое определение формата передаваемых данных, не требуют никакой настройки
  • Поддержка «кольцевой» топологии соединения

NPort W2150

  • Предоставляют удаленный доступ к оборудованию RS-232/485 по радиоканалу
  • Используют стандарты Wi-Fi IEEE 802.11a/b/g
  • Поддерживают современные методы защиты информации: WEP/WPA/WPA2
