Шлюз Д8112.хх на базе компьютера MOXA UC-8112-LX: Сбор, передача и преобразование данных

Компания-разработчик

ООО «НТК Интерфейс» занимается разработкой и внедрением систем сбора и управления информацией для предприятий энергетики, находясь на электротехническом рынке России и ближнего зарубежья уже более трёх десятков лет. Предлагаемые компанией решения и оборудование предназначены, в первую очередь, для диспетчерских подразделений электростанций, подстанций и электросетей — генерирующих и сетевых предприятий отрасли.

За 30 лет оборудование и программное обеспечение компании установлено более чем на 2000 объектах.

На современном российском рынке «НТК Интерфейс» занимает достойную позицию и сохраняет её, несмотря на присутствие на рынке импортных аналогов. Этому способствует ряд причин:

• гибкая ценовая политика. Решения от поставщиков из дальнего зарубежья отличаются от отечественных по цене более чем в 2–3 раза;
• индивидуальный подход к каждому заказчику, учёт его потребностей, партнерские отношения с каждым предприятием с установленными продуктами нашего производства;
• партнерские отношения со смежными предприятиями, занимающимися разработкой компонентов АСДУ, проектированием и монтажом объектов энергетики.

Описание устройства

Шлюз Д8112.хх предназначен для решения задач:

• конвертация протоколов информационного обмена;
• сбор данных с сторонних устройств, используя стандартные протоколы обмена;
• передача данных на верхний уровень, используя стандартные протоколы обмена.

Устройство Шлюз Д8112.xx выполнено с использованием компьютера MOXA UC-8112-LX v2 с установленными ОС Debian 8 ARM 7 (Kernel 4.1) и кроссплатформенным ПО сервера «ОИК Диспетчер НТ» версии 3.0.

Платформа компьютера MOXA UC-8112-LX v2 с установленными ОС Debian 8 ARM 7 (Kernel 4.1) обеспечивает возможность обработки входящего потока данных, равному 15000 телепараметров в секунду, компактность решения и позволяет организовать каналы связи для сбора и передачи данных по следующим интерфейсам:

• 2 Ethernet-порта 10/100 Мбит/с, например, для приёма/передачи данных в МЭК 870-5-104, МЭК-61850 и др.
• 2 COM-порта RS-232/422/485, например, для приёма/передачи данных в протоколе МЭК 870-5-101, опроса устройств в проколах МЭК 870-5-103, MODBUS RTU и др.

Для удобства эксплуатации разработан функционал изменения основных параметров сетевых адаптеров и компьютера при помощи загрузки/выгрузки текстового файла конфигурации через USB-порт устройства. Например, для изменения IP-адресов сетевых адаптеров или изменения времени на устройстве эксплуатирующему персоналу достаточно заранее произвести подготовку текстового файла конфигурации, поместить данный файл на любой имеющийся USB-накопитель, подключить его в USB-порт компьютера и загрузить подготовленную конфигурацию в устройство при помощи сервисных кнопок. Подобный функционал сокращает время обслуживания устройств и не требует работы в операционной среде Linux.

Использование в составе устройства версии 3.0. ПО сервера «ОИК Диспетчер НТ» позволяет обеспечить возможность использования более 30 различных протоколов информационного обмена, основными из которых являются: МЭК 870-5-101, МЭК 870-5-104, МЭК 870-5-103, МЭК 61850 MMS, МЭК 61850 GOOSE, DNP 3, MODBUS RTU/ASCI/TCP, СЭТ-4ТМ, Меркурий 230, КП Исеть.

Большой выбор протоколов позволяет применять Шлюз Д8112.хх на объектах электроэнергетики – подстанциях различного класса напряжения, 110, 35, 10, 6, 0, 4 кВ, объем телемеханизации которых не превышает 1500 параметров. На практике очень часто подобные объекты комплектуются оборудованием (РЗА, измерительные преобразователи, приборы учета, контроллеры и датчики, пожарно-охранной сигнализации и др.) различных производителей с различных набором протоколов информационного обмена, что не позволяет организовать передачу всех данных объекта на верхний уровень с использованием одного протокола передачи данных.

Использование Шлюза Д8112.хх в таких условиях позволяет:

• Создать единую базу данных объекта (которая собирается путём получения данных с устройств в разных протоколах);
• Работать с единой базой данных (применять масштабные коэффициенты, дорасчитывать необходимые значения и др);
• Организовать передачу требуемых данных базы в едином протоколе передачи по различным каналам связи с верхним уровнем.

С 2018 года устройство находится в эксплуатации в региональном подразделении ПАО «Россети» для решения задачи приёма информации по каналам связи (примерное количество 100 шт.) в протоколе МЭК 870-5-104 с малых объектов через открытую сеть общего пользования (GPRS) с дальнейшей пересылкой принятых данных по одному каналу в протоколе МЭК 870-5-101 в сервер системы АСДУ. Данное решение позволяет полностью изолировать сети предприятия от сети общего пользования и обеспечить разгрузку сетевых ресурсов основного сервера АСДУ.

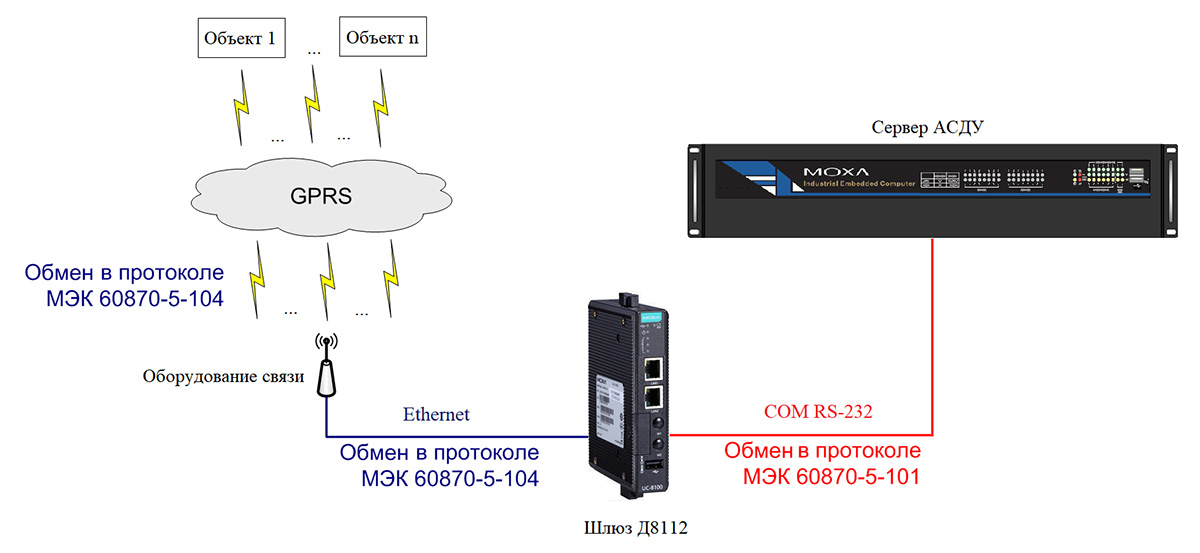

Решение отображено на структурной схеме:
