Внедрение в России: система АСУ ТП на цифровой подстанции 110/10 кВ «Сазанлей»

Система АСУ ТП на цифровой подстанции 110/10 кВ «Сазанлей»

>Система АСУ ТП на цифровой подстанции 110/10 кВ «Сазанлей»

Объект: ПС 110/10 кВ «Сазанлей»
Заказчик: ПАО «МРСК Волги»
Разработчик: ООО «Прософт-Системы»

Компания «Прософт-Системы» реализовала систему управления электротехническим оборудованием АСУ ТП ПС 110/10 кВ «Сазанлей» и систему учета электроэнергии по присоединениям подстанции (АИИС КУЭ). Специалисты компании выполняли весь объем работ: поставку и монтаж оборудования, наладку на объекте и проведение испытаний, а также дальнейший ввод в эксплуатацию.

Система АСУ ТП ПС строится на базе программно-технического комплекса Redkit. Функции мониторинга и управления электротехническим оборудованием подстанции выполняют контроллеры ARIS-4208. В качестве коммуникационных контроллеров применяются ARIS-4810. На верхнем уровне системы АСУ ТП устанавливается программный комплекс Redkit SCADA. Среди преимуществ ПК Redkit – «горячее» резервирование компонента сбора данных, дублирование SQL серверов хранения и АРМ.

Для создания интеллектуальной системы учета электроэнергии компания «Прософт-Системы» поставила на объект шкаф АИИС КУЭ с установленным устройством сбора и передачи данных ЭКОМ-3100. За автоматизированный сбор, хранение и обработку данных отвечает программный комплекс «Энергосфера».

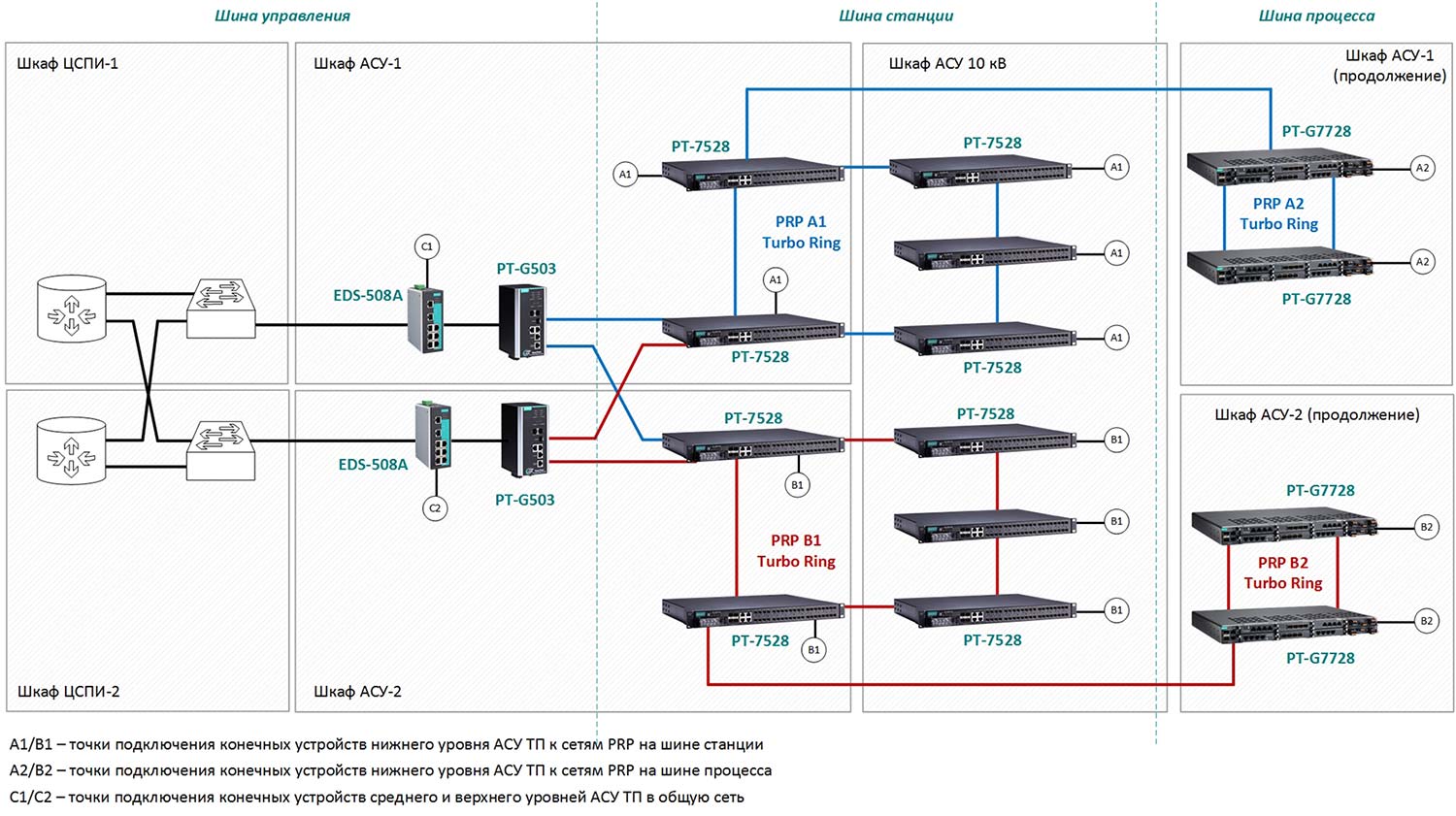

Схема резервирования ТЛВС ПС Сазанлей

>Система АСУ ТП на цифровой подстанции 110/10 кВ «Сазанлей»

Технологическая локальная вычислительная сеть (ТЛВС) подстанции представляет собой шины управления, станции и процессов. Для резервирования сетей на шинах станции и процесса применяется технология параллельного резервирования Parallel Redundancy Protocol (PRP). Оборудование PRP осуществляет полное дублирование всех пакетов и передачу их по двум независимым сегментам, что позволяет обеспечить бесшовную передачу данных даже при полном отказе одного из них. Оборудование шины управления подключается к PRP сетям через устройства Redbox Moxa PT-G503.

На шине станции применяются коммутаторы Moxa серии PT-7528, которые объединены в кольцевую топологию по технологии Turbo Ring с временем восстановления до 50 мс. Оборудование, используемое на шине процесса, нуждается в синхронизации точного времени по протоколу IEEE 1588 v2, поэтому в качестве сетевого оборудования используются специализированные коммутаторы Moxa PT-G7728 с аппаратной поддержкой РТР, что позволяет обеспечить синхронизацию времени до 1 мкс. Коммутаторы шины процесса также объединены в кольцо Turbo Ring для резервирования связи внутри сегмента.

Такой подход к построению ТЛВС, а также применение промышленных коммутаторов, соответствующих требованиям МЭК-61850-3, позволяют построить надежную сеть передачи данных с нулевой потерей данных.

Оборудование Moxa, применяемое на подстанции Сазанлей:

PT-G7728 – Модульный управляемый коммутатор 2 уровня, до 28 портов Gigabit Ethernet c 4 предустановленными портами, 6 слотами для установки модулей расширения. Кроме стандартных функций управляемых коммутаторов PT-G7728 поддерживает дополнительный функционал для применения на подстанциях: синхронизация IEEE 1588v2 PTP, опрос и управление по протоколу MMS, приоритезация трафика МЭК 61850 (QoS) и мониторинг Goose сообщений.

PT-7528-24TX-HV-HV– Управляемый Ethernet-коммутатор в стойку 19" с 24 медными портами Fast Ethernet и слотом для модуля расширения Gigabit Ethernet. Поддержка функций резервирование связи RSTP, Turbo Ring, Turbo Chain, технологии VLAN, функции безопасности, опрос и управление по протоколу MMS, приоритезация трафика МЭК 61850 (QoS).

PT-G503-PHR-PTP-HV – Модуль резервирования PRP/HSR (Redbox), служащий для подключения устройств к PRP сетям.

Указанные устройства соответствуют стандартам МЭК 61850-3 и IEEE 1613 для применения на подстанциях, имеют рабочий диапазон температур -40 ~ 85°C, резервирование блоков питания 110/220 В. пост./перм. и гарантию 5 лет.

Также на подстанции применяются управляемые коммутаторы Moxa EDS-508A с 8 медными портами Fast Ethernet и преобразователи RS-232/422/485 в Ethernet NPort IA5450A с 4 последовательными портами в промышленном исполнении.
