Система интеллектуального контроля и управления гидромолотом

Разработчик: Производственная компания ООО «БалтГеоКомплекс».

Компания БалтГеоКомплекс выпустила серию новых копровых (сваебойных) установок с радиоуправлением на гусеничном ходу – машины серии АЯКС 20/25. Данные установки оснащены системами интеллектуального контроля и управления гидромолотом/p.

Система представляет собой программно-аппаратный комплекс на основе контроллера, модуля ввода/вывода ET-7017 от производителя ICP DAS и панели оператора WEINTEK cMT2108X.

ПАК обеспечивает:

1. Управление режимами забивки с панели оператора.
2. Мониторинг параметров состояния машины в реальном времени.
3. Ведение электронного журнала забивки.
4. Тонкую подстройку параметров работы молота для более оптимальной работы и не зависимости от погодных условий сложностей грунтов.

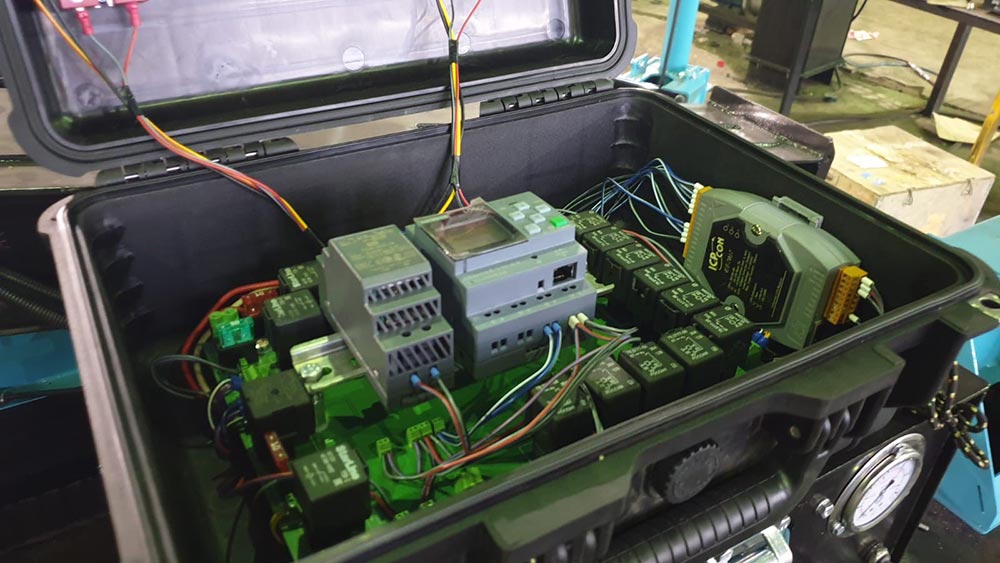

Защищенный шкаф с оборудованием

Рабочее место оператора

Программирование панели осуществлялось в среде разработки EasyBuilder Pro. Специалистами компании БалтГеоКомплекс был разработан проект, выполняющий все необходимые функции.

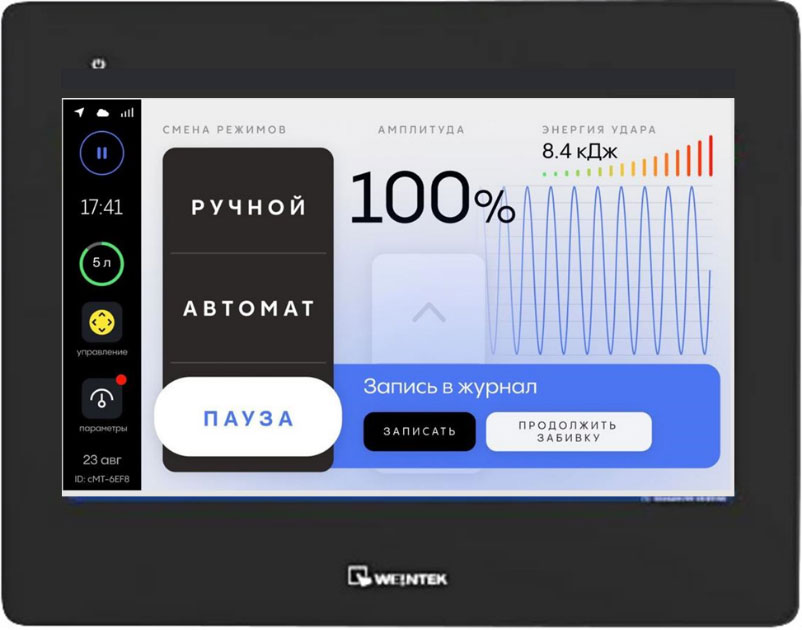

На основном экране расположено окно выбора режима забивки и амплитуды, основная панель с временем, количеством топлива и переходом на экран параметров, актуальная энергия удара и диаграмма удара, а также управление журналом забивки.

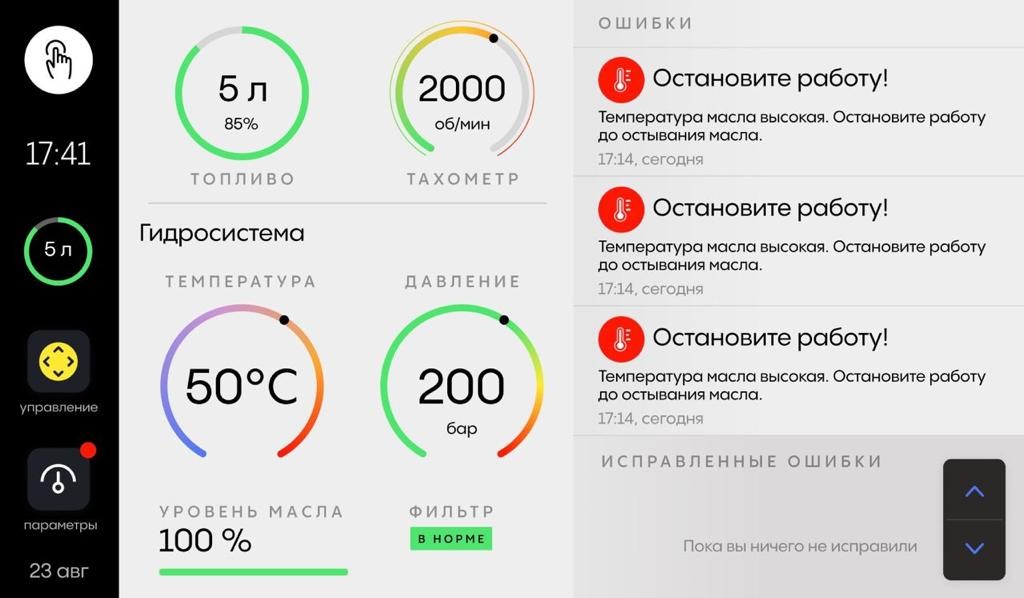

На экране параметров отображаются такие характеристики гидросистемы как температура гидравлического масла, давление в контуре, уровень масла в маслобаке и состояние сливного фильтра. Также в этом окне отображаются предупреждения системы о возможных неисправностях.

Применяемое оборудование ICP DAS и Weintek:

ET-7017 CR - Ethernet-модуль ввода/вывода с 8 каналами аналогового ввода, с защитой от перенапряжения и 4 каналами изолированного дискретного вывода. Управление и передача данных с данного устройства осуществляется по стандартному протоколу Modbus TCP.

cMT2108X - Панель оператора системы Cloud HMI с 10 дюймовым (1024x600) сенсорным экраном, 3 COM-портами, 2 Ethernet-портами, 1 USB-портом со средой разработки EasyBuilder Pro.

ООО «БалтГеоКомплекс» - производитель бурового оборудования для добычи полезных ископаемых, проведения инженерных изысканий, геологической и сейсмологической разведки, а также для строительства. Для разработки и производства оборудования используются новейшие технологии, что позволяет воплощать в жизнь функциональные и эффективные в эксплуатации модели.

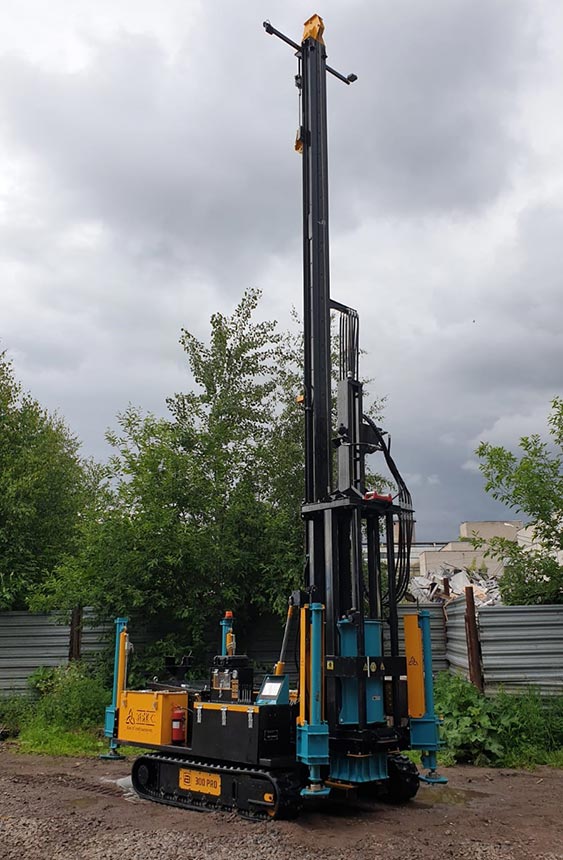

Внешний вид установки АЯКС 20/25
