Система управления угольной шахтой (Китай)

Угольная шахта Zhangji является одним из важных национальных проектов Китая. Здесь впервые была начата программа по реформированию инфраструктуры угольных шахт, инициированная Ассоциацией угольной промышленности Китая. На шахте в работе находятся 12 пластов, которые обеспечивают ежегодную угледобычу 4 млн. тонн угля. Строительство шахты проводилось с применением новейших технологий и заняло 5 лет. В настоящий момент угольная шахта Zhangji является одним из передовых предприятий угледобывающей промышленности Китая.

В связи с участившимися авариями на угольных шахтах Китая особое внимание в проекте шахты Zhangji было уделено обеспечению безопасности. Все данные о технологических процессах и окружающей среде должны поступать синхронно и передаваться по надежной коммуникационной сети, охватывающей все участки шахтного поля.

Система управления угольной шахтой (Китай)

Описание системы

Система управления угольной шахтой включает мониторинг технологических процессов и окружающей среды. Система обеспечивает сбор, передачу, обработку, отображение, запись и распечатку данных об основных производственных участках и выдает управляющие сигналы подземным и надземным транспортным системам шахты. Одновременно система осуществляет мониторинг рудничной атмосферы, вентиляционных сетей, температуры и т.д. Для обеспечения безопасности персонала также ведется видеонаблюдение.

Система имеет трехуровневую структуру. На нижних уровнях используются полевые шины MELSECNET и CC-Link, обеспечивающие сбор данных с производственных участков. Далее данные поступают в сеть Ethernet, построенную на промышленных коммутаторах MOXA ED6008-SS-SC. Выбор MOXA был обусловлен рядом особенностей коммутаторов: возможность передачи данных между удаленными производственными участками, поддержка интенсивного трафика, за счет наличия оптоволоконных портов - защита данных от электромагнитных помех. Все коммутаторы объединены в оптоволоконное резервированное кольцо по разработанной MOXA технологии Turbo Ring, обеспечивающей восстановление соединения в сети менее чем за 300 мсек., что позволяет гарантировать абсолютную надежность связи. По Ethernet-сети данные передаются в центр управления.

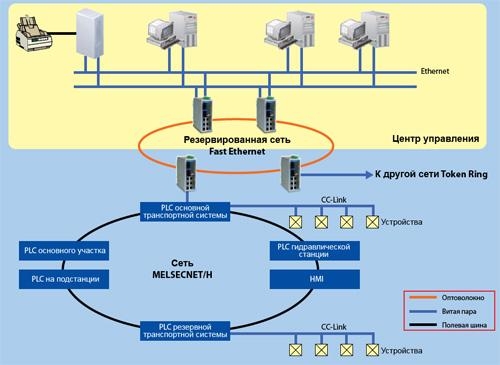

Схема сети объекта

 Система управления угольной шахтой (Китай)

Преимущества, определившие выбор оборудования

  1. Надежная коммуникационная сеть реального времени с резервированием по технологии Turbo Ring, позволяющим восстанавливать соединение менее чем за 300 мсек.
  2. Коммутаторы MOXA - это законченное решение, дающее пользователям возможность передавать данные по оптическим каналам, связывая различные участки производственного процесса.
  3. Промышленное исполнение, отсутствие вентилятора, длительная наработка на отказ, дублированные входы питания - все это позволяет гарантировать длительную бесперебойную работу устройств.
  4. Функция отсылки оповещений по e-mail дает возможность получать сообщения об авариях в режиме реального времени.
  5. Удаленная настройка и управление по сети существенно облегчают работу операторов.



Оборудование MOXA



ED6008-SS-SC (эквивалентен EDS-408A-SS-SC )

  • Быстрая и надежная сеть на базе кольцевого резервирования и оптоволоконных кабелей
  • Передача данных на 40-80 км
  • Автоматическое оповещение о сбоях
  • Программный пакет SNMP OPC Server Pro для простоты интеграции устройств в существующую систему
  • Защищенное исполнение и длительный срок наработки на отказ
  • Простота настройки и управления через web-интерфейс
