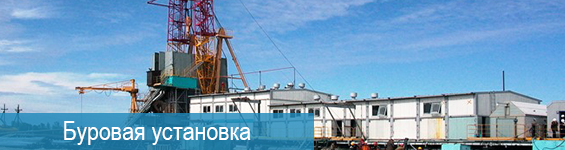

Управление технологическими процессами буровых установок (США)

Компания Varco International является ведущим поставщиком бурового оборудования и интегрированных систем управления процессами бурения нефтяных и газовых скважин. Новые системы управления на базе технологии Amphion, поставляемые компанией, основаны на применении сетей Ethernet. Эти системы обеспечивают эргономичное, эффективное и безопасное управление технологическими процессами современных буровых установок.

Управление технологическими процессами буровых установок (США)

Описание системы

 Системы управления, поставляемые Varco, являются системами высокой готовности, которые обеспечивают централизованный мониторинг, контроль и управление автоматизированными процессами бурения. Системы собраны на оборудовании компании Varco, ее партнеров и третьих производителей. Оператор системы осуществляет управление с эргономичного пульта бурильщика, который представляет собой комбинацию терминала с сенсорным экраном, кнопочного пульта и джойстиков. Комплекс средств наземного контроля обеспечивает формирование сигналов управления электрооборудованием и механизмами буровой установки. Основные технологические параметры, контролируемые системой, - частота вращения бурового долота (об/мин), осевая нагрузка на долото, крутящий момент, поток бурового раствора и др.

В качестве устройств связи в системе используются промышленные Ethernet-коммутаторы MOXA ED6008-MM-SC (эквивалентны EDS-408A-MM-SC), смонтированные в шкафы локального управления. Они обеспечивают мониторинг и управление процессами различного оборудования буровой. Каждый шкаф включает несколько устройств ED6008, которые передают управляющие сигналы локальным устройствам и отсылают данные с PLC, модулей Ethernet I/O и контрольных панелей на операторский пульт. Все локальные станции объединены друг с другом в оптоволоконное резервированное кольцо по разработанной компанией MOXA технологии Turbo Ring – такая резервированная сетевая инфраструктура позволяет оператору осуществлять все процессы в режиме реального времени. Резервирование сети и использование отказоустойчивых промышленных коммутаторов MOXA позволяют гарантировать высокую готовность системы управления буровой.

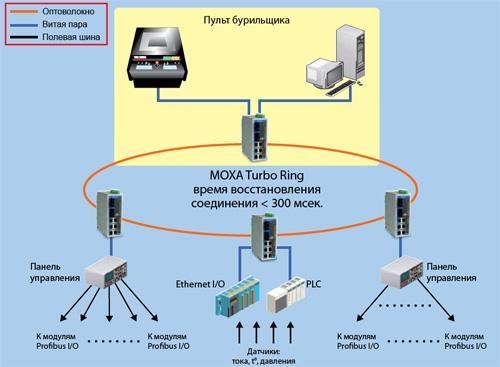

Схема сети объекта

Управление технологическими процессами буровых установок (США)

Преимущества, определившие выбор оборудования

  1. Технология резервирования сети MOXA Turbo Ring позволяет объединять Ethernet-коммутаторы в резервированное кольцо со временем перехода на резервный канал менее 300 мсек.
  2. Защищенное исполнение устройств, отсутствие вентилятора и длительный срок наработки на отказ гарантируют длительную безотказную работу устройств в условиях буровой.
  3. Коммутаторы ED6008-MM-SC имеют порты многомодовой оптики, что позволяет защитить передаваемые данные от электромагнитных и радиопомех, а также увеличить дальность передачи данных.
  4. ED6008-MM-SC монтируется на DIN-рейку, что позволяет удобно разместить устройство в шкафу автоматики.
  5. Коммутатор ED6008 в режиме реального времени отсылает оператору оповещение по e-mail при возникновении различных сбоев, позволяя быстро устранять неполадки.



Оборудование MOXA



ED6008-MM-SC (эквивалентен EDS-408A-MM-SC )

  • Быстрая и надежная сеть на базе кольцевого резервирования и оптоволоконных кабелей
  • Передача данных на большие расстояния
  • Автоматическое оповещение о сбоях по e-mail или через реле аварийной сигнализации
  • Длительный срок наработки на отказ и промышленное исполнение
  • Простота настройки и управления через web-интерфейс, Telnet или последовательную консоль
  • Модели с поддержкой расширенного температурного диапазона -40 ~ +75°С
