Взрывозащищенные пульты управления

Разработчик: ООО «Интер Групп»

Специалистами компании «Интер Групп» в 2019 был разработан, испытан и сертифицирован взрывозащищенный пульт управления – INpult. Пульт подходит для эксплуатации в химических, нефтехимических, пищевых, фармацевтических и прочих производствах, где есть окружающая его взрывоопасная среда с целью устранения или затруднения воспламенения вследствие эксплуатации пульта управления.

Пульт изготовлен из нержавеющей стали AISI 304 или AISI 316 и может включать в себя следующие элементы управления:

• свободно программируемую панель или сенсорный компьютер;
• светосигнальную арматуру;
• кнопки, переключатели, потенциометры;
• программируемый логический контроллер;
• распределенная периферия;
• искробезопасные барьеры;
• клеммные колодки.

INpult обладает сенсорной панелью, поэтому он намного более информативен для оператора, что позволит избежать множества ошибок управления, связанных с человеческим фактором. Для управления, отображения и ввода/вывода информации используются панели компании Weintek серии cMT и MT.

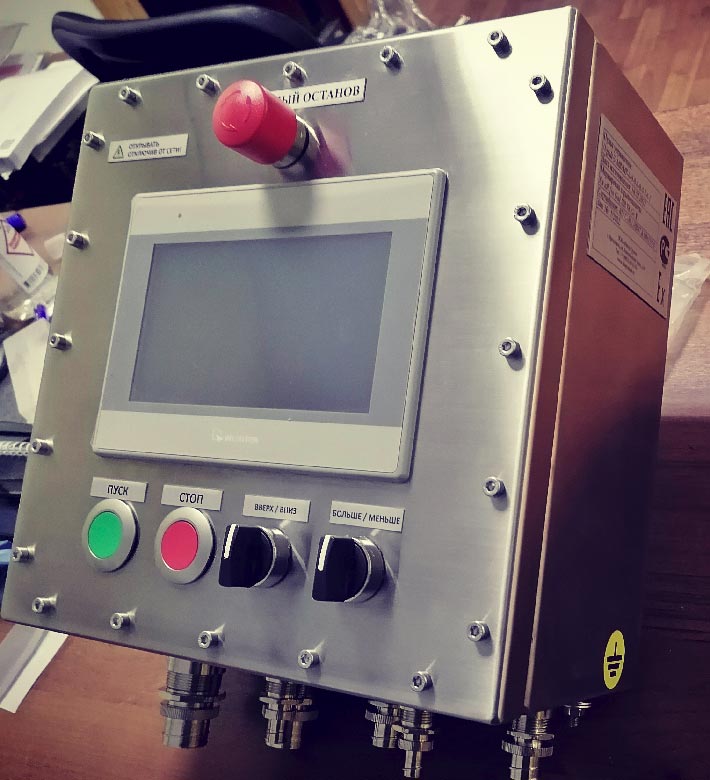

Рис. 1 - Схема пульта для управления диссольвером

Один из реализованных проектов стал пульт управления диссольвером (рис. 1) - мощным промышленным миксером, предназначенным для изготовления различных жидких продуктов с разной степенью вязкости. Контроллер принимает значения с датчиков и отправляет их на панель. Панель отображает положение диссольвера, крышки, температуру двигателя и наработку осцилляции. В проекте можно задать при помощи панели время работы (таймер), частоту вращения фрезы и включить или отключить работу диссольвера (рис. 2). Контроллер получает информацию с панели оператора и производит логические операции. Связь между контроллером и панелью осуществляется по протоколу Modbus TCP через провод Ethernet.

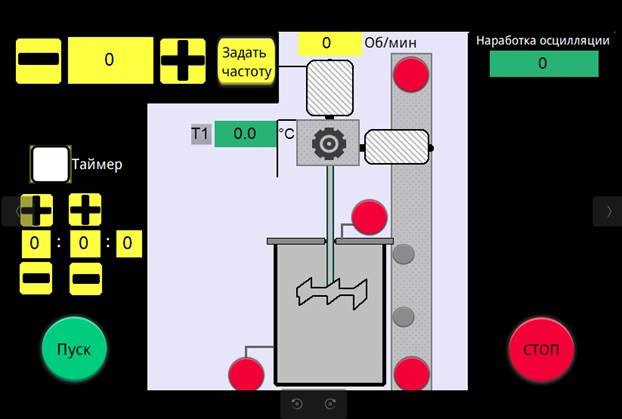

Рис. 2 – Интерфейс панели

Оборудование Weintek:

Серия MT – базовая серия панелей оператора с диагональю экрана от 4.3 до 15 дюймов.  С помощью устройств данной серии можно выполнить проект со следующим функционалом:

• подключения различных устройств по промышленным протоколам Modbus и внутренним протоколам известных производителей;
• отображение текущих и архивных графиков, а также различных таблиц;
• журналы событий и аварий и архивирование данных на USB Flash;
• разграничение прав доступа, создание различных скриптов.

Серия сMT – самая продвинутая серия панелей оператора с диагональю экрана от 7 до 15.6 дюймов. Устройства данной серии кроме базового функционала поддерживают:

• быстрое обновление рецептов;
• синхронизация данных с базой MySQL ;
• удаленный доступ с EasyAcces 2.0;
• поддержка протоколов MQTT, OPC UA.

Компания «Интер Групп» предоставляет услуги по автоматизации производственных процессов, а также осуществляет производство взрывозащищенного оборудования и НКУ. Основными принципами развития компании является постоянное совершенствование собственных навыков и освоение новых технологий.
