Обзор ультракомпактных компьютеров Nuvo-7531 / Nuvo-9531 от Neousys

В обзоре мы познакомимся с промышленными встраиваемыми компьютерами от Neousys. Ранее мы уже подробно рассматривали флагманские решения этого бренда. Они обладают модульной архитектурой и, как следствие, в них заложен огромный потенциал для решения колоссального объема поставленных задач. Кроме того, модульные решения поддерживают как программный, так и аппаратный RAID, в отличии от более бюджетных, но не менее интересных модификаций, которые также предусмотрены в продуктовой линейке Neousys.

Мы рассмотрим промышленные встраиваемые компьютеры Nuvo-7531 и Nuvo-9531. Финалист по итогам 2021 года в номинации Control Engineering – это Nuvo-7531, который оснащён сокетом LGA1151 для установки процессоров семейства WhIskey Lake и Coffee Lake. Также современная модель Nuvo-9531 с сокетом LGA1700 для установки процессоров семейства Alder и Raptor Lake. Компьютеры ультракомпактные, это идеальное решение для эксплуатации в условиях ограниченного пространства. Ведь несмотря на свои скромные габариты - 212 х 165 х 63 мм компьютеры поддерживают десктопные процессоры с максимальной мощностью в 65 Вт. Отметим, что найти промышленные решения со схожей производительностью при таких же габаритах крайне сложно, но тем не менее в современных реалиях потребность в таких решениях растёт. Обусловлено это развитием рынка маркировочных, роботизированных, беспилотных и других систем, где габариты является ключевым фактором.

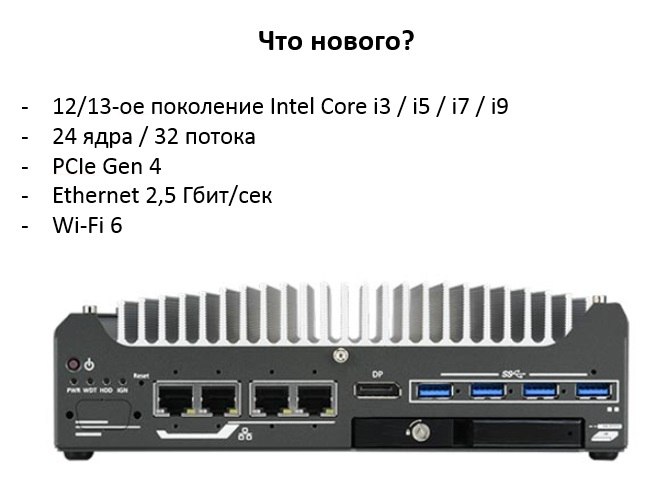

Поскольку конструктивно обе модели мало чем отличаются, то мы подробно рассмотрим современную модель – Nuvo-9531, которая поддерживает процессоры 12/13-ого поколения, включая Intel Core i3/i5/i7 и i9. Эти процессоры основаны на 7-нанометровом техпроцессе и имеют гибридное строение, а также улучшенную встроенную графику. Из новшеств важно отметить улучшенную пропускную способность, которая доступна благодаря поддерживаемому стандарту PCI Еxpress версии 4.0, что позволяет эффективно использовать накопители с поддержкой NVMe. Кроме того, в Nuvo-9531 предусмотрены современные сетевые контроллеры с поддержкой скорости в 2,5 Гбит/сек. Кроме того, Nuvo-9531 поддерживает стандарт связи Wi-Fi 6 для эффективного взаимодействия с беспроводными устройствами.

Система охлаждения Nuvo-9531 - это визитная карточка Neousys. Она заслуживает отдельного внимания. Традиционно для отвода тепла используется ребристый радиатор по методу экструзии. Благодаря удачной компоновке элементов на плате компьютера, удалось добиться оптимальных габаритов изделия. Все высокие компоненты системы перенесли на нижнюю сторону платы, а на верхней стороне располагаются невысокие и греющиеся компоненты, что позволяет использовать единый радиатор с относительно тонкой и фрезерованной подошвой, который сглаживает перепады высот этих компонентов. Кроме того, удачное количество интерфейсных разъёмов позволило расположить их в одном ряду, что в свою очередь также помогло получить компактные габариты.

Nuvo-9531 поддерживает десктопные процессоры с TDP вплоть до 65 Вт, но, разумеется, законы термодинамики неизменны, и при таких компактных габаритах компьютера было бы слишком многообещающе ожидать максимальной производительности этих процессоров. В связи с этим по умолчанию в Nuvo-9531 предусмотрено ограничение расчетной тепловой мощности процессоров в 35 Вт, но и тут разработчики нашли выход из ситуации, предоставляя своим клиентам возможность маневрировать. Например, благодаря доступной в меню BIOS функции SKU Power Configuration, можно использовать различные процессоры и снижать им TDP. Таким образом, мы можем использовать полноценные производительные процессоры в Nuvo-9531. Эта функция расширяет ассортимент поддерживаемых процессоров, а также позволяет использовать мощные процессоры в энергоэффективных системах.

Кроме того, в случае, если вам необходимо получить максимально доступную производительность, то это возможно при использовании внешнего радиатора, позволяющего процессору работать на полную мощность в режиме TDP 65 Вт. На корпусе предусмотрено место для штатной установки внешнего радиатора. Сбоку компьютера есть технологический вырез для питания кулера. Напомним, что внешний радиатор необходим только при условии использования процессора в режиме TDP 65 Вт. В режиме работы TDP до 35 Вт использовать его нет необходимости.

Традиционно при производстве компьютера используются индустриальные комплектующие и компонентная база, что позволяет компьютеру работать непрерывно в температурном диапазоне от -25℃ до +60℃.

Кроме того, Nuvo-9531 имеет длительный жизненный цикл до 10 лет, что позволяет использовать оборудование в долгоиграющих проектах. Вместе с этим, встраиваемый компьютер устойчив к вибрации и ударным нагрузкам. Наряду со стандартными испытаниями в части питания и содержания вредных веществ, Nuvo-9531 также прошёл испытания согласно стандарту MIL-STD-810H.

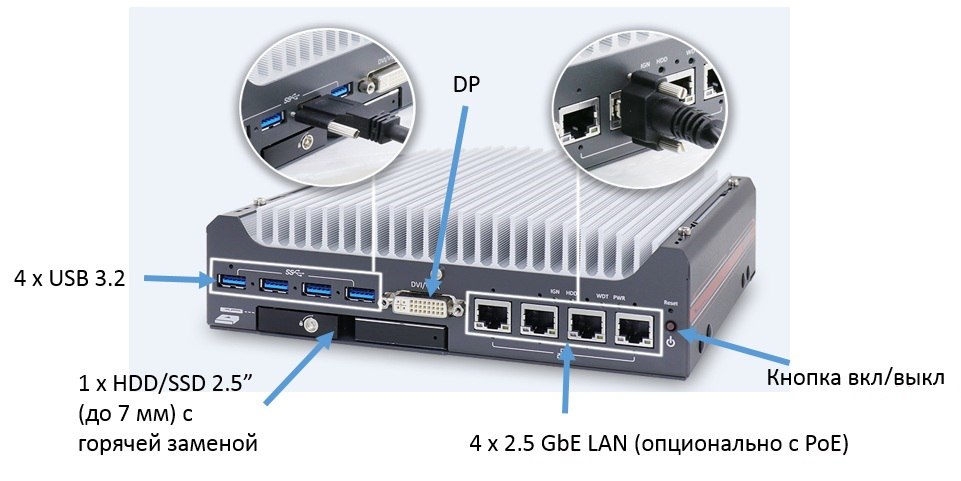

Давайте взглянем подробно на интерфейсные разъемы. На лицевой стороне компактно расположены 4 USB и 4 сетевых порта для подключения кабелей с фиксирующими винтами, что повышает надежность коммутации, а также исключает случайное выпадение кабелей в условиях повышенной вибрации. Также на лицевой стороне есть кнопка включения-выключения устройства, Display Port и корзина с внешним доступом для установки накопителей формата 2.5”.

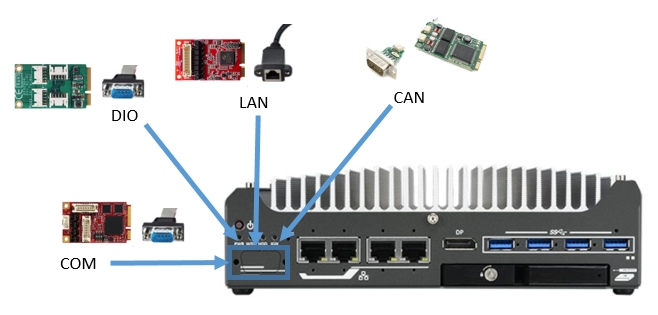

Также производитель предусмотрел технологический вырез DB-9 для вывода универсальных модулей расширения форм-фактора Mini PCI Еxpress, которые широко представлены в промышленном сегменте, начиная от сетевых интерфейсов и заканчивая последовательными.

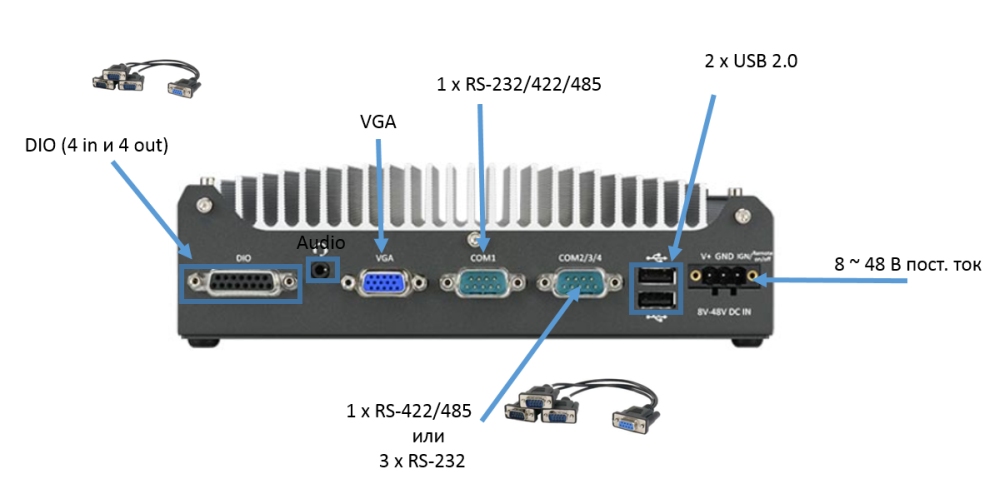

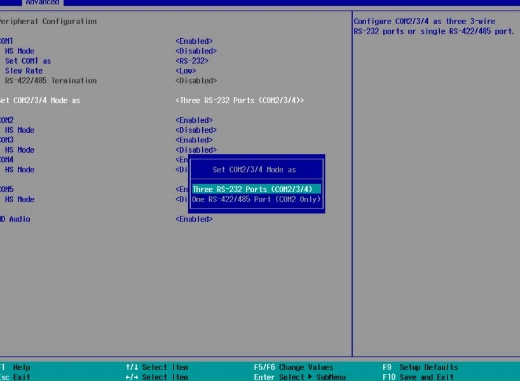

На тыльной стороне расположены цифровые входы и выходы в исполнении DB-15, а также аудиоинтерфейс и VGA. Что касается последовательных интерфейсов, то предусмотрены 2 переключаемых COM-порта, режим работы которых настраиваются в меню БИОС.

Кроме того, через внешний кабель из одного переключаемого COM-порта мы можем получить три RS-232.

Справа расположены USB порты и клеммник питания. Отметим, что компьютером можно управлять дистанционно, например, с кнопки.

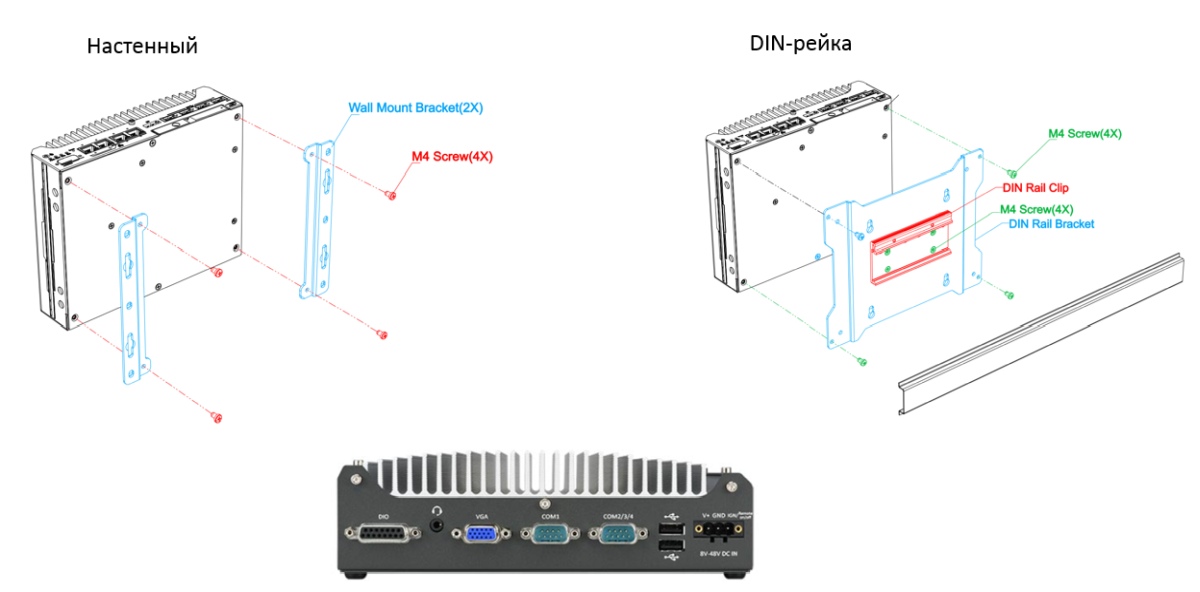

В заключении отметим доступные варианты крепления на стену или при помощи опционального крепления на DIN-рейку. При монтаже на плоскую поверхность необходимо учитывать правильное положение ребер радиатора, то есть вертикальное - для эффективного рассеивания теплового потока в условиях естественной конвекции.
