Встраиваемые компьютеры Neousys серии Nuvo-7200VTC для подвижного состава

Обзор 737 Октябрь’2022

Встраиваемые компьютеры Neousys благодаря защищённому исполнению могут применяться не только для промышленных сред, но также для подвижного состава в транспортной отрасли. Компактные габариты и широкий функционал делает встраиваемые компьютеры Neousys передовыми решениями промышленного класса, что обеспечивает позитивный отклик среди индустриальных инноваторов. В транспортной отрасли для подвижного состава предъявляются высокие требования к электронному оборудованию, схожие с теми, что установлены, например, в тяжелой промышленности, но гораздо более строгие с точки зрения питания и температурного диапазона. Благодаря широкому набору интерфейсов, Nuvo-7200VTC могут применяться в различных транспортных средствах. Один из оптимальных сценариев применения – это современные системы видеомониторинга на подвижных железнодорожных составах. В нашем обзоре мы рассмотрим основные преимущества компактных компьютеров повышенной надёжности серии Nuvo-7200VTC и протестируем уникальную особенность компьютеров с предустановленным ИБП, который предусмотрен в модификациях - Nuvo-725xVTC.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов

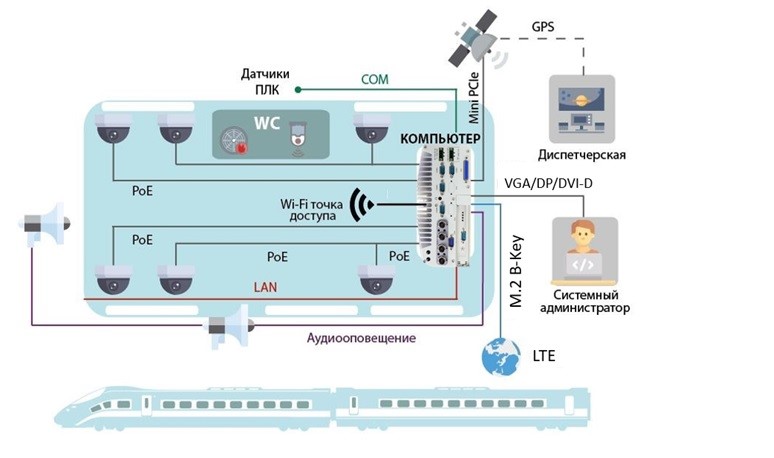

Рис.1 – типовая схема применения на подвижном составе

В зависимости от поставленной задачи, в серии Nuvo-7200VTC на выбор доступны следующие модификации:

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов

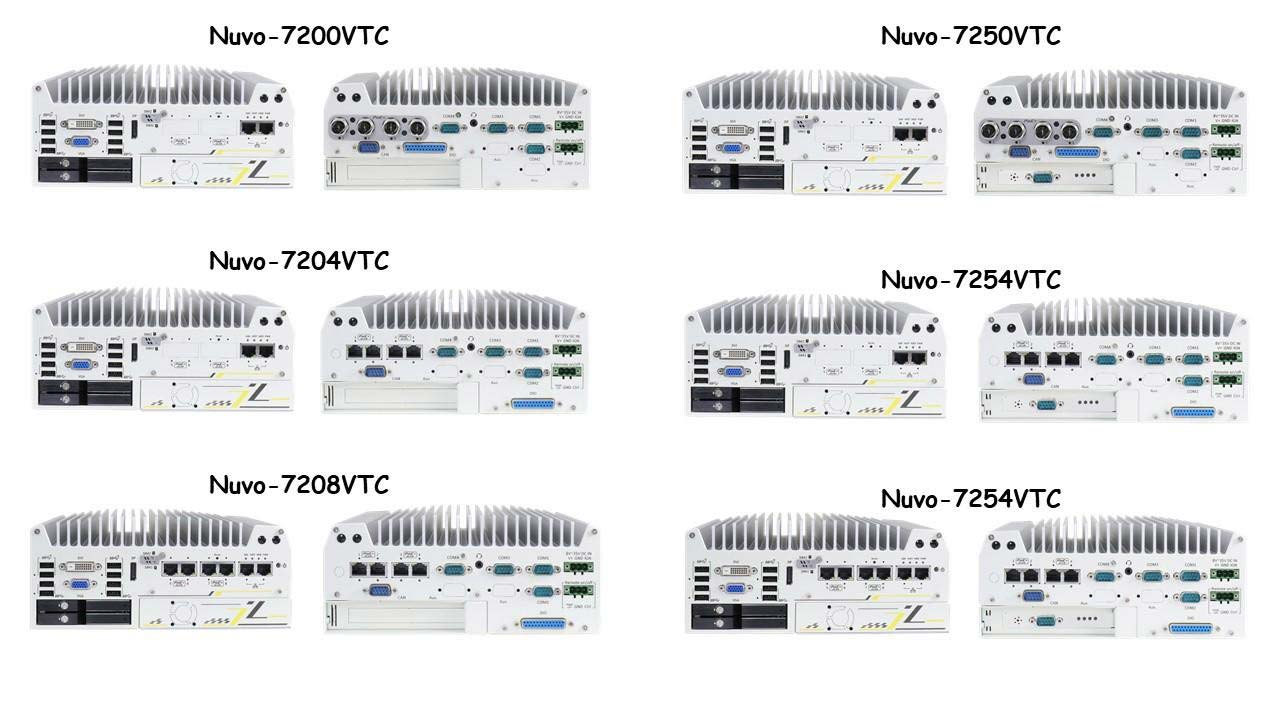

Рис.2 – доступные модификации (Nuvo7200VTC)

Пассивная система охлаждения

Встраиваемые компьютеры Nuvo-7200VTC оснащены пассивной системой охлаждения. Для отвода тепла используется алюминиевый ребристый радиатор, произведенный по методу экструзии. Все ответственные компоненты на плате компьютеров находятся в одной плоскости, за счёт чего ребристый радиатор эффективно отводит тепло напрямую с чипов. Эта особенность позволяет выиграть в габаритах изделия.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов

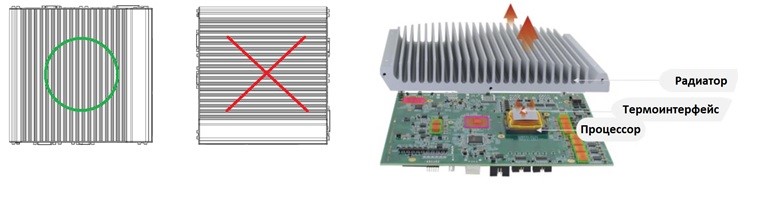

 Рис.3 – система охлаждения (Nuvo7200VTC)

Соответствие отраслевым стандартам

Встраиваемые компьютеры Nuvo-7200VTC соответствуют стандартам транспортной отрасли, которые определяют требования к электронному оборудованию, применяемому на подвижном составе. В частности, встраиваемые компьютеры соответствуют стандарту EN50155 (описывает условия работы и конструктивные особенности электронного оборудования, используемого в подвижном составе. Наличие данного сертификата позволяет применять оборудование в тяжелых условий и гарантирует его работу практически на любом виде транспорта). Также Nuvo-7200VTC соответвуют стандарту E-Mark (описывает соответствие со стандартами безопасности электронных компонентов автотранспорта). Наличие данных сертификатов подтверждает возможность эксплуатации компьютера в следующих экстремальных условиях:

  • Сильные перепады температур.
  • Повышенная влажность.
  • Повышенные вибрации.
  • Ударные воздействия.
  • Электромагнитные помехи.
  • Перепады напряжения питания и многое другое.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов
Рис.4 – имеющиеся сертификаты соответствия (Nuvo-7200VTC)

Расширенный диапазон рабочих температур

Благодаря использованию передовых технологий и надёжной компонентной базы, компьютеры Nuvo-7200VTC могут эксплуатироваться в расширенном температурном диапазоне - от -40°C до ~ 70°C. При этом речь идёт не только о возможности работы в данном диапазоне, но также и при резких температурных перепадах, что особенно актуально для железнодорожных подвижных составов в зимнее время года, когда поезда на пути следования могут заезжать в туннели.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов
Рис.5 – Диапазон рабочих температур (Nuvo-7200VTC)

Поддержка PoE и разъёмы M12

В модификациях Nuvo-7200VTC и Nuvo-7250VTC сетевые разъёмы имеют исполнение M12 (X-coded), что обеспечивает устойчивость компьютеров к механическим воздействиям. Конструкция X-образного разъема M12 имеет надежный механизм блокировки, который защищает устройство от потери сигнала при воздействии сильной вибрации. Такая конструкция подходит для длительного использования на железных дорогах. Кроме того, встраиваемые компьютеры оснащены контроллерами Intel i210 и i219. Поддержка PoE предусмотрена через контроллер i210: он поддерживает технологию Wake-on-LAN, функцию объединения (Teaming) и среду PXE для удалённого развёртывания. Вместе с этим стоит отметить максимальный бюджет мощности PoE– 100Вт (25,5Вт на порт), что позволяет запитывать различные внешние устройства.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов

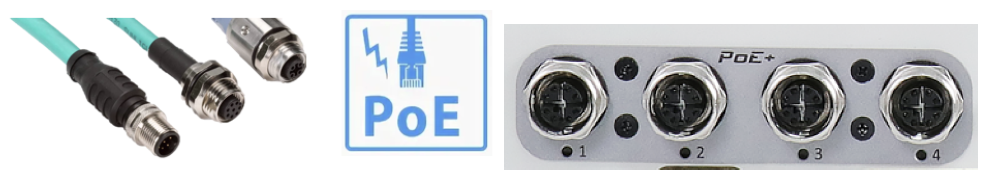

Рис.6 – Разъёмы M12 c поддержкой PoE (Nuvo-7200VTC и Nuvo-7250VTC)

Расширенный диапазон входного питания

Безусловно, встраиваемые компьютеры являются важной и неотъемлемой частью цифровой инфраструктуры подвижного состава и используются совместно с другим высокотехнологичным оборудованием. Расширенный диапазон питания - 8 ~ 48В в компьютерах Nuvo-7200VTC сильно упрощает решение вопросов интеграции в единую систему, так как позволяет подключать их к разным источникам тока. Кроме того, серия Nuvo-7200VTC оснащена клеммником дистанционного управления и интеллектуальным модулем, который позволяет запитываться от бортовой сети, например, от аккумулятора транспортного средства. На плате предусмотрен поворотный переключатель, который позволяет выставлять диапазон срабатывания компьютера.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов

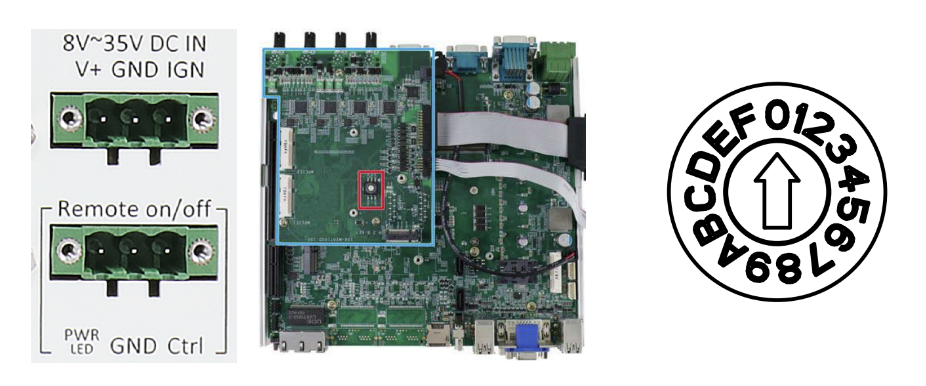

Рис.7 – Клеммник и модуль управления питанием (Nuvo-7200VTC)

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов
Рис.8 – выдержка и положения поворотного переключателя (Nuvo-7200VTC)

Защищённое исполнение

Компьютеры Nuvo-7200VTC имеют защищённое исполнение. Под этим подразумевается возможность работы компьютеров в условиях повышенной вибрации. Кроме того, они выдерживают ударную нагрузку до 5G. Это реализовано благодаря специальной конструкции и применяемым технологиям. Во всех встраиваемых решениях производитель предусмотрел демпфирующие крепления и возможность подключения кабелей с фиксирующими разъёмами, что исключает случайное выпадение кабелей в условиях повышенной вибрации.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов
Рис.9 – Защищённое исполнение (Nuvo-7200VTC)

Лёгкий доступ к корзинам HotSwap

В Nuvo-7200VTC предусмотрен доступ к двум корзинам HotSwap с лицевой стороны, куда можно установить SSD/HDD накопители формата 2.5” (с поддержкой RAID 0/1). Помимо SATA, также на плате компьютера предусмотрены слоты M.2 ключ M и Mini PCIe для подключения твердотельных накопителей данных форматов.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов
Рис.10 – доступ к корзинам HotSwap с лицевой стороны (Nuvo-7200VTC)

Функция SKU Power Config

Во встраиваемых компьютерах серии Nuvo-7200VTC в БИОС предусмотрена функция SKU Power Config, которая позволяет снижать мощность процессора в БИОСе. Эта функция позволяет установить процессор номиналом 65 Вт и ограничить его мощность в 45 Вт/35 Вт/25 Вт или 15 Вт. Это расширяет ассортимент поддерживаемых процессоров, что особенно актуально в эпоху их ограниченного выбора на рынке.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов
Рис.11– Настройка SKU Power Config (Nuvo-7200VTC)

Поддержка ИБП

В модификациях Nuvo-7250VTC, Nuvo-7254VTC и Nuvo-7258VTC предусмотрено инновационное решение для резервного питания на основе суперконденсаторов с функциями ИБП. Данный ИБП представляет собой проприетарную плату форм-фактора PCIe - PB-2500J-PCIe. Наличие платы с функциями ИБП позволяет компьютеру работать при потере электроэнергии. Связь с компьютером осуществляется через COM-порт. Система постоянно отслеживает энергопотребление и оценивает точное время для корректного отключения, что позволяет предотвратить незапланированную потерю данных.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов

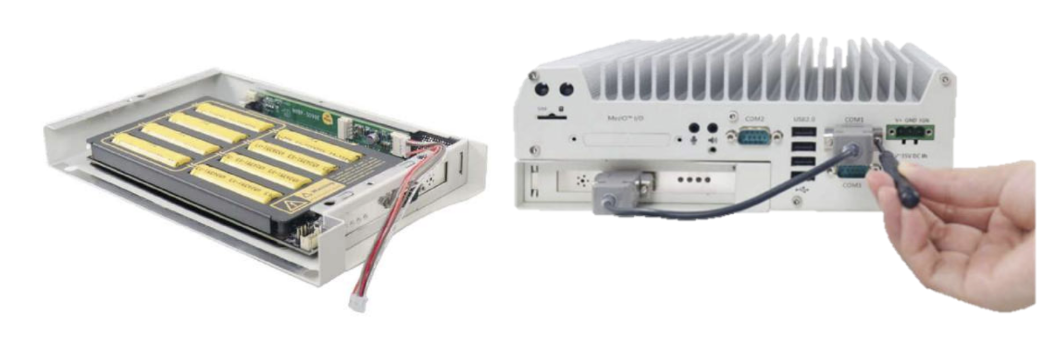

Рис.12 – Встроенный ИБП (Nuvo-7200VTC)

Нам стало интересно проверить работу ИБП на примере компьютера Nuvo-7254VTC. При запуске утилиты PB2500J_Parameter_Configurer, которую предоставляет производитель, в меню отображаются настройки ИБП платы с суммарной ёмкостью конденсаторов ≈ 2500 Вт·с. Кроме того, в меню можно настроить автовыключение компьютера при потери электроэнергии. По нашим замерам, ИБП хватило на 2 минуты работы, чего вполне достаточно для корректного выключения компьютера.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов

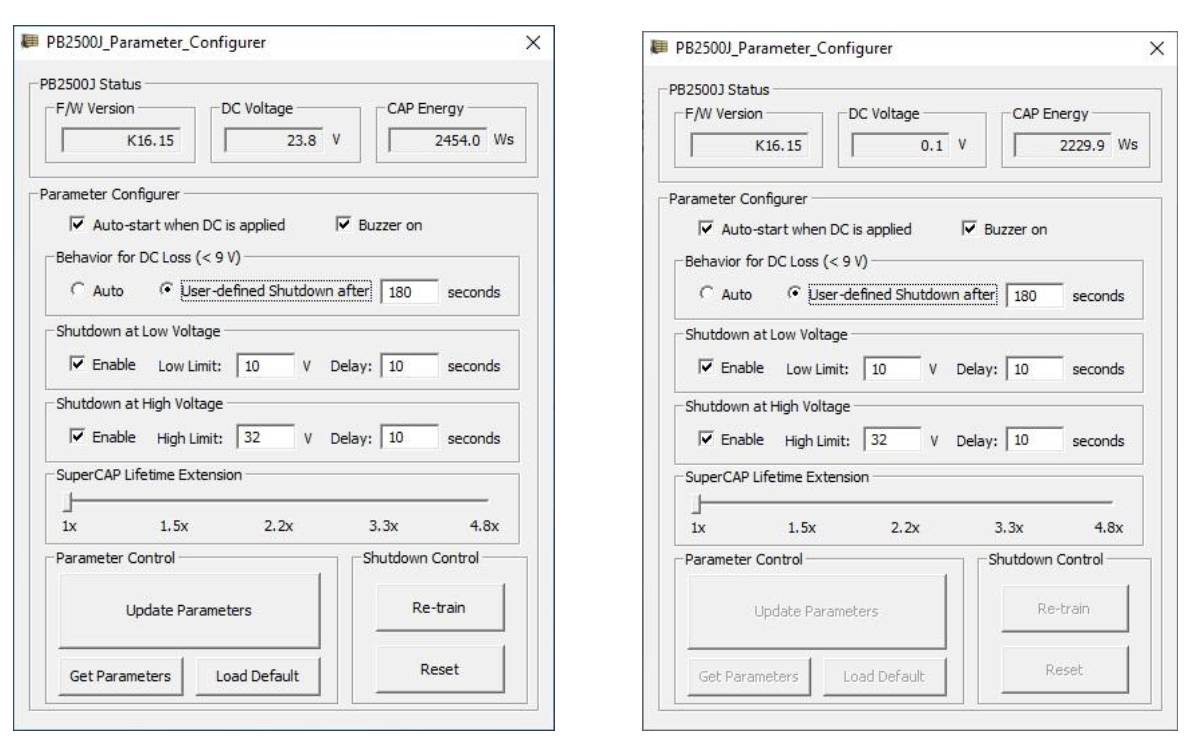

Рис.13 – Слева – ИБП в обычном режиме, справа – ИБП при потере электроэнергии (Nuvo-7254VTC)

Технические характеристики

Ядро системы
Процессор Поддержка процессоров I 8-го и 9-го поколений Intel CoreTM CPU (Сокет LGA1151, 35WTDP)
- Intel CoreTM i7-9700TE/ i7-8700T
- Intel CoreTM i5-9500TE/ i5-8500T
- Intel CoreTM i3-9100TE/ i3-8100T
Чипсет Intel Q370
Графический ускоритель Интегированный Intel UHD Graphics 630
ОЗУ До 64 Гб DDR4 2666/ 2400 SDRAM (два слота SODIMM)
AMT Поддерж AMT 12.0
TPM Поддержка TPM 2.0
Интерфейсы ввода/вывода
Ethernet 2x Gigabit Ethernet Intel I219 и I210
PoE+ 4x IEEE 802.3at (25.5Вт) Gigabit PoE+ Intel I210
- разъем M12 (Nuvo-7250VTC);
- разъем RJ45 (Nuvo-7254VTC)
8x IEEE 802.3at (25.5W) Gigabit PoE+ Intel I210
- разъемRJ45 (Nuvo-7258VTC)
CAN 1x изолированный порт CAN 2.0
Изолированный DIO 4x изолированных порта DI и 4x изолированных порта DO
USB 3.1 4x USB 3.1 Gen2 (10 Gbps)
4x USB 3.1 Gen1 (5 Gbps)
Видеопорты 1x VGA , поддерживаемое разрешение 1920 x 1200
1x DVI-D, поддерживаемое разрешение 1920 x 1200
1x DisplayPort, поддерживаемое разрешение 4096 x 2304
Последовательные порты 2x программируемых порта RS-232/422/485 (COM1/ COM2)
2x порта RS-232 (COM3/ COM4)
Аудио 1x mic-in
1x speaker-out
Хранение
SATA HDD 2x лотка для жестких дисков с возможностью горячей замены для установки 2,5 ”HDD / SSD, поддержка массиово RAID 0/ 1
mSATA 1x полноразмерный порт mSATA (мультиплексор с mini-PCIe)
M.2 1x разъем M.2 2280 M key (PCIe Gen3 x4) для NVMe SSD или Intel OptaneTM
Слоты расширения
Mini PCI-E 1x полноразмерный mini PCI Express с внутренним разъемом для SIM-карты (мультиплексор с mSATA)
2x полноразмерный mini-PCIe (только сигналы USB) с внутренними разъемами для SIM-карт
M.2 2x M.2 2242 B key один с двумя разъемами SIM-карты, доступными спереди, поддерживает режим dual SIM с выбранным модулем M.2 LTE
Питание
Вход постоянного тока 1x 3-контактный подключаемый клеммный блок для входа постоянного тока от 8 до 35 В (IGN / GND / V+)
Удаленное управление питанием 1x 3-контактный подключаемый клеммный блок для дистанционного управления и светодиодного выхода PWR
Резервное питание
Вместимость 2500 ватт в секунду
Физические параметры
Габариты 240 мм (Ш) x 225 мм (Г) x 103 мм (В)
Вес 4.1 Кг
Монтаж Настенное крепление с демпфирующими кронштейнами (стандартно) или крепление на DIN-рейку (опция)
Окружающая среда
Рабочая температура от -40°C до 70°C **/***
Температура хранения от -40°C до 85°C
Влажность 10%~90%, без конденсации
Защита от вибраций IEC61373:2010, Категория 1,
Класс B по корпусу (часть стандарта EN50155)
Защита от ударов IEC61373:2010, Категория 1,
Класс B по корпусу (часть стандарта EN50155)
ЭМС E-Mark, EN 50155, EN45545(Nuvo-7258VTC), CE/FCC Класс A, в соответствии с EN 55032 и EN 55024
** Для процессоров i7-9700E и i7-8700, работающих в режиме 65 Вт, максимальная рабочая температура должна быть ограничена 50 °C, а при длительном применении и полной нагрузки может произойти тепловое дросселирование. Пользователи могут настроить мощность процессора в BIOS, чтобы получить более высокую рабочую температуру.
*** Для работы при отрицательных температурах требуется жесткий диск или твердотельный накопитель (SSD) с широким температурным диапазоном.

Комплектация

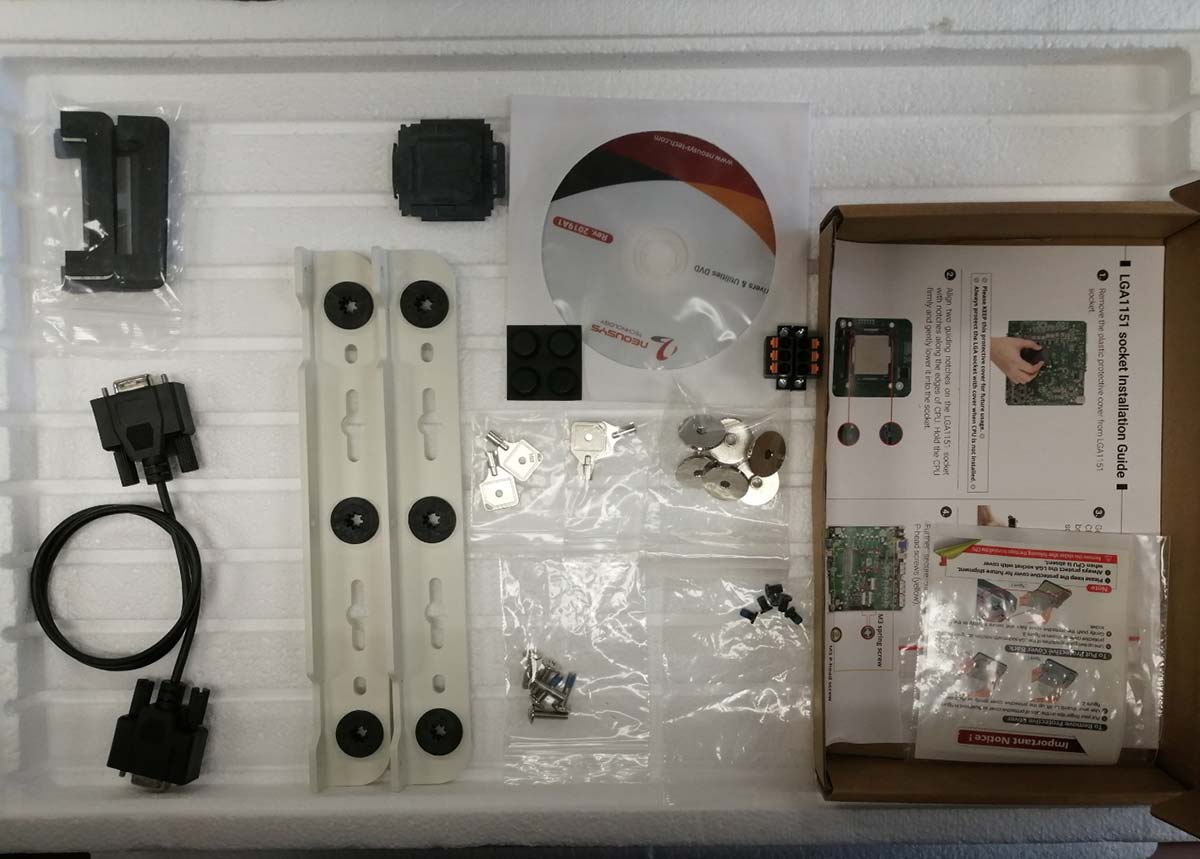

В стандартную комплектацию, помимо компьютера, входят демпфирующие крепления для монтажа на плоскую поверхность, кабель DB9/DB9 для связи компьютера с ИБП, клеммник питания, DVD диск, термоинтерфейсы, ключи от корзин для накопителей, держатель для процессора, краткая инструкция и наборы метизов. Блок питания (FSP120-AAAN3) и сетевые кабели формата M12 (Cbl - M12X8M-RJ45) заказываются опционально.

Встраиваемые компьютеры  Neousys серии Nuvo-7200VTC для подвижных составов
Рис.14 – Комплектация (Nuvo-7200VTC)
