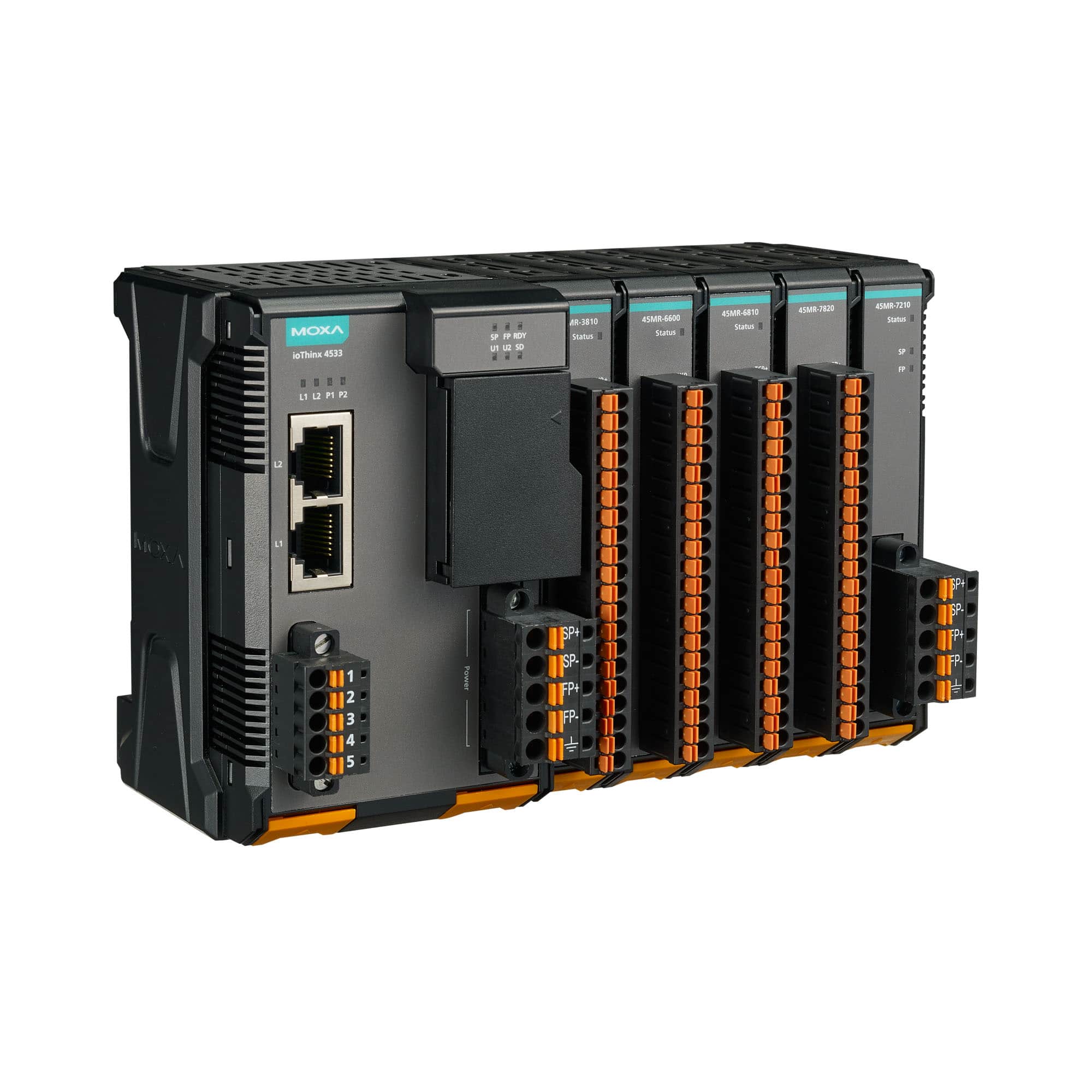

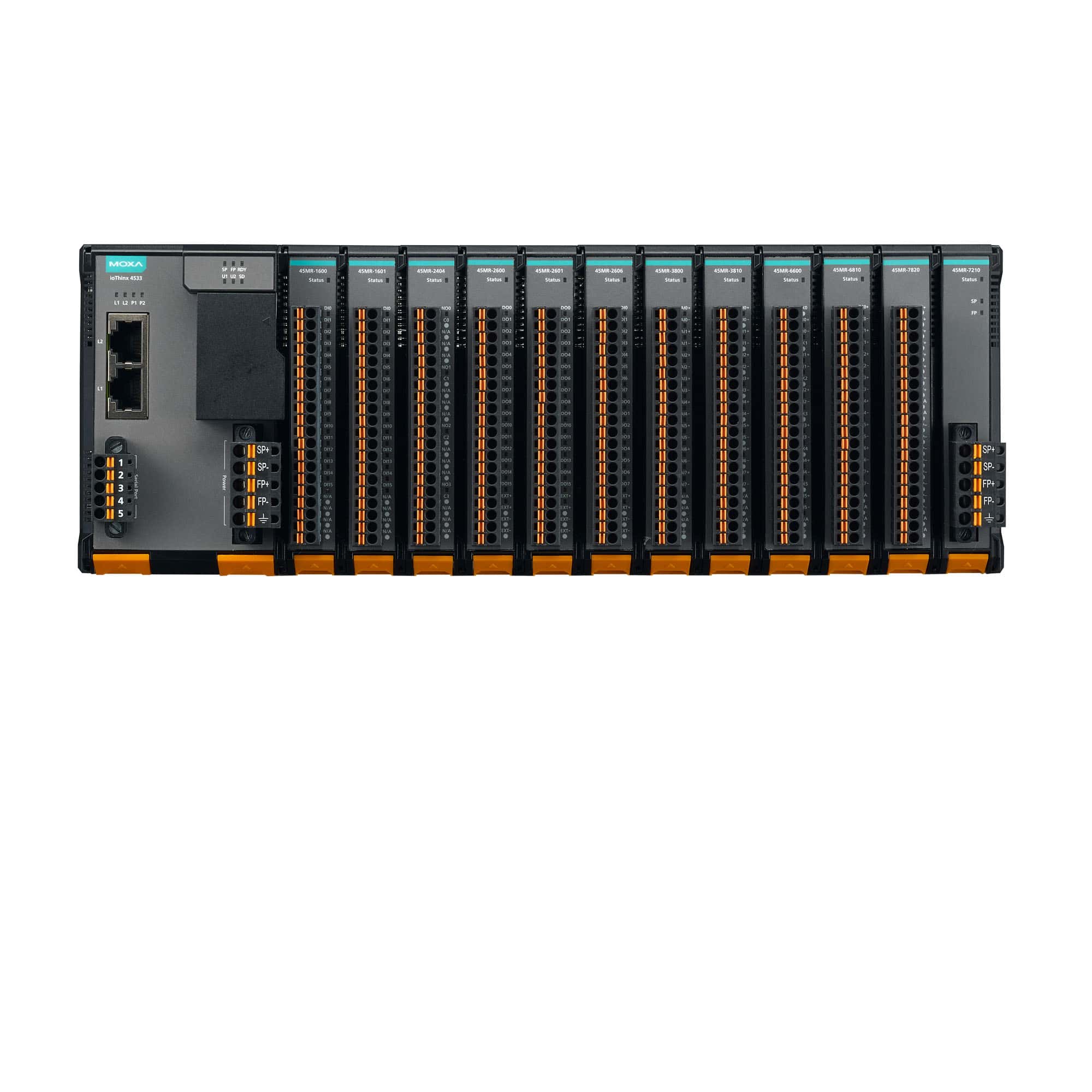

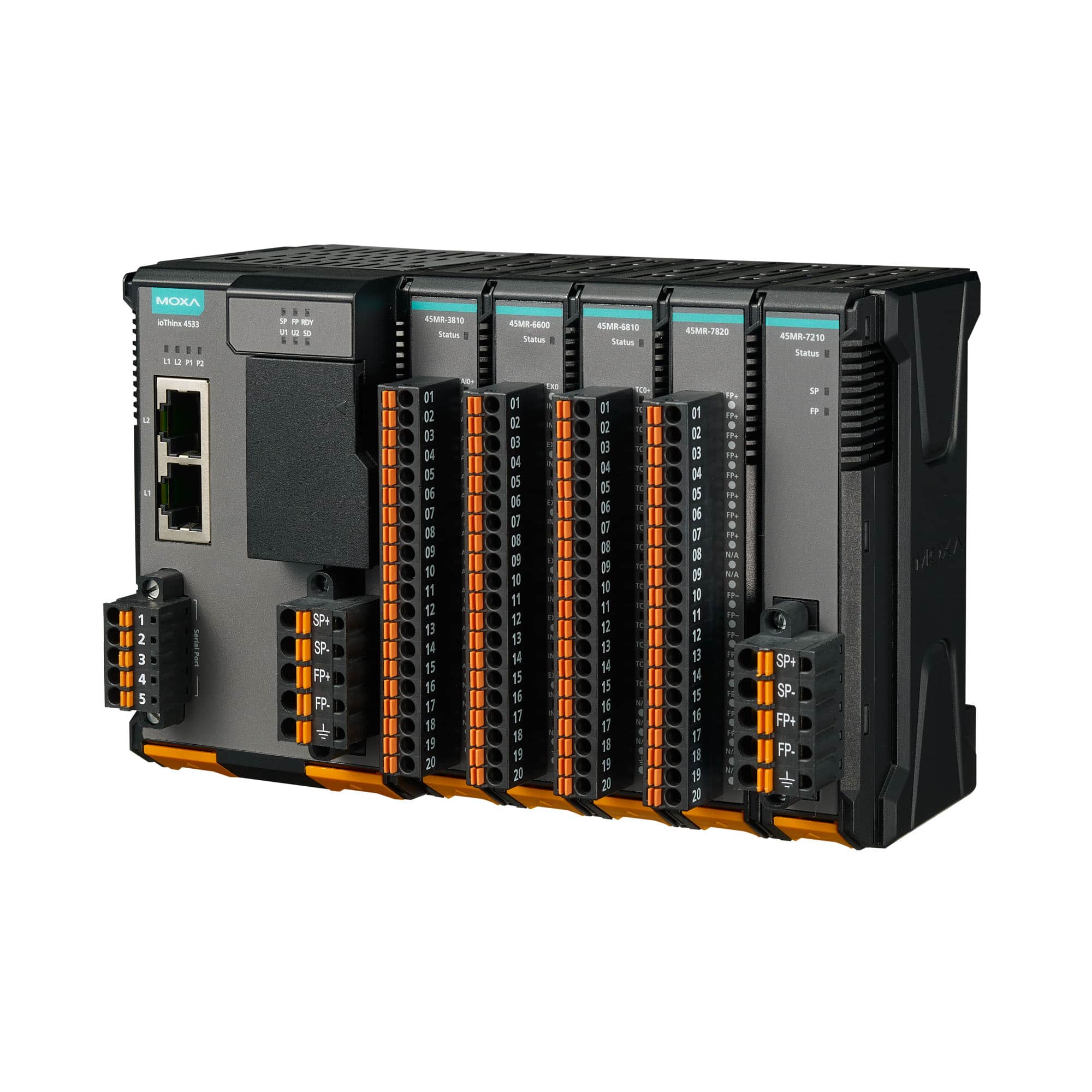

Контроллер ioThinx 4533-LX-T

Параметры связи

• Порты Ethernet

  2 

• Магнитная изоляция Ethernet-портов

  1,5 кВ 

Основные характеристики контроллеров

• Процессор

  NXP i.MX7D 1 ГГц 

• Тип карты памяти

  microSD™ (SDHC) 

• Объем карты памяти

  до 32 Гб 

• Встроенная flash-память

  8 Гб eMMC (6 Гб зарезервированы для пользователя)

• DRAM

  512 Мб DDR3

• MRAM

  128 Кб

Устанавливаемые модули

• Макс. кол-во модулей ввода/вывода

  64

Параметры последовательной связи

• Интерфейс

  1 x RS-232/422 или 2 x RS-485 (2-wire) 

• Разъем последовательного порта

  Клемма 

• Передаваемые сигналы

  RS-422: TxD+, TxD-, RxD+, RxD-, GND 
  RS-485 (2-проводный): Data+, Data-, GND 
  RS-232: TxD, RxD, RTS, CTS, GND 

• Бит данных

  7, 8 

• Четность

  нет, чет, нечет 

• Стоповые биты

  1, 2 

• Управление потоками данных

  RTS/CTS 

• Скорость передачи данных, бит/с

  1200 ~ 115200 

Выходные характеристики

• Выходное напряжение

  12/24 В пост.

• Ток для исполнительных устройств

  2 А макс.

• Разъем

  Клемма 

Управление устройством

• Кнопка Reset

  Есть 

• Консольный порт

  RS-232 (TxD, RxD, GND), 3-контактный (115200, n, 8, 1)

Требования к электропитанию

• Рабочее напряжение

  12 ~ 48 В пост. 

• Потребление тока

  1940 мА при 12 В

• Разъем электропитания

  Клемма 

Условия эксплуатации

• Рабочая температура, °C

  -40 ~ +75 

• Температура хранения, °C

  -40 ~ +85 

• Рабочая влажность, %

  5 ~ 95 

• Рабочая высота над уровнем моря

  до 4000 м 

Защита

• Защита по току

  Есть 

• Защита от перенапряжения

  Есть 

Системные характеристики

• Часы реального времени

  Есть 

Операционная система

• Операционная система

  Linux kernel 4.4 (CIP, PREEMPT_RT), Debian 9 

• Поддержка языков программирования

  C/C++, Python

Программное обеспечение

• Библиотеки

  Azure/AWS/Alibaba Cloud 

Конструктивные свойства

• Материал корпуса

  Пластик 

Размеры и вес

• Габаритные размеры, мм

  60.3 x 99 x 75

• Вес нетто, кг

  0.21

Монтаж

• Монтаж

  На DIN-рейку 

Наличие международных сертификатов

• Электромагнитная совместимость (EMI)

  CISPR 32 
  FCC Part 15 Subpart B Class A 

• Электромагнитная совместимость (EMS)

  IEC 61000-4-3 RS 
  IEC 61000-4-5 Surge 
  IEC 61000-4-6 CS 
  IEC 61000-4-8 
  IEC 61000-4-2 (ESD) 
  IEC 61000-4-4 (EFT) 

• Электромагнитная совместимость (EMC)

  EN 55024 
  EN 55032 

• Удары

  IEC 60068-2-27 

• Вибрации

  IEC 60068-2-6 

• Среднее время наработки на отказ (MTBF), часов

  856064

Гарантийный срок

• Гарантийный срок

  5 лет 

Комплект поставки

• Комплект поставки

  CBL-4PINDB9F-100: Консольный кабель с 4 контактов на DB9 ''мама'' (100 см) 
  Устройство 
  краткое руководство пользователя 
