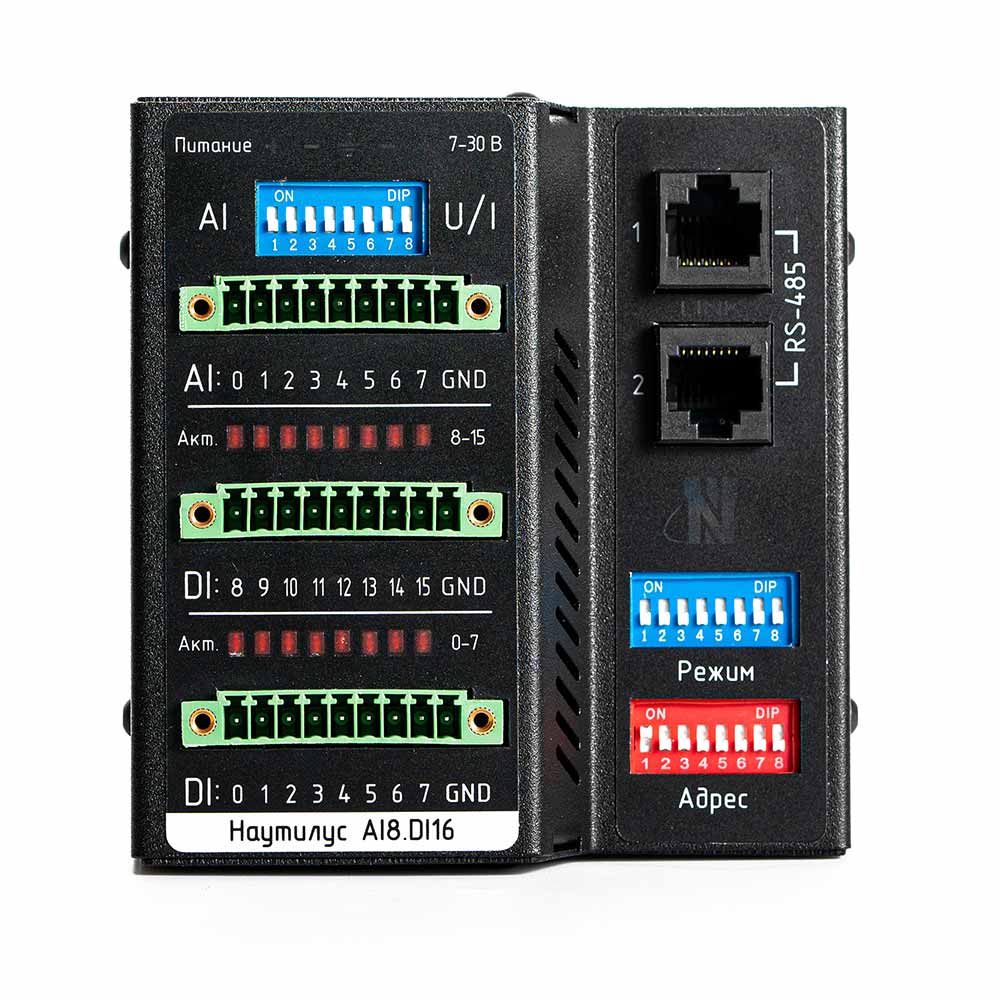

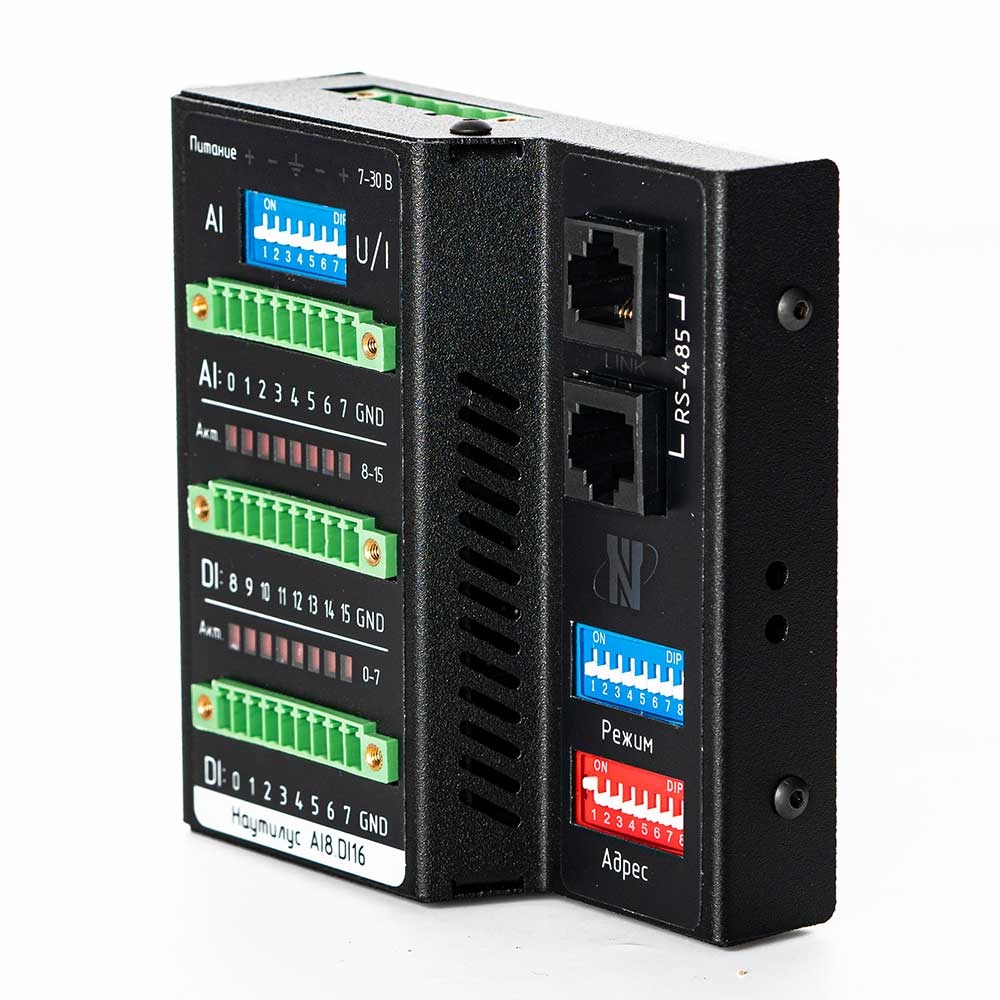

Модуль ввода/вывода сигналов FRONT Control IO AI8.DI16 Исп.1 R10 (Наутилус)

Параметры последовательной связи

• Интерфейс

  RS-485 (два дублированных разъёма RJ-45) 

• Протоколы последовательной связи

  Modbus RTU 
  DCON 

• Скорость передачи данных, бит/с

  9600, 115200 

Аналоговый ввод

• Количество каналов АЦП

  8 

• Тип каналов аналогового ввода

  Потенциальные 

• Разрешение АЦП, бит

  12 

• Диапазон входных сигналов по напряжению

  0 ~ 10 В 

• Диапазон входных сигналов по току

  0 ~ 20 мА 

• Индивидуальная настройка каналов

  Есть 

• Защита по току

  до 100 мА 

• Защита от перенапряжения

  до 30 В пост. 

Дискретный ввод

• Тип каналов дискретного ввода

  16 каналов: Cухой контакт (Sink), подтянуты в логическую ''1'' 

• Напряжение лог. 1

  2 ~ 24 В 

• Напряжение лог. 0

  0 ~ 0.7 В 

• Защита от перенапряжения

  30 В пост. 

• Изоляция каналов

  Нет 

• Входное сопротивление

  Не менее 2.2 Ком 

• Рабочее расстояние для сухого контакта

  500 м макс. 

Светодиодные индикаторы

• Системные индикаторы

  Питание, Передача данных, Статус модуля 

• Индикаторы ввода/вывода

  16 индикатора высокого/низкого состояния сигнала

Требования к электропитанию

• Рабочее напряжение

  9 ~ 30 В пост. тока 

• Защита от неверной полярности

  Есть 

• Максимальная потребляемая мощность

  5 Вт

Условия эксплуатации

• Рабочая температура, °C

  -25 ~ +60 

• Температура хранения, °C

  -40 ~ +70 

• Рабочая влажность, %

  0 ~ 80 %, без образования конденсата 

Конструктивные свойства

• Материал корпуса

  нержавеющая сталь 

Размеры и вес

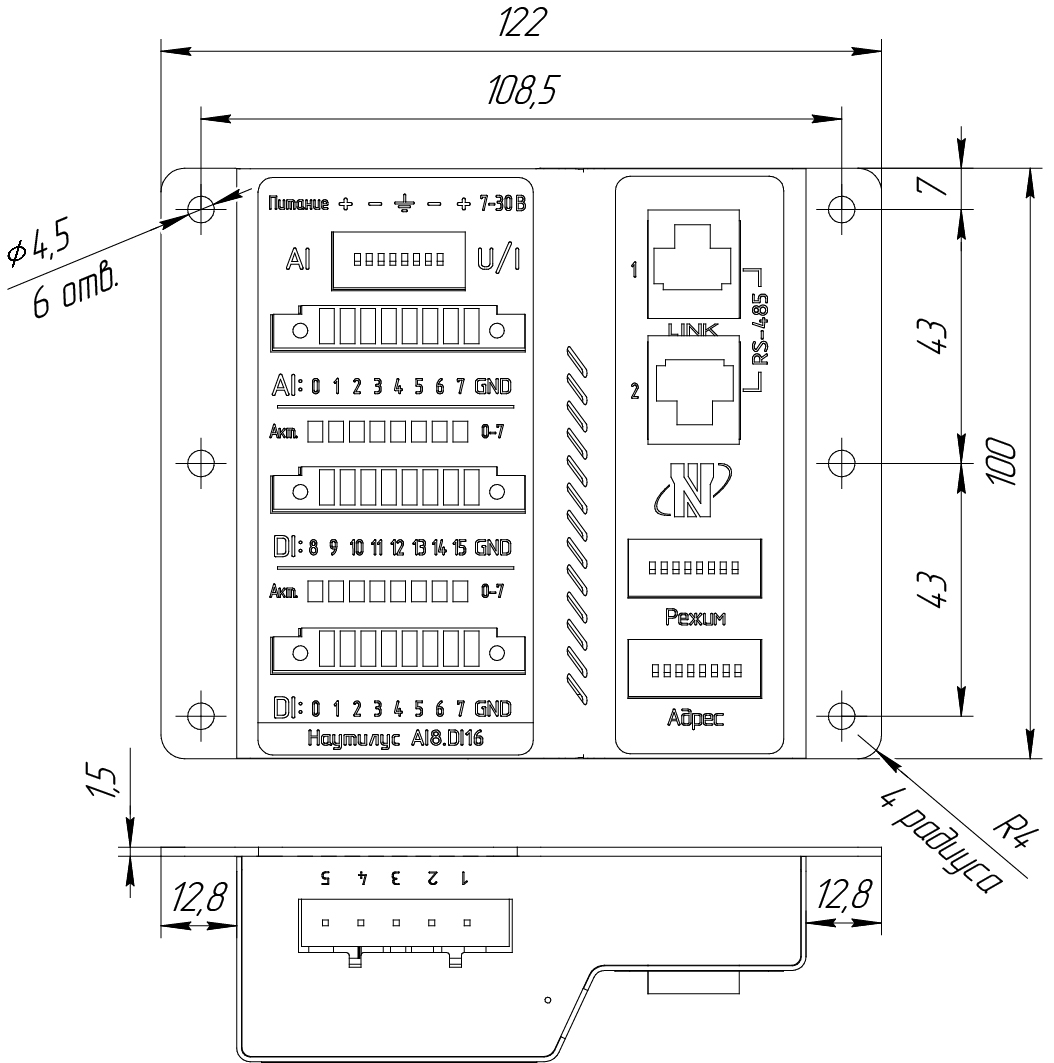

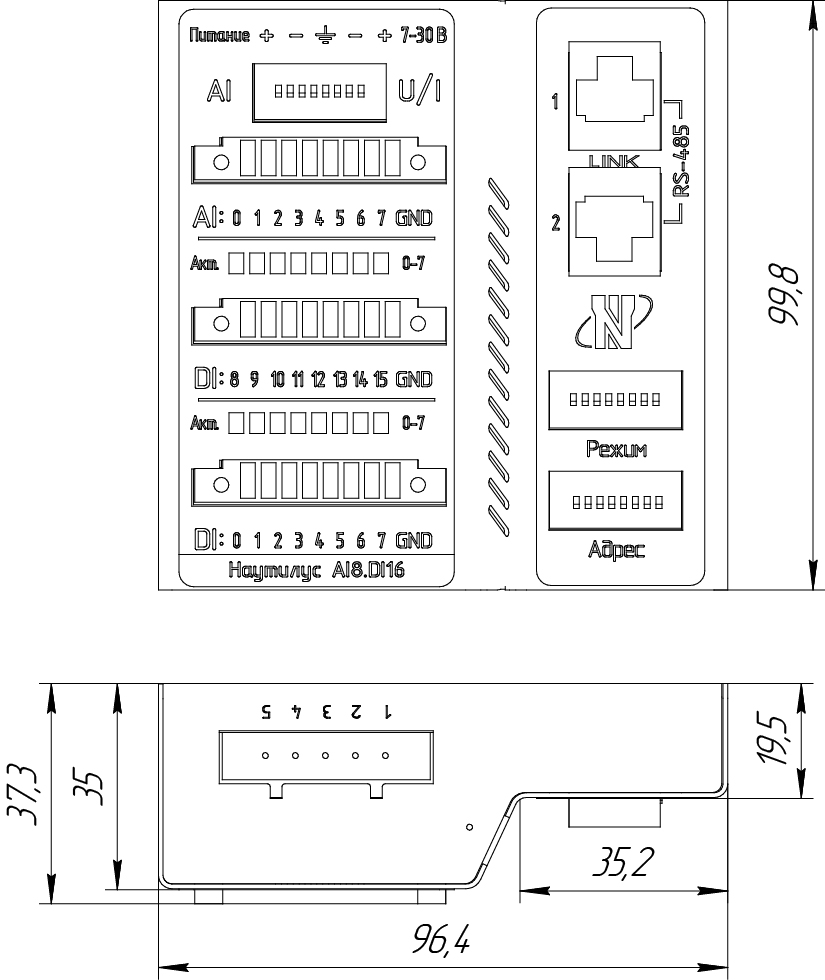

• Габаритные размеры, мм

  96 x 100 x 37.5

• Вес нетто, кг

  0.3

Монтаж

• Монтаж

  настольный 
  настенный 

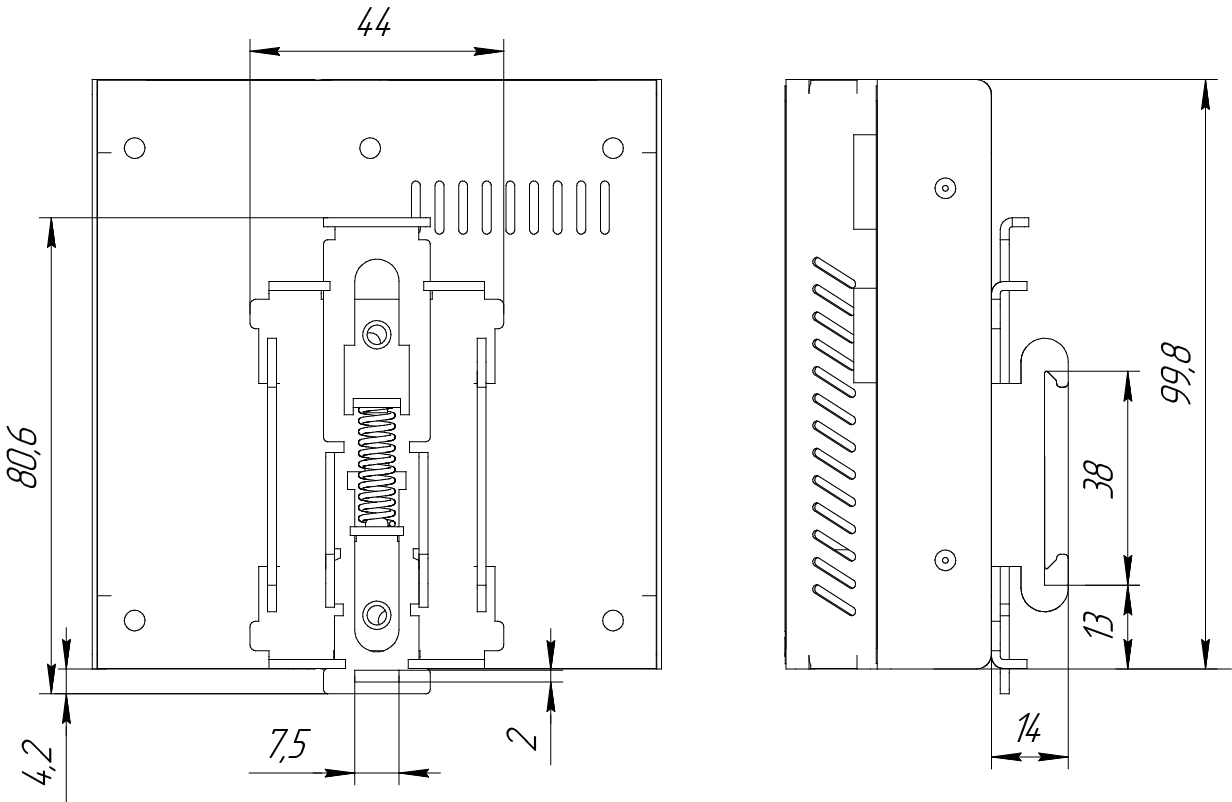

  На DIN-рейку 

Комплект поставки

• Комплект поставки

  краткое руководство пользователя 
  Винты 
  Устройство 
  Разъем питания (5 контактов) 
  крепеж для настенного монтажа 
  крепеж для монтажа на DIN-рейку 
  Разъемы I/O (9 контактов)
