Организация ЛВС тяговых подстанций

Технологическая локальная сеть тяговых подстанций представляет собой многоуровневую систему, которая должна обеспечивать бесшовную передачу данных между устройствами отдельных ячеек и диспетчерским центром управления.

В коммуникационных шкафах (ШК) устанавливаются коммутаторы 3 уровня серии РТ-7828, которые осуществляют передачу технологических данных с ячеек по протоколам МЭК 61850 (MMS), SNMP, Modbus TCP на диспетчерский уровень.

Для сопряжения ЛВС подстанции и диспетчерского пункта в шкафах организации технологической локально-вычислительной сети (ТЛВС) используются коммутаторы серии EDS-500E. Для обеспечения резервирования строятся две независимые сети Ethernet и коммуникационный контроллер определяет политику передачи данных по основной или резервной сетям. Внутри шкафов с распределительными устройствами РУ-10(20)кВ и РУ-825В применяются коммутаторы Moxa серии PT-7728, объединенные в кольцевую топологию по технологии резервирования Turbo Ring с временем восстановления до 20 мс. К ним подключаются контроллеры защиты и управления и микропроцессорные терминалы (МТ). Для передачи данных с низковольтных комплексных устройств (НКУ) используются компактные коммутаторы серии EDS-500E с установкой на DIN-рейку.

Такой подход к построению ТЛВС, а также применение промышленных коммутаторов, соответствующих требованиям МЭК-61850-3, позволяют построить надежную сеть передачи данных с нулевой потерей данных.

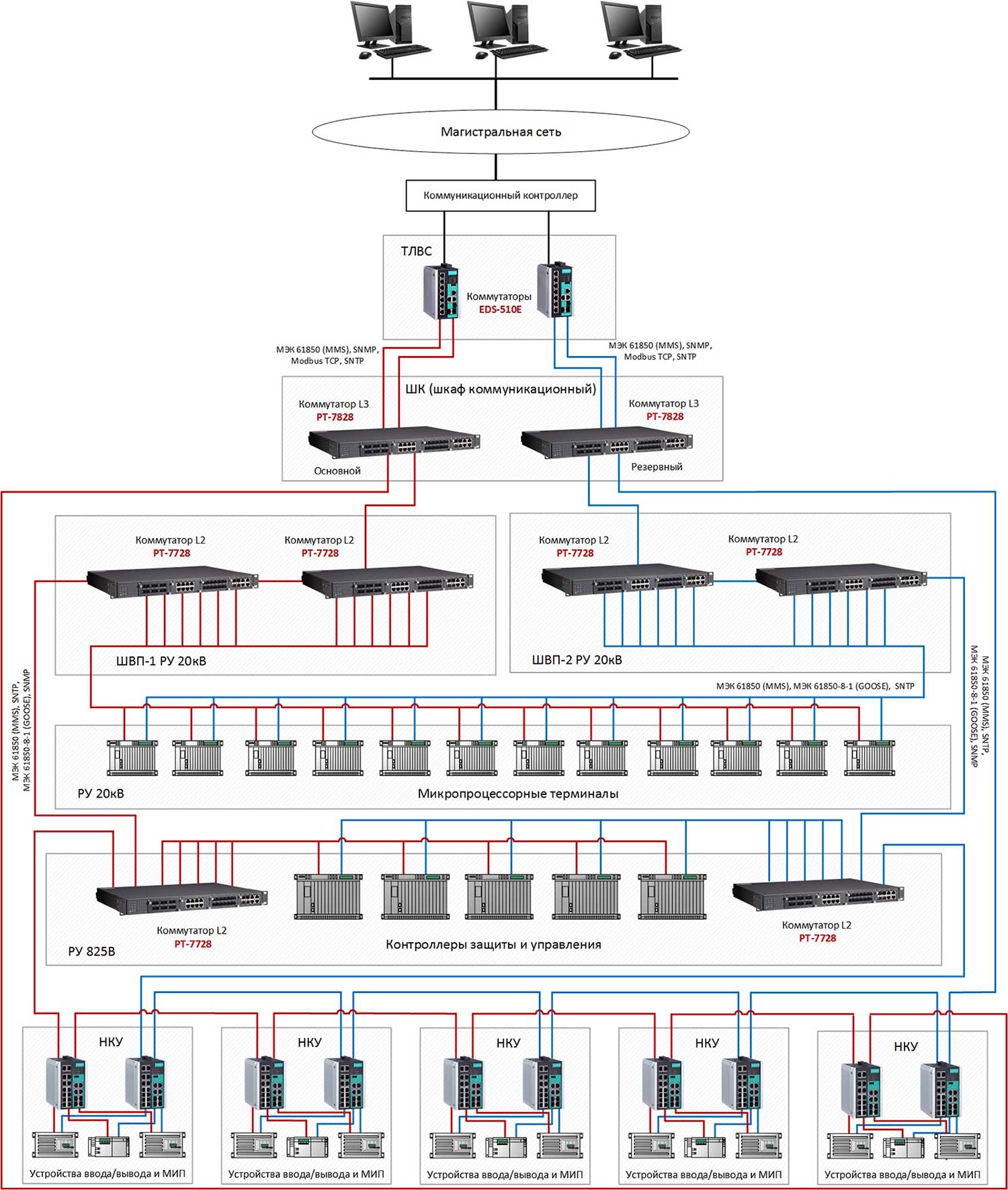

Типовая схема организации ЛВС на тяговых подстанциях

Оборудование Moxa для организации ЛВС тяговых подстанций:

PT-7828-F-HV-HV – модульный коммутатор 3 уровня в стойку 19" с 24 портами Fast Ethernet и слотом для модуля расширения Gigabit Ethernet. Поддерживает функции резервирования связи RSTP, Turbo Ring, Turbo Chain, технологии VLAN, функции безопасности, приоритизацию трафика МЭК 61850 (QoS), маршрутизацию, фильтрацию трафика и резервирование шлюзов по протоколу VRRP.

PT-7728-F-HV-HV – модульный управляемый коммутатор в стойку 19" с 24 портами Fast Ethernet и слотом для модуля расширения Gigabit Ethernet. Поддерживает функции резервирования связи RSTP, Turbo Ring, Turbo Chain, технологии VLAN, функции безопасности, опрос и управление по протоколу MMS, приоритизацию трафика МЭК 61850 (QoS).

EDS-510E-3GTXSFP-T - управляемый коммутатор 2 уровня с 7 медными портами Fast Ethernet и 3 комбинированными портами Gigabit Ethernet. Поддерживает функции резервирования связи RSTP, Turbo Ring, Turbo Chain, технологии VLAN, функции безопасности.

EDS-518E-4GTXSFP-T – управляемый коммутатор 2 уровня с 14 медными портами Fast Ethernet и 4 комбинированными портами Gigabit Ethernet. Поддерживает функции резервирования связи RSTP, Turbo Ring, Turbo Chain, технологии VLAN, функции безопасности.

Указанные устройства соответствуют стандартам МЭК 61850-3 и IEEE 1613 для применения на подстанциях, имеют рабочий диапазон температур -40 ~ 85°C, резервирование блоков питания 110/220 В. пост./перем. и гарантию 5 лет.
